Измерение уровня электромагнитных помех и вибраций, прединсталяционное обследование помещений


Измерение помех - неотъемлемая часть прединсталляционных работ

Измерение электромагнитных помех и вибраций является неотъемлемой частью процесса покупки и установки прецизионного оборудования.

Для того чтобы Ваше высокопрецизионное оборудование выдавало характеристики, заявленные в технической документации, необходимо удостовериться, что уровень вибраций в помещении, а также электромагнитные излучения не станут преградой на пути Ваших исследований.

Лучше  позаботиться об измерениях вибраций и электромагнитных помех заранее, нежели впоследствии получать продукт неудовлетворительного качества.

Источники паразитных помех

Источниками паразитных помех могут быть:

  1. автомобильные и железнодорожные перевозки;

  2. лифт;

  3. проведение строительных работ;

  4. человеческая деятельность;

  5. неправильное проектирование здания для конкретных требований.

Поскольку найти такое место, где бы отсутствовали вышеперечисленные факторы, невозможно, то автоматически Ваша лаборатория находится в зоне риска. Чтобы обезопасить себя, еще на этапе формирования спецификации оборудования, Вам необходимо измерить уровень паразитных помех и формировать пул оборудования с учетом имеющихся паразитных шумов.

Поэтому, все помехи должны быть измерены и проанализированы в сравнении с техническими требованиями производителей оборудования, чтобы определить, подходит ли помещение для его установки. Если нельзя поменять помещение, то в соответствии с полученными измерениями выбирается подходящая “защита”.

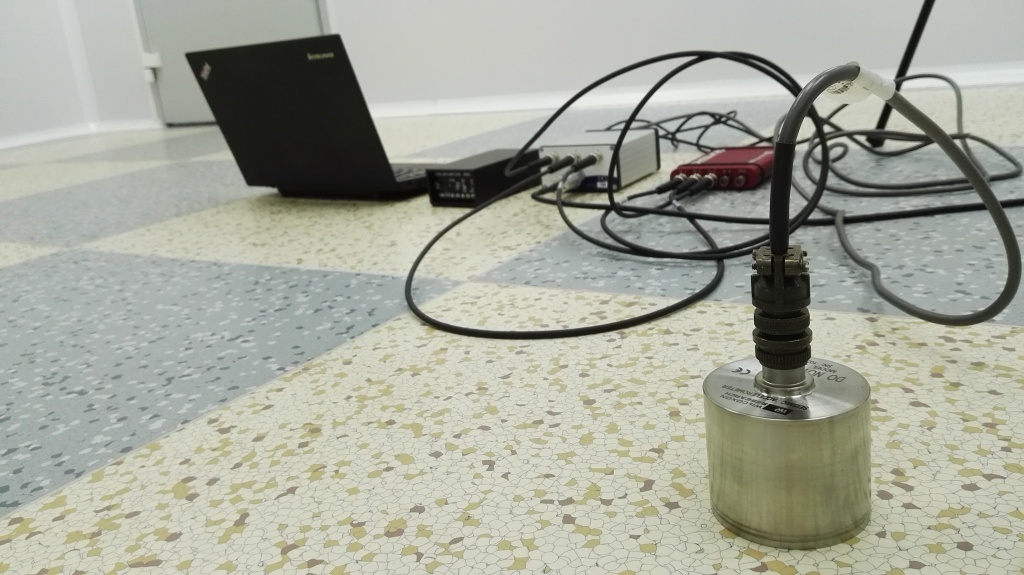

Характеристики виброизмерений:

Измеряемые величины

Виброскорость, виброускорение

Визуализация данных

Среднеквадратичные значения (RMS), пиковые значения (peak-to-peak), сравнение с требованиями, логарифмическая или линейная зависимость, 1/3 октавный анализ

Единицы измерения

мкм/с, мкм/с2

Диапазон частот, Гц

0,05 – 500

Чувствительность

10 мВ/g

Погрешность, %

10

Температурный диапазон

-10 … +65 °C

Электромагнитные измерения:

Измеряемые величины

постоянные (DС) и переменные (АС) электромагнитные поля

Визуализация данных

Среднеквадратичные значения (RMS), пиковые значения (peak-to-peak), сравнение с требованиями, логарифмическая или линейная зависимость, 1/3 октавный анализ

Единицы измерения

Тл, Гс, и др.

Диапазон измерений

±70 мкТл (±0,7 Гс)

Полоса пропускания

3 кГц

Частотная характеристика

Максимально равномерная на участке от 0 до 1 кГц


Применение:

Прединсталяционное обследование помещений на соответствие требованиям производителей высокоточного оборудования

Пример оборудования:

Электронно-лучевые микроскопы, электронно-лучевые литографы

Оптические системы и микроскопы

Лазерные системы

Точные механические системы

Измерительные системы
