Осциллографы MDO серии 3 Tektronix - комбинированные приборы формата 6-в-1


Новинка 2019 от Tektronix - комбинированные осциллографы MDO серии 3

В июне 2019 года ведущий мировой производитель контрольно-измерительного оборудования, компания Tektronix Inc., представила новые модели комбинированных осциллографов MDO серии 3 – MDO32 и MDO34 с 2-мя или 4-мя аналоговыми каналами соответственно.

Уникальное преимущество этой серии - широкий спектр измерительных возможностей, а также осциллографы серии наделены удобным и суперсовременным интерфейсом управления с огромным сенсорным экраном высокого разрешения.

Если еще год назад такие рабочие характеристики были в новинку и реализовывались только на оборудовании Hi-End класса, то теперь, благодаря разработчикам Tektronix, все последние усовершенствования и достижения в сфере оборудования для проведения измерительных задач реализованы в компактном формате и доступны по цене.

Модели данной серии  - MDO32 и MDO34 объединяют 6 инструментов в 1 приборе: осциллограф, анализатор спектра, генератор сигналов произвольной формы, логический анализатор, анализатор протокола, цифровой вольтметр. Конструктивно осциллограф MDO серии 3 выполнен в формате малогабаритного моноблока с большим сенсорным экраном и возможностью расширения рабочих характеристик за счет дополнительных опций.

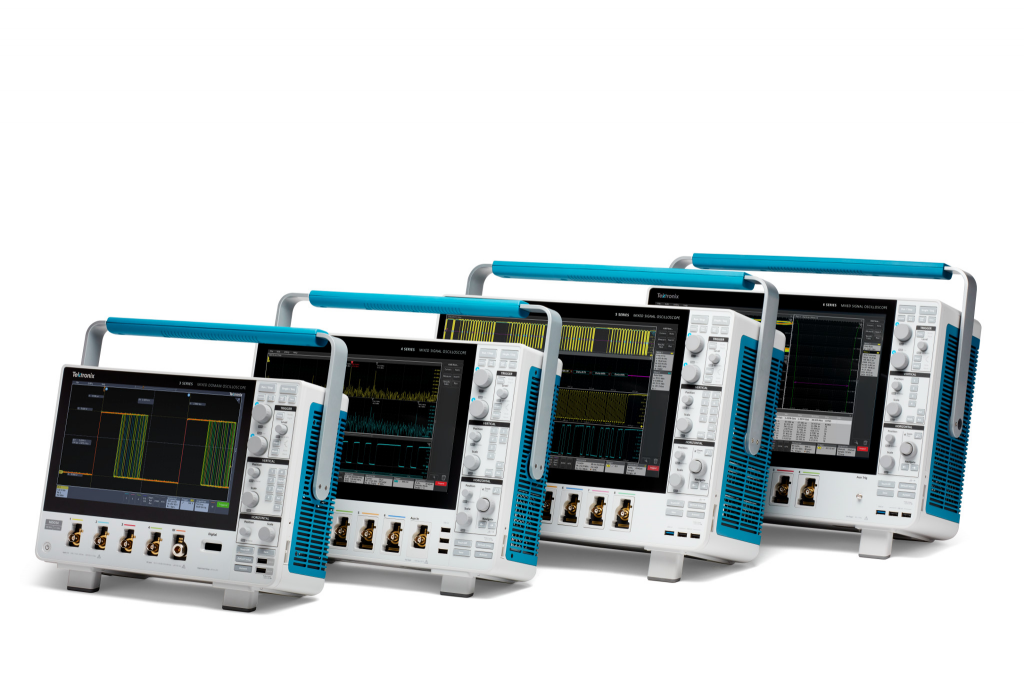

Линейка осциллографов Tektronix нового поколения



MDO серии 3

MSO серии 4

MSO серии 5

MSO серии 6

Количество входных каналов

2, 4

4, 6

4, 6, 8

4

Верхняя граница полосы пропускания

до 1 ГГц

до 1,5 ГГц

до 2 ГГц

до 8 ГГц

Разрешение по вертикали

8 бит

12 бит

12 бит

12 бит

Экран

11,6" FULL HD сенсорный

13,3" FULL HD сенсорный

15,6" FULL HD сенсорный

15,6" FULL HD сенсорный

Входы

TekVPI

FlexChannel / TekVPI

FlexChannel / TekVPI

FlexChannel / TekVPI

Расширенные функции анализа/опции





Соответствие стандарту / джиттер / ОС Windows

Соответствие стандарту / джиттер / ОС Windows

Осциллографы MDO серии 3 – основные технические характеристики

  • Сенсорный экран 11,6” Full HD;
  • 2 и 4 аналоговых канала;
  • Полоса пропускания 1 ГГц/500 МГц/350 МГц/200 МГц/100 МГц;
  • Опциональное расширение полосы пропускания до 1 ГГц;
  • Опциональное увеличение частоты дискретизации до 5 Гвыб./с;
  • Длина записи 10 млн. точек по всем каналам;
  • Максимальная скорость захвата сигнала >280 000 осц./сек.;
  • Пассивные пробники с входной емкостью 3,9 пФ и аналоговой полосой пропускания 250 МГц/ 500 МГц в комплекте поставки;
  • Анализатор спектра (диапазон частот от 9 кГц до 1 ГГц/3 ГГц и сверхширокая полоса захвата до 3 ГГ);
  • Цифровой вольтметр с разрешением 4 разряда и частотомер с разрешением 5 разрядов (бесплатно, при регистрации прибора) - измерение ср.кв. перем. и пост. напряжения, ср.кв. перем. напряжения с постоянной составляющей, измерение частоты;
  • Генерация сигналов произвольной формы и стандартных функций (опция) - 13 предварительно заданных форм сигнала/генерация сигналов с частотой до 50 МГц/длина записи сигнала произвольной формы 128 000 точек/частота дискретизации генератора сигналов произвольной формы 250 Mвыб./с);
  • 16 цифровых каналов (опция) - длина записи 10 млн. точек по всем каналам/ разрешение по времени 121,2 пс;
  • Запуск, декодирование и поиск для сигналов последовательных шин (опция) - стандарты I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 и аудиошины;
  • Размер (252 мм x 370 мм x 149 мм), вес 5,3 кг
Общий вид_передняя панель_MDO3.png

Осциллографы MDO серии 3 - где использовать?

Встраиваемые системы и интернет вещей

Быстрое обнаружение и решение проблем в процессе отладки встраиваемых систем со смешанными сигналами благодаря работе с большим набором последовательных шин

Измерение параметров силовых цепей

Широкий набор пробников для точного и воспроизводимого измерения напряжения, силы тока и мощности.
Автоматические сценарии анализа качества питающих напряжений, коммутационных потерь, гармонических составляющих, пульсаций, модуляции и области безопасной работы.

Обучение

В одном приборе объединены возможности аналоговых, цифровых и РЧ измерений с источником сигналов. Компактность осциллографа на фоне поддержки множества встроенных функций в одном корпусе– бесспорное удобство при работе как на стенде, так и в лаборатории - вам не нужно управлять несколькими приборами одновременно. Большой плюс в разрезе обучающих процессов – по мере усложнения измерительных задач возможности прибора расширяются посредством опций.

Производственное тестирование и диагностика

MDO серии 3 не только прибор формата 6-в-1 – он имеет действительно компактные размеры и занимает мало места. Такое решение не только повышает эргономику на производственных линиях, но и снижает расходы, связанные с эксплуатацией нескольких контрольно-измерительных приборов.

Монтаж и техническое обслуживание

Для комфортной и качественной работы на выездах оборудование должно быть легким, не требовать специальных условий транспортирования и…это должно быть малое количество приборов. Теперь можно взять только 1 небольшой осциллограф MDO серии 3 весом всего 5 кг (!) и успешно использовать его вместо 6 приборов – он заменит осциллограф, анализатор спектра, генератор сигналов произвольной формы, логический анализатор, анализатор протокола, цифровой вольтметр.


Подробные технические характеристики осциллографов MDO серии 3



MDO32

MDO34

Аналоговая полоса пропускания

100 МГц

200 МГц

350 МГц

500 МГц

1 ГГц

100 МГц

200 МГц

350 МГц

500 МГц

1 ГГц

Число аналоговых каналов

2

2

2

2

2

4

4

4

4

4

Время нарастания

(при скорости развертки 10 мВ/дел. и входной нагрузке 50 Ом)

4 нс

2 нс

1,14 нс

800 пс

400 пс

4 нс

2 нс

1,14 нс

800 пс

400 пс

Частота дискретизации (1 канал)

2,5 Гвыб./с

2,5 Гвыб./с

2,5 Гвыб./с

2,5 Гвыб./с

5 Гвыб./с

2,5 Гвыб./с

2,5 Гвыб./с

2,5 Гвыб./с

2,5 Гвыб./с

5 Гвыб./с

Частота дискретизации (2 канала)

2,5 Гвыб./с

2,5 Гвыб./с

2,5 Гвыб./с

2,5 Гвыб./с

5 Гвыб./с

2,5 Гвыб./с

2,5 Гвыб./с

2,5 Гвыб./с

2,5 Гвыб./с

5 Гвыб./с

Частота дискретизации (4 канала)

2,5 Гвыб./с

2,5 Гвыб./с

2,5 Гвыб./с

2,5 Гвыб./с

2,5 Гвыб./с

Длина записи (1 канал)

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

Длина записи (2 канала)

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

Длина записи (4 канала)

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

10 Мвыб.

Число цифровых каналов с опцией 3-MSO

16

16

16

16

16

16

16

16

16

16

Число выходных каналов генератора сигналов произвольной формы и стандартных функций с опцией 3-AFG

1

1

1

1

1

1

1

1

1

1

Число каналов анализатора спектра

1

1

1

1

1

1

1

1

1

1

Диапазон частот анализатора спектра с опцией 3-SA1

9 кГц –

1,0 ГГц

9 кГц –

1,0 ГГц

9 кГц –

1,0 ГГц

9 кГц –

1,0 ГГц

9 кГц –

1,0 ГГц

9 кГц –

1,0 ГГц

9 кГц –

1,0 ГГц

9 кГц –

1,0 ГГц

9 кГц –

1,0 ГГц

9 кГц –

1,0 ГГц

Диапазон частот анализатора спектра с опцией 3-SA31

9 кГц –

3,0 ГГц

9 кГц –

3,0 ГГц

9 кГц –

3,0 ГГц

9 кГц –

3,0 ГГц

9 кГц –

3,0 ГГц

9 кГц –

3,0 ГГц

9 кГц –

3,0 ГГц

9 кГц –

3,0 ГГц

9 кГц –

3,0 ГГц

9 кГц –

3,0 ГГц



Резюме

Компания Tektronix продолжает радовать своими новинками! Исключением не стало появление новых осциллографов MDO серии 3, которые создают новый стандарт среди приборов средней ценовой категории и предоставляют широкие возможности для пользователя. Проведение сложных измерений становится легким и простым занятием.
