DS70504 Pro – высокопроизводительный осциллограф высокого класса с полосой пропускания до 5 ГГц реализован по архитектуре UltraVision III (3-го поколения).
При покупке прибора DS70504 Pro нижеуказанные опции входят в комплектацию прибора и предоставляются бесплатно:
-
DS70000-RTSA - опция анализатора спектра в режиме реального времени, включена в комплектацию DS70504 Pro. При покупке данной опции отдельно без прибора цена составит 958 782 ₽.
-
DS70000-RL-20 - опция расширения глубины памяти до 2 ГБ, включена в комплектацию DS70504 Pro. При покупке данной опции отдельно без прибора цена составит 958 782 ₽.
Экономия при покупке более 1,9 млн рублей. Предложение ограничено, действует пока прибор есть в наличии. Опции уже установлены в осциллограф.
Все характеристики
Производитель:
RIGOL Technologies, Inc. (RIGOL)
Поделиться:
Цена по запросу
Отправить запрос на КП
Описание
Характеристики
Документы
Оплата и доставка
Описание

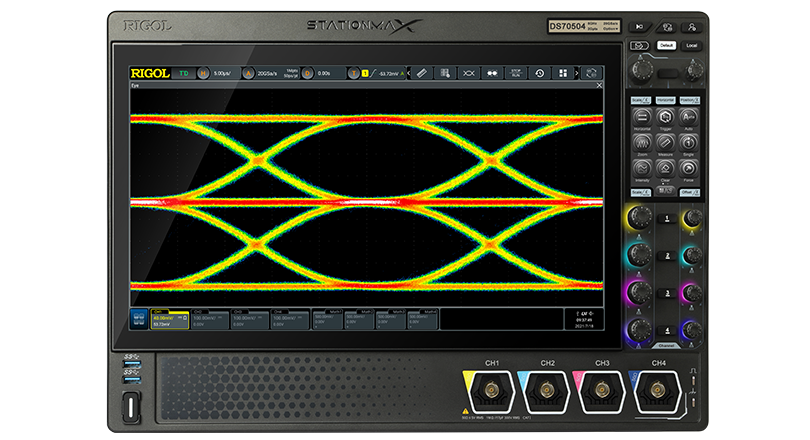

Описание осциллографа RIGOL DS70504 Pro
DS70504 Pro – высокопроизводительный осциллограф высокого класса с полосой пропускания до 5 ГГц реализован по архитектуре UltraVision III (3-го поколения), созданной на основе специализированной технологии ASIC. Данная технология обеспечивает более качественные технические характеристики (частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали) по сравнению с предыдущими моделями осциллографов. Помимо поддержки анализа сигналов шин последовательной передачи данных, технология UltraVision III также позволяет выполнять анализ целостности сигнала, а также отладку в нескольких областях с одновременным анализом сигналов во временной и частотной областях.
Осциллограф RIGOL DS70504 Pro объединяет 4 независимых приборов в одном:- цифровой осциллограф;
- анализатор спектра в режиме реального времени;
- цифровой вольтметр;
- высокоточный частотомер и сумматор.
- DS70000-RTSA – опция анализатора спектра в режиме реального времени.
- DS70000-RL-20 – опция расширения глубины памяти до 2 ГБ.
Применение и назначение
Осциллограф серия DS70000 удовлетворяет важную потребность в целостности сигнала и отладке при высокоскоростной передачи данных и может использоваться в областях: от исследований и разработок до промышленных приложений с такими возможностями, как:
- Частота обновления: 1 млн. осц/с, позволяющая фиксировать редкие аномалии сигнала, которые в противном случае вы могли бы пропустить,
- Глубина памяти: 2 Гб, что делает возможным длительную высокоскоростную запись
- Регулируемое вертикальное разрешение: от 8 до 16 бит, позволяющее точно измерять сигналы низкого уровня,
- Спектральный анализ в реальном масштабе времени (RTSA), способный регистрировать до 10 000 БПФ спектров/с, БПФ размерностью 1 Мточек, чтобы не пропустить даже небольшие артефакты сигнала.
Особенности и преимущества прибора
- 4 независимых прибора в 1, включая: цифровой осциллограф, анализатор спектра в реальном времени, цифровой вольтметр, 8-разрядный частотомер и сумматор;
- Частота обновления 1 миллион осц/с, позволяющая фиксировать редкие аномалии сигнала;
- Глубина памяти 2 Гб, что делает возможным длительную высокоскоростную запись;
- Регулируемое вертикальное разрешение от 8 до 16 бит, позволяющее точно измерять сигналы низкого уровня;
- Спектральный анализ в реальном масштабе времени (RTSA), способный регистрировать до 10 000 БПФ спектров/с, БПФ размерностью 1 Мточек, чтобы не пропустить даже небольшие артефакты сигнала в радиочастотном диапазоне;
- До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени;
|

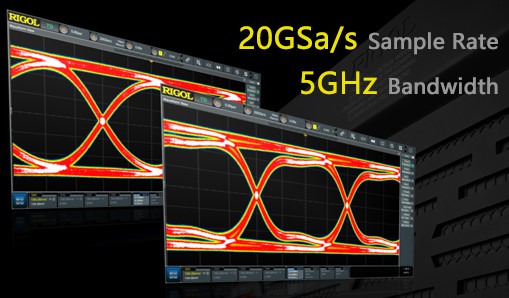

Цифровой осциллограф с режимом анализа спектра в реальном времени до 5 ГГц и частотой дискретизации до 20 ГГц |

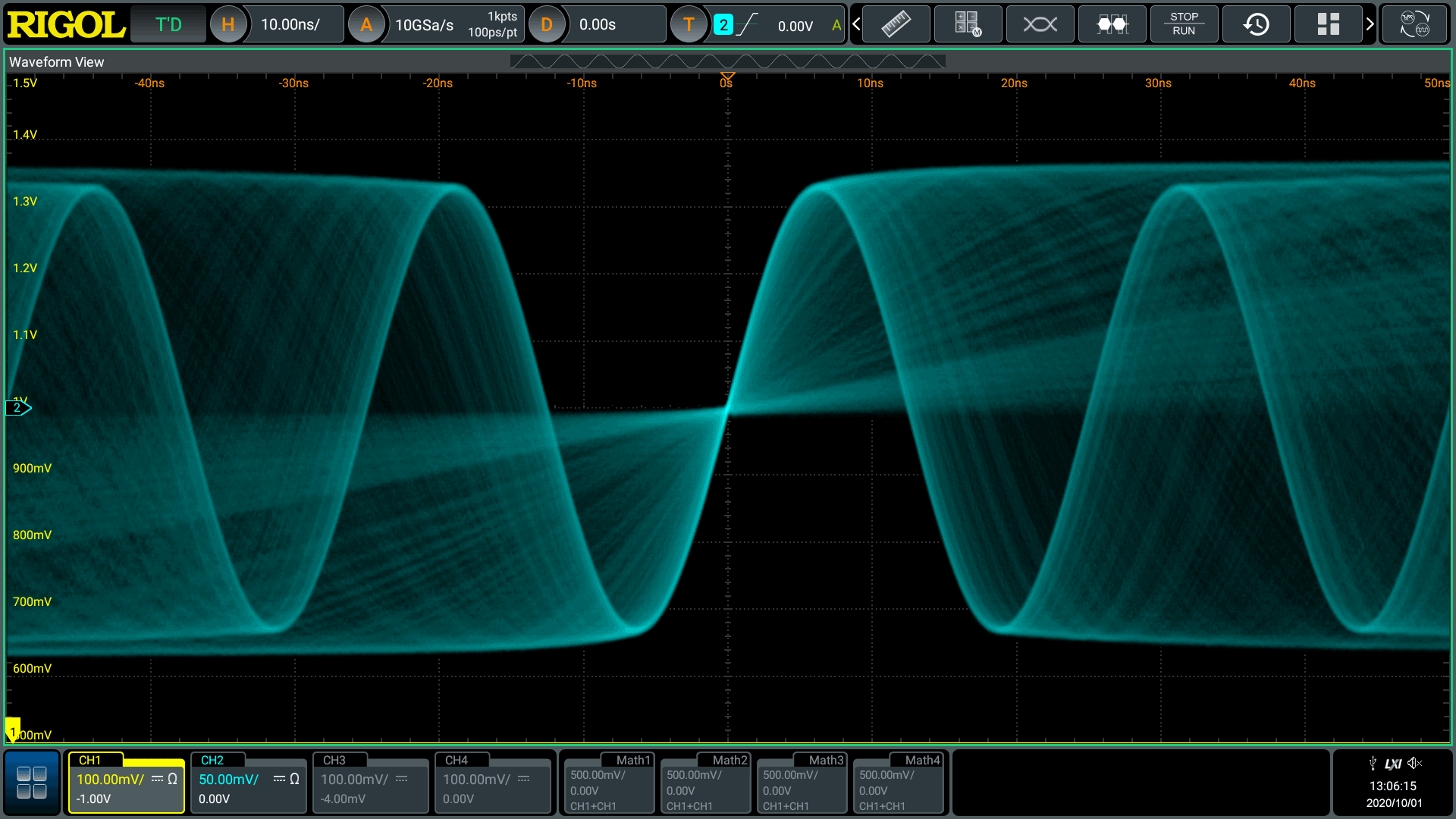

Сверхвысокая скорость захвата осциллограмм до 1 млн./с позволяет быстро и точно просматривайте редкие аномалии и мелкие детали сигнала; |
|
|
|

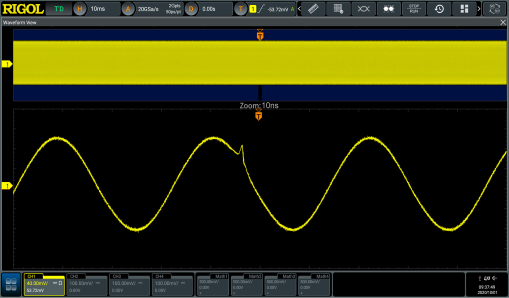

Память в 2 Гб позволяет производить полную 100-миллисекундная запись при максимальной частоте дискретизации 20 Гвыборок в секунду, захват полумиллиарда периодов сигнала 5 ГГц в одном непрерывном потоке данных. В режиме записи, память может быть сегментирована для записи до 2 миллионов кадров |

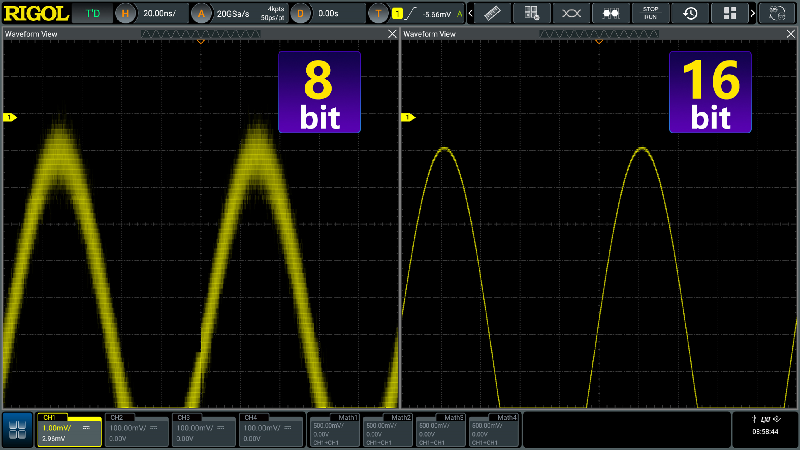

16-ти битное разрешение значительно улучшает качество наблюдаемого сигнала, доступен ручной выбор разрешения 9 ~ 16 бит |
|
|
|

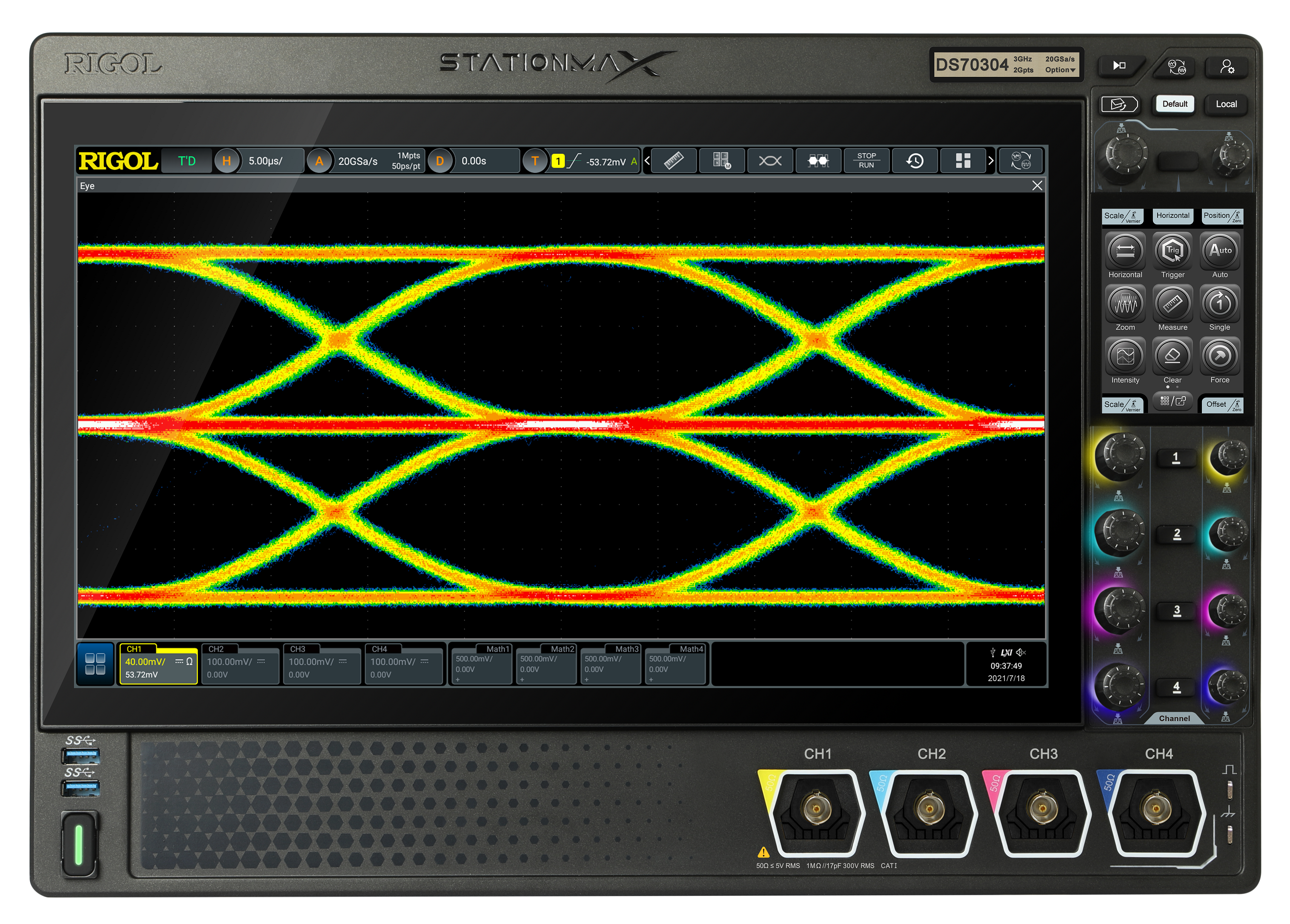

Сенсорный дисплей с большой диагональю 15,6-дюйма для подробной визуализации результатов измерения |

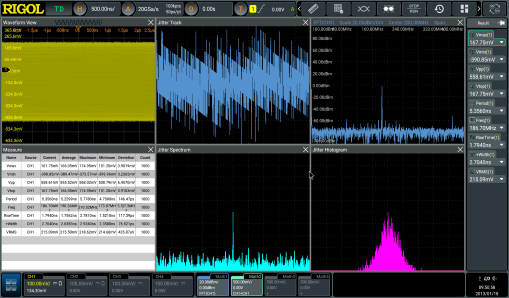

Многооконный пользовательский интерфейс: инструменты и функции анализа открываются в отдельных окнах, оптимизируются настройки масштаба и осей измерения, использование отдельной боковой панели управления |
|
|
Характеристики
| Полоса пропускания | 5 ГГц |
| Расчетное время нарастания | ≤108 пс |
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска |
| Режим выборки | Выборка в реальном времени |
| Максимальная частота дискретизации |
20 Гвыб/с (2 канала) 10 Гвыб/с (4 канала) |
| Максимальная глубина памяти | 2 млрд. точек (1-2 канала) / 1 млрд. точек (3-4 канала) |
| Максимальная скорость захвата сигнала | > 1 000 000 осц/с |
| Вертикальное разрешение | 8-16 бит (настраиваемое) |
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 2 000 000 кадров (2-х канальный режим) |
| Пиковый детектор | Захват глитчей от 200 пс |
| Тип и размер встроенных дисплеев |
15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона; + 3,5-дюймовый сенсорный экран с пользовательской клавиатурой |
| Разрешение встроенных дисплеев |
1920 х 1080 пикселей; 480 х 320 пикселей |
| Система вертикального отклонения | |
| Входная связь | По постоянному току, переменному току или заземление |
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 2,5% |
| Входная емкость | 17 пФ ± 3 пФ |
| Максимальное входное напряжение: | |
| 1 МОм |
30 В (скз) или ±40 В (пик); с пробником RP3500A: 300 В (скз); ±400 В (пик) |
| 50 Ом | 5 В (скз) |
| Чувствительность по вертикали: | |
| 1 МОм | 1 мВ/дел ~ 10 В/дел |
| 50 Ом | 1 мВ/дел ~ 1 В/дел |
| Диапазон смещения по постоянному току: | |
| 1 МОм |
± 1 В (1 мВ/дел ~ 50 мВ/дел) ± 30 В (51 мВ/дел ~ 260 мВ/дел) ± 100 В (265 мВ/дел ~ 10 В/дел) |
| 50 Ом |
±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~ 1 В/дел) |
| Динамический диапазон | ±5 дел. (8 бит) |
| Относительная погрешность усиления по постоянному току | ± 2% от всей шкалы |
| Горизонтальная развертка | |
| Диапазон временной развертки | 50 пс/дел ~ 1000 с/дел, точная |
| Разрешение по времени | 0,5 пс |
| Погрешность частоты опорного генератора | ±0,5 ppm ± 1 ppm/год |
| Задержка между каналами | ≤50 пс |
| Система запуска | |
| Источник сигнала запуска | Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока |
| Режим запуска | Автоматический, нормальный, одиночный |
| Диапазон удержания | От 8 нс до 10 с |
| Полоса пропускания системы запуска: | |
| внутренний источник запуска | Полоса пропускания аналоговых входов |
| внешний вход запуска | 200 МГц |
| Чувствительность системы запуска: | |
| внутренний источник запуска |
0,5 дел.; ≥50 мВ/дел 0,7 дел.; (с включённой системой шумоподавления) |
| внешний вход запуска |
200 мВ пик-пик, DC – 100 МГц; 500 мВ пик-пик, 100 МГц – 200 МГц |
| Импеданс внешнего входа запуска | 1 МОм ±1%, SMA разъем |
| Диапазон установки порога срабатывания запуска: | |
| внутренний источник запуска | ± 5 делений от центра экрана |
| внешний вход запуска | ± 5 В |
| питающая сеть переменного тока | Фиксированное значение 40% - 60 % |
| Типы запуска | Запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту |
| Запуск и декодирование по сигналам протоколов передачи данных |
RS232/UART: DS70000-EMBDA (опция) I2C: DS70000-EMBDA (опция) SPI: DS70000-EMBDA (опция) CAN: DS70000-AUTOA (опция) FlexRay: DS70000-AUTOA (опция) LIN: DS70000-AUTOA (опция) I2S: DS70000-AUDIOA (опция) MIL-STD-1553: DS70000-AEROA (опция) |
| Случайный шум (при чувствительности 1 мВ/дел, среднеквадратичное значение): | |
| 1 МОм | 500 мкВ скз |
| 50 Ом | 500 мкВ скз |
| Поддержка курсорных измерений | 2 пары курсоров по осям X и Y |
| Количество автоматических измерений | 41 (в том числе до 14 измерений могут отображаться одновременно на экране) |
| Количество математических функций | 4 |
| Максимальная длина сигнала БПФ | 1 млн. точек |
| Типы окна БПФ | Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник |
|
Поиск по пиковым значениям |
Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем |
| Анализ спектра в режиме реального времени (RTSA) | |
| Длина записи | 64 000 точек |
| Скорость захвата БПФ | 10 000 спектров/с |
| Установка разрешения полосы пропускания | Ручная/автоматическая |
| Тип окна БПФ | Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник |
|
Поиск по пиковым значениям |
Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем |
| Анализ осциллограмм | |
|
Запись сигналов |
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 2 миллионов. |
| Тест «Годен/Не годен» | Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана |
|
Цветовая гамма |
Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
| Построение глазковой диаграммы в реальном времени (опция DS70000-JITTA) |
Восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт Тип: Полностью автоматический, полуавтоматический и ручной Скорость передачи данных: 1 МБ Измерения глаза: один уровень, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, добротность и т. д. |
| Анализ джиттера (опция DS70000-JITTA) |
Измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик. Типы анализа джиттера: разделение джиттера, включая TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажения рабочего цикла), ISI (межсимвольные помехи), BR (битрейт) и TIE. Отображение измерений: тренд, гистограмма и спектр |
| Цифровой вольтметр | 3 разряда, ACV/DCV |
| Функции вольтметра |
Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичное значение напряжения переменного тока |
| Прецизионный частотомер | До 8 разрядов |
| Разрешение | От 3 до 8 разрядов (устанавливаемое пользователем) |
| Функции частотомера | Измерение частоты, периода, сумматор |
| Частотный диапазон частотомера | От 0 до 5 ГГц |
| Сумматор | До 48 разрядов |
| Общие характеристики | |
| Тип и размер встроенного дисплея | 15,6-дюймовый сенсорный дисплей с управлением «Multi-Touch» |

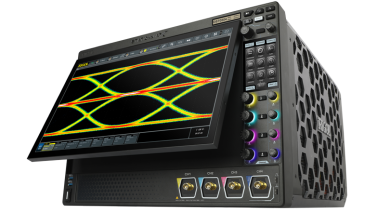

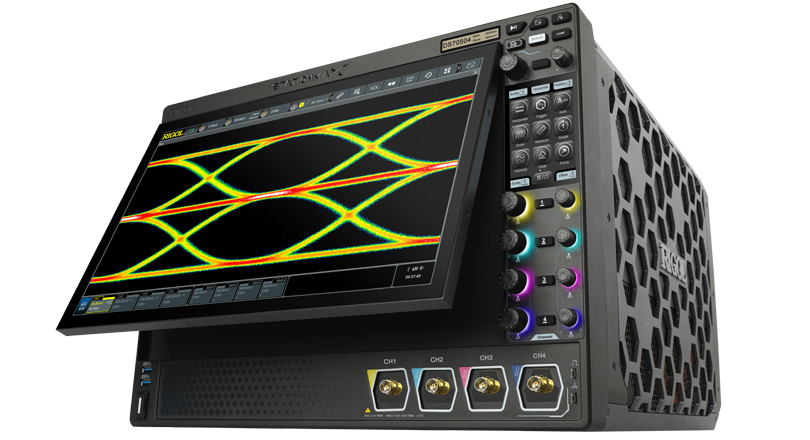

| Особенности дисплея | Механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем |
| Разрешение встроенного дисплея | 1920 х 1080 пикселей |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали |
| Послесвечение |
Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
| Интерфейсы связи | USB 3.0, LAN, Web Remote Control |
| Видеовыход | HDMI |
| Напряжение и сила тока сети питания | 100 В – 240 В, 45 – 440 Гц |
| Максимальная потребляемая мощность | 500 Вт |
| Диапазон рабочих температур | От 0℃ до +50℃ |
| Диапазон температур хранения | От -30℃ до +70℃ |
| Относительная влажность | Не более 90% |
| Габаритные размеры | 439 х 310 х 491 мм |
| Высота для монтажа в измерительную стойку | 7U |
| Вес | 22,5 кг |
| Полоса пропускания: | 5 ГГц |
| Каналы: | 4 |
| Длина записи: | 2 млрд. точек |
| Макс.частота дискретизации: | 20 Гвыб/с |
