Бюджетный цифровой осциллограф с полосой пропускания 100 МГц, 4 аналоговыми и 16 цифровыми каналами (с опцией MSO1000Z) и встроенным источником сигнала на 2 канала.

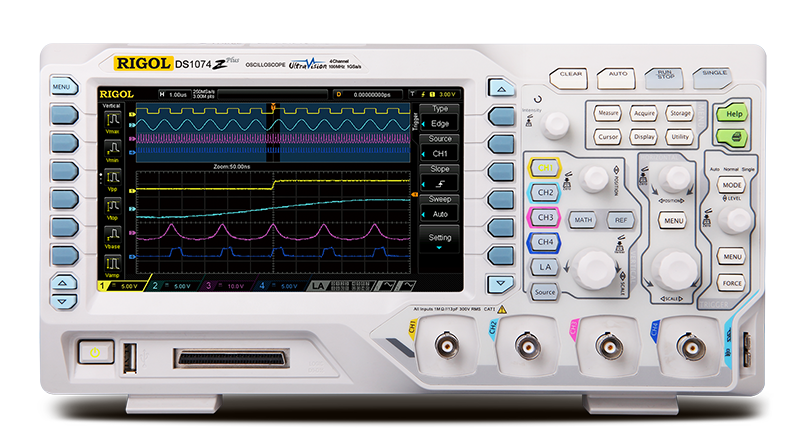

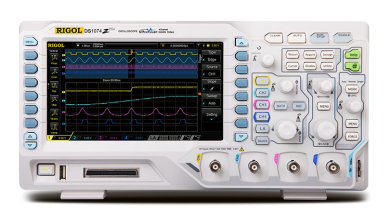

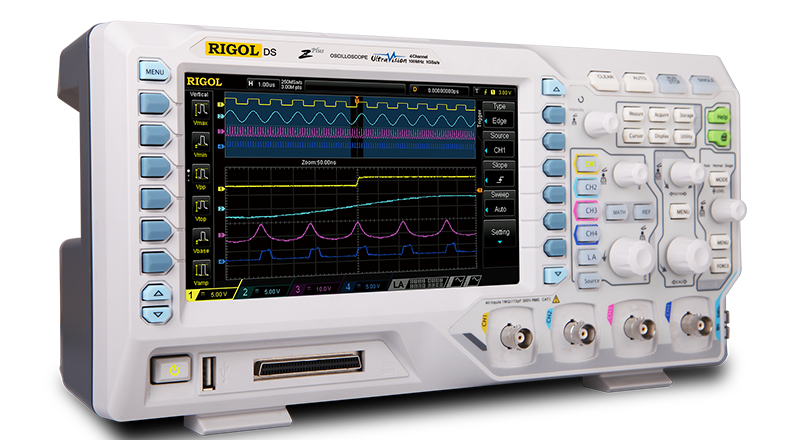

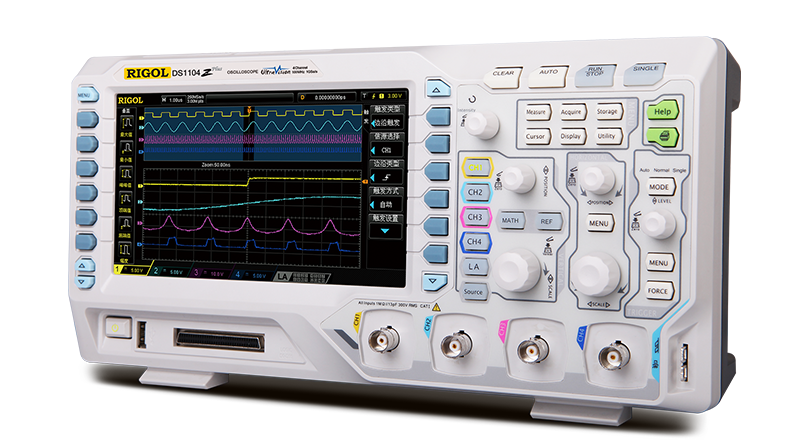

Описание осциллографа RIGOL DS1104Z-S Plus
DS1104Z-S Plus – четырехканальный цифровой осциллограф с полосой пропускания 100 МГц (по 25 МГц на каждый из каналов). Помимо работы с аналоговыми потоками, прибор может использоваться и в комбинированных схемах анализа смешанных сигналов. Обеспечивается это возможностью опционального подключения 16 цифровых каналов (опция MSO1000Z) . Информация в виде осциллограмм отображается на 7-дюймовом жидкокристаллическом цветном дисплее, обеспечивающим удобство ее восприятия и обработки. Осциллограф имеет компактные размеры и простой дружественный интерфейс. Данная модель прекрасно подойдет для использования в лабораторных исследованиях, отладки электронных устройств на производствах, для образовательных учреждений и т.п.
Особенности и преимущества
- высокая скорость работ: обеспечивает захват 30 000 осциллограмм за 1 секунду;
- наличие двухканального генератора сигналов на 25 МГц;
- внушительная глубина памяти (записи): от 3 К до 6 М точек для 4-х аналоговых и 12-24 М точек для 16 и 8 цифровых каналов соответственно;
- вертикальная чувствительность измерения в диапазоне от 1 до 10 В/деление;
- частота дискретизации: 250 Мвыб/с на 1 канал и 1 Гвыб/с на 4 канала (актуально для режима реального времени);
- большое количество математических функций, повышающих удобство работы: настраиваются пользователем индивидуально;
- 2 шины для декодирования сигнала (Parallel, RS-232/UART, I²C, SPI);
- продуманный интерфейс, удобная навигация, что упрощает и повышает скорость анализа;
- расширенная синхронизация: поддерживает протоколы I²C, RS-232, SPI;
- внедрение инновационной технологии UltraVision от RIGOL с градацией шумов, широким диапазоном яркости и пр.
Технические характеристики осциллографов RIGOL DS1104Z-S Plus
| Аналоговая полоса пропускания | Кол-во аналоговых каналов | Частота дискретизации в реальном времени | Макс. длина записи | Скорость захвата осциллограмм | Кол-во цифровых каналов | Встроенный источник сигнала |
| 100 МГц | 4 |
1 Гвыб/с (1 канал) 500 Мвыб/c (2 канала) 250 Мвыб/с (4 канала) |
24 Мточек (1 канал) 12 Мточек (2 канала) 6 Мточек (4 канала) |
30,000 осц/с | 16 (требуется опция MSO1000Z) | 2 канала |
| Полоса пропускания: | 100 МГц |
| Каналы: | 4 |
| Длина записи: | 24 Мточек |
| Макс.частота дискретизации: | 1 Гвыб/с |
