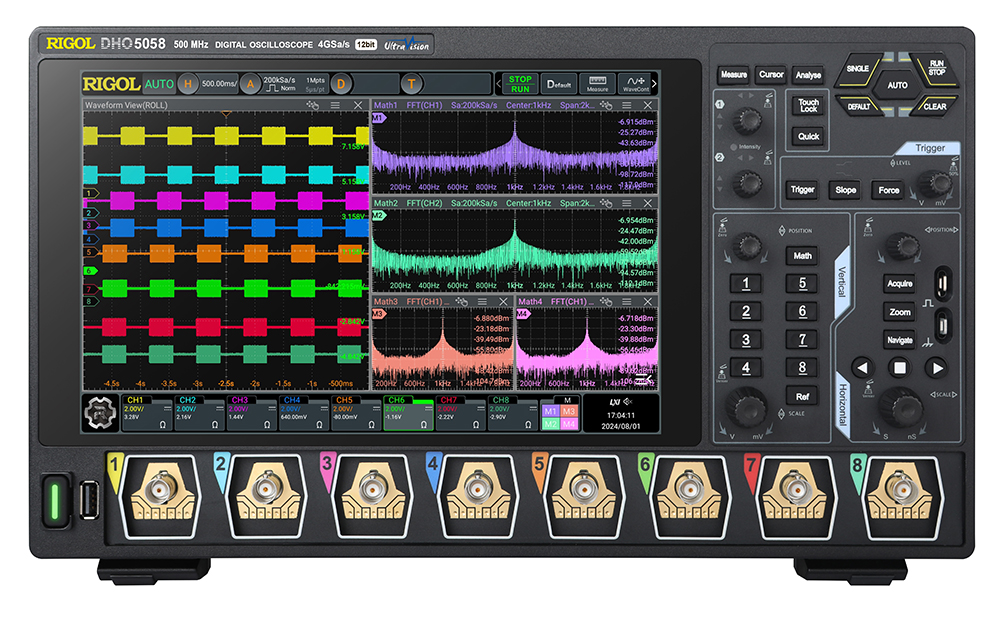

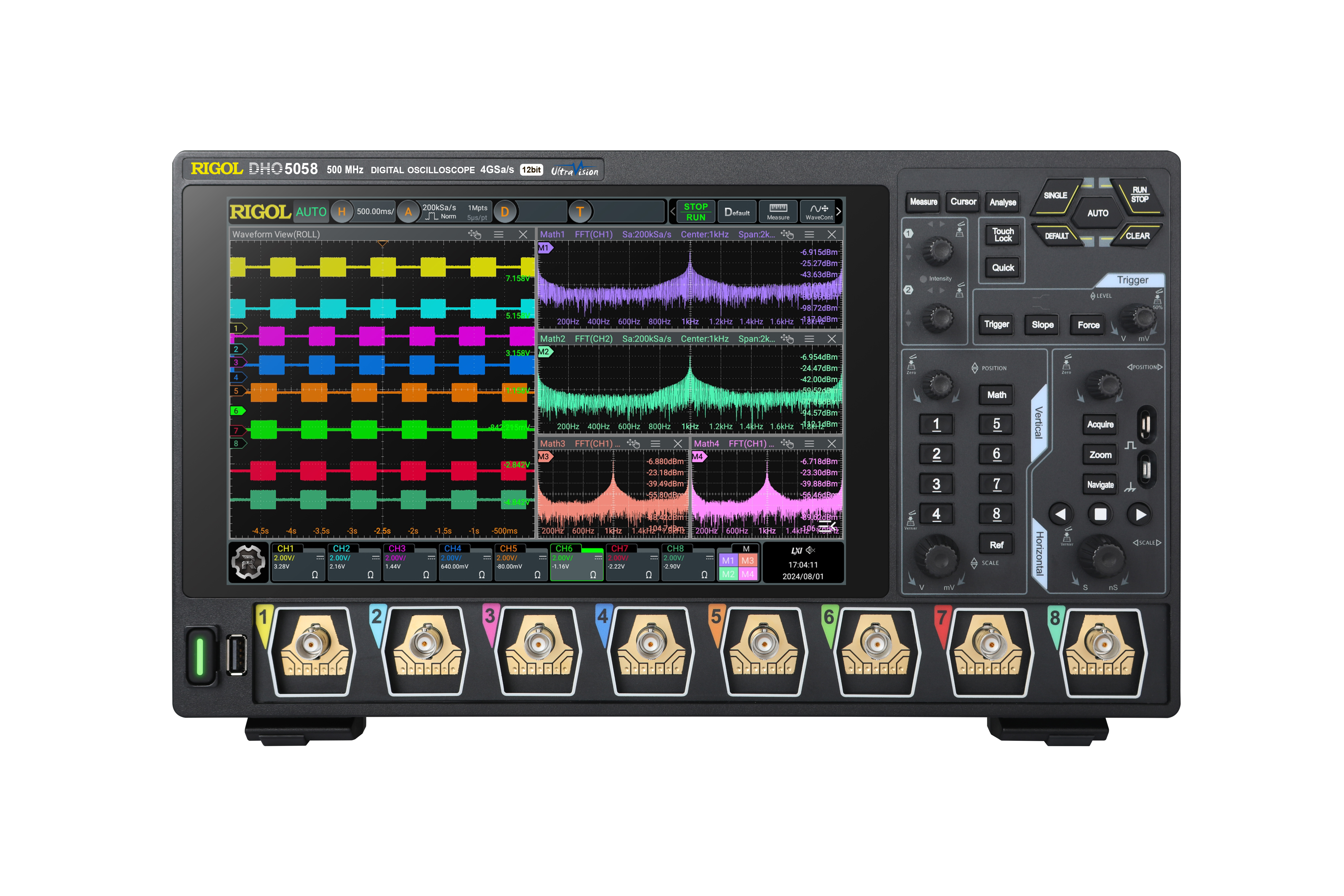

Цифровой осциллограф RIGOL DHO5058 – 8-ми канальный высокопроизводительный осциллограф высокого разрешения (12-бит) с полосой пропускания 500 МГц, выполненный в компактном корпусе, с возможностью работы от источника автономного питания. DHO5058 построен на технологической платформе «Centaurus», собственной разработки RIGOL.RIGOL DHO5058 представляет собой комплексный инструмент, отвечающий большинству ваших потребностей в осциллографических измерениях.
5 в 1
Осциллограф RIGOL DHO5058 объединяет 5 приборов в одном:
- цифровой осциллограф,
- анализатор спектра,
- цифровой вольтметр,
- высокоточный частотомер и сумматор,
- анализатор протоколов последовательной передачи данных.
Особенности и основные характеристики
- количество входных аналоговых каналов - 8;
- максимальная полоса пропускания (50 Ом) – 500 МГц;
- максимальная частота дискретизации – 4 Гвыб/с;
- максимальная глубина памяти – 500 Мвыб;
- скорость захвата осциллограмм – до 1 000 000 осц/с;
- разрешение по вертикали – от 12 до 16 бит;
- анализ спектра – 1 млн. точек;
- нижний устанавливаемый предел чувствительности по вертикали – 100 мкВ/дел;
- анализ мощности, построение гистограмм, декодирование сигналов протоколов последовательной передачи данных;
- 10,1-дюймовый сенсорный графический дисплей высокой четкости 1280*800 точек;
- многофункциональная ручка Flex для удобства пользования прибором;
- фотоэлектрические энкодеры для существенного продления срока службы осциллографа;
- интерфейсы USB, LAN, HDMI;
- обновление прошивки онлайн.
Преимущества
-

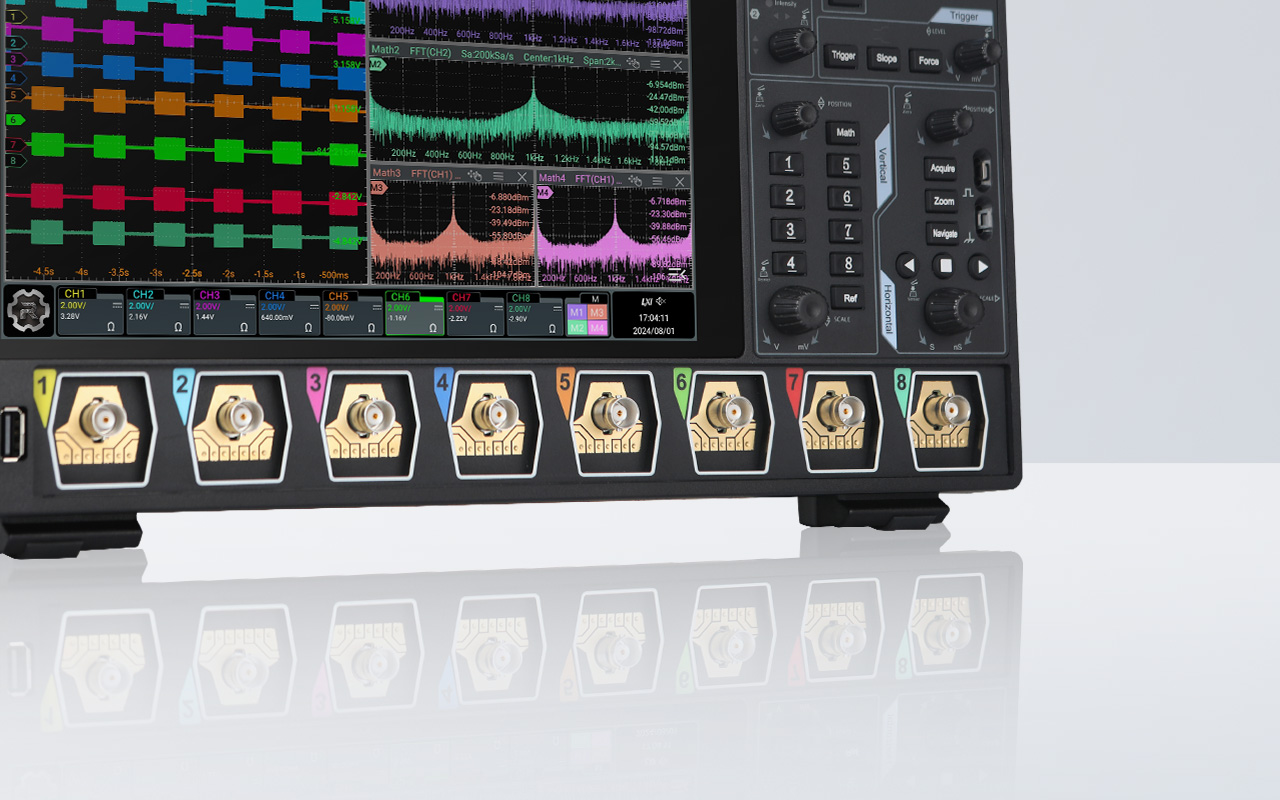

Высокая плотность каналов: один осциллограф может работать с 8 аналоговыми входными каналами, что позволяет справляться с различными сценариями применения, требующими многоканального тестирования, например, такими как: проверка мощности, анализ трехфазной сети питания, тестирование двигателей, тестирование полупроводников третьего поколения и т. д.
-

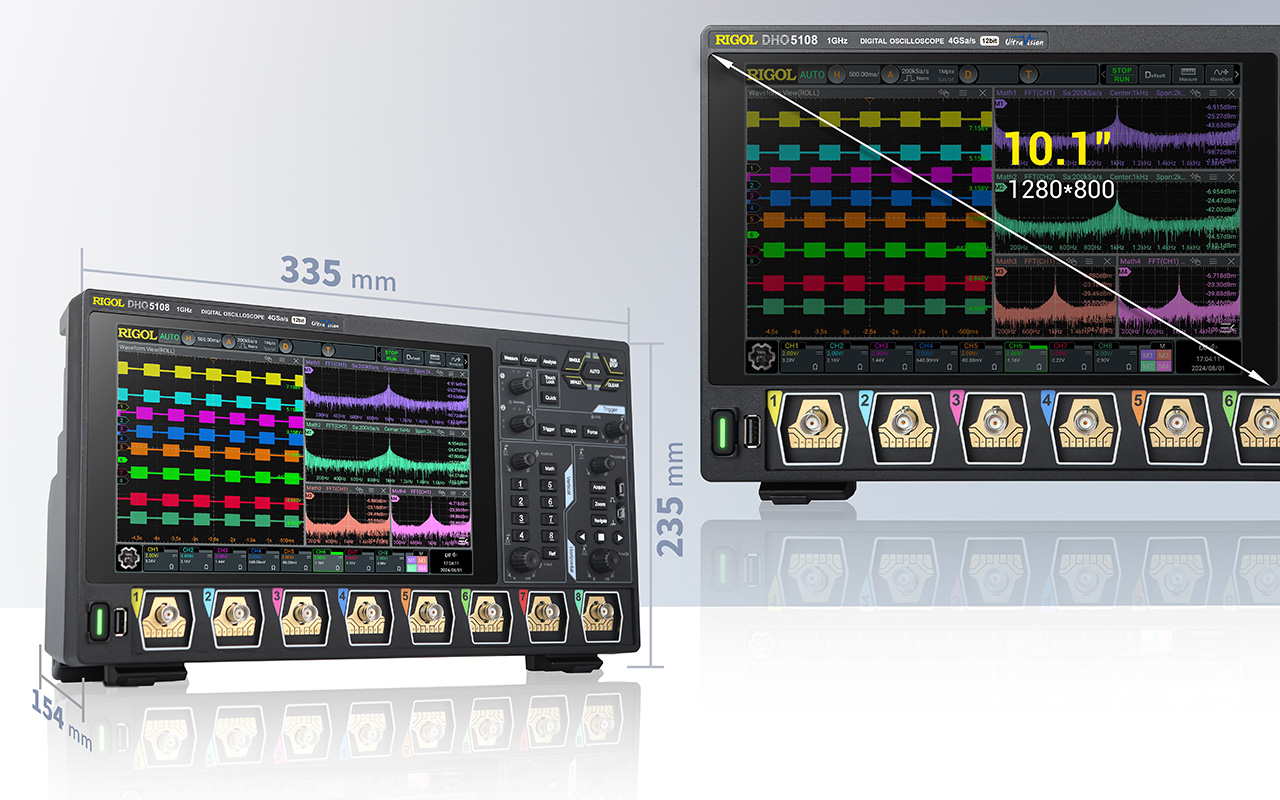

Компактный дизайн: серия MHO5000 имеет компактную конструкцию размерами 335 мм (ширина) × 235 мм (высота) × 154 мм (глубина), что позволяет уменьшить занимаемое пространство на рабочем столе или в стойке с оборудованием (5U).
-

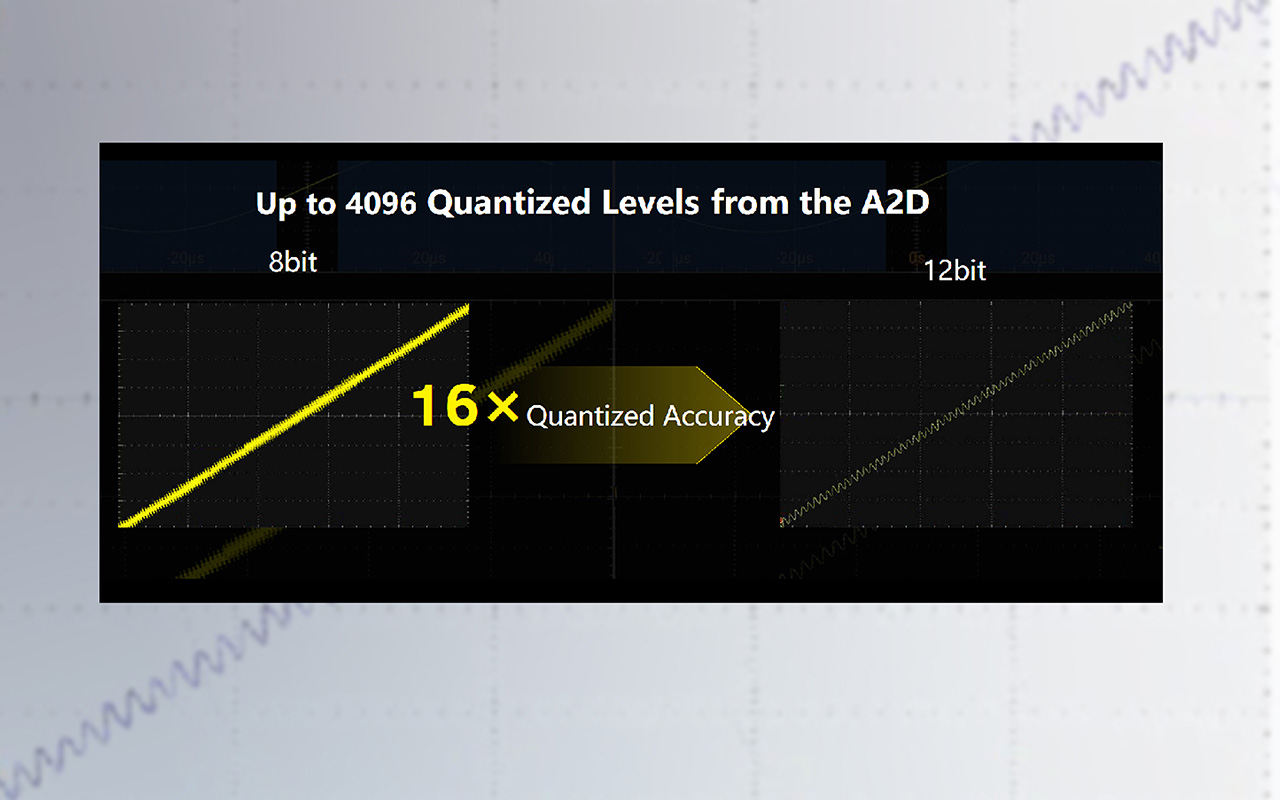

Высокая точность: 12-битное вертикальное разрешение с глубиной квантования до 4096 бит в 16 раз превышает разрешение 8-битного осциллографа, что значительно повышает точность измерений и фиксирует мельчайшие изменения формы сигнала в таких сферах применения как энергетика, медицинское оборудование, радиоизмерения и другие.

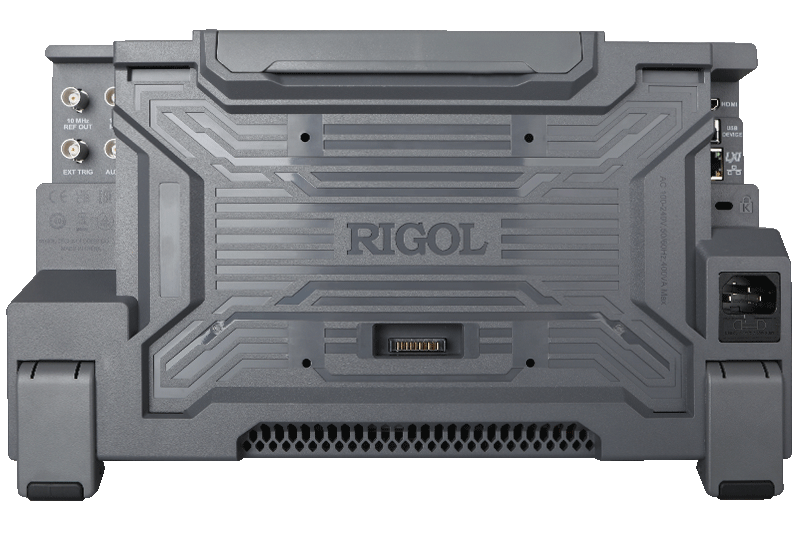

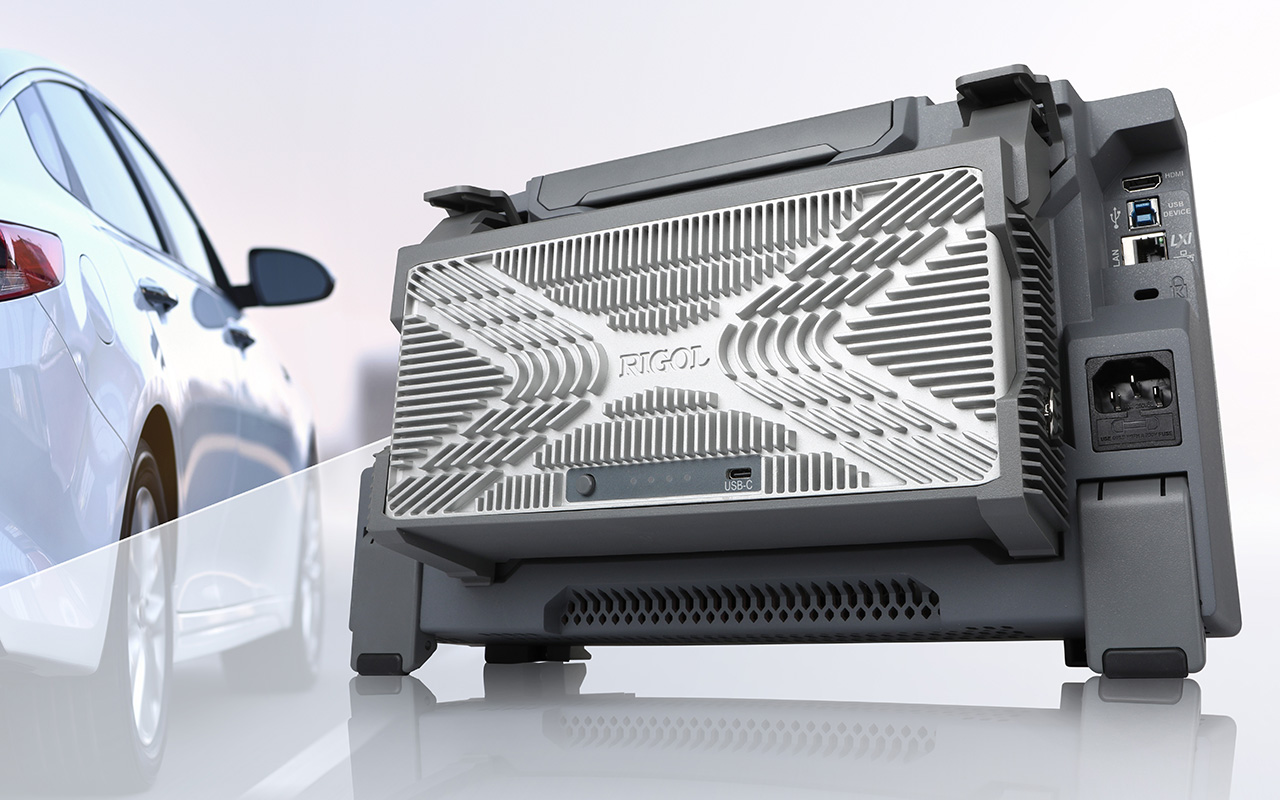

- Возможность размещения внешнего магазина аккумуляторов на задней стенке: позволяет использовать осциллограф в мобильных приложениях без привязки к сети переменного тока или при тестировании автомобилей. Использование аккумуляторного источника питания также позволяет получить относительно «чистый» источник питания в некоторых средах, где требуется отсутствие импульсных шумов.
-

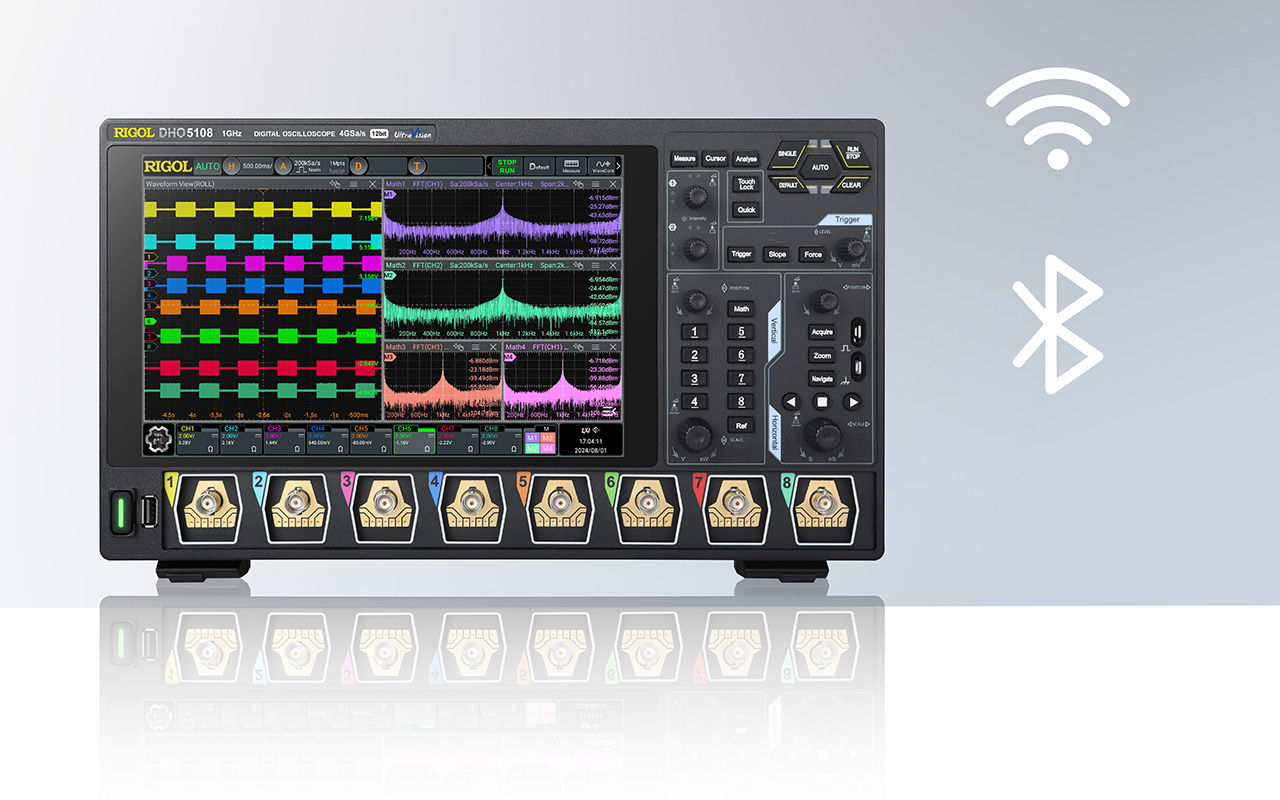

Поддержка Bluetooth и Wi-Fi:Осциллограф поддерживает два способа беспроводной связи Bluetooth и Wi-Fi, что позволяет пользователю убрать лишние коммуникационные кабели с рабочего места, подключить периферийные устройства (мышь, клавиатуру и т. д.) и облегчить работу с измерительным прибором.
Применение
- Тестирование источников питания: осциллограф является важным инструментом для измерения параметров источника питания. 12-битное разрешение АЦП осциллографов серии DHO5000 позволяет проводить измерения пульсации легко и быстро.
- Тестирование малопотребляющих устройств: серия осциллографов DHO5000 имеет вертикальную шкалу 100 мкВ, сверхнизкий уровень шума: от 18 мкВrms. Все это вместе с 12 битным разрешением позволяет захватывать даже самые слабые сигналы устройств с низким уровнем потребления.
- Анализ шин питания: частота дискретизации в реальном времени 4 Гвыб/с и 12-битное разрешение осциллографов дает более высокую точность измерения по постоянному току.
- Тестирование полупроводников: к тестированию полупроводниковых материалов из нитрида галлия (GaN) третьего поколения обычно предъявляется более высокие требования с целью снижения ошибок квантования.
Назначение
Продукт предназначен для разработки, производства и измерений электронных компонентов и устройств в производственных и лабораторных целях.
Характеристики
|
Полоса пропускания аналогового канала: -50 Ом,-3 дБ -1 МОм,-3 дБ |
500 МГц 500 МГц |
|
| Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом | ≤750 пс | |
| Количество входных каналов | 8 аналоговых входа + 1 внешний вход запуска | |
| Максимальная глубина памяти |
500 млн. точек (1 канал, 4 канала) 250 млн. точек (8 каналов) |
|
| Режим выборки | Выборка в реальном времени | |
| Максимальная частота дискретизации |
4 Гвыб/с (1 канал, 4 канала) 2 Гвыб/с (при всех включенных каналах) |
|
| Максимальная скорость захвата сигнала |
200 000 осц./сек (векторный режим) 1 000 000 осц./сек (режим UltraAcquire) |
|
| Вертикальное разрешение (АЦП) | 12 бит | |
| Режим высокого разрешения | 16 бит | |
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 500 000 кадров | |
| Тип и размер встроенного дисплея | 10,1 дюймовый емкостный дисплей с функцией мультитач | |
| Разрешение дисплея | 1280 х 800 пикселей | |
| Система вертикального отклонения | ||
| Входная связь | По постоянному току, переменному току или заземление | |
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 1% | |
| Входная емкость | 19 пФ ± 3 пФ | |
| Настройка затухания пробника |
0,001X, 0.002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X |
|
| Автоматическое идентификация пробников | RIGOL | |
| Максимальное входное напряжение, с пробником: | ||
| 1 МОм | CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ) | |
| 50 Ом | 5 В СКЗ | |
| Стандартное разрешение | 12 бит | |
| Режим высокого разрешения | 16 бит | |
| Эффективное разрешение (ENOB) | > 8 бит | |
| Чувствительность по вертикали: | ||
| 1 МОм | от 100 мкВ/дел до 10 В/дел | |
| 50 Ом | от 100 мкВ/дел до 1 В/дел | |
| Диапазон смещения по постоянному току: | ||
| 1 МОм |
± 1 В (≥1 мВ/дел, ≤65 мВ/дел) ± 10 В (>65 мВ/дел, ≤270 мВ/дел) ± 20 В (>270 мВ/дел, ≤2,75 В/дел) ± 100 В (>2,75 В/дел, ≤10 В/дел) |
|
| 50 Ом |
±1 В (≥1 мВ/дел, ≤135 мВ/дел) ±4 В (>135 мВ/дел) |
|
| Динамический диапазон | ±4 делений (12 бит) | |
| Ограничение полосы пропускания, тип. | 20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности | |
| Точность усиления постоянного тока |
1% (< 5 мВ) 2% (≥ 5 мВ) |
|
| Точность смещения постоянного тока |
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение) >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение) |
|
| Изоляция между каналами | ≥100:1 (от постоянного тока до 500 МГц) | |
| Максимальное статическое напряжение на входном разъёме | ±8 кВ | |
| Горизонтальная развертка | ||
| Диапазон временной развертки |
от 500 пс/дел до 500 с/дел точная настройка |
|
| Разрешение по времени | 100 пс | |
| Точность временной развёртки | ±1,5 ppm ± 1 ppm/год | |
|
Диапазон задержки временной развертки перед запуском после запуска |
-5 дел макс. 1 с или 100 дел |
|
| Точность измерения приращения временной развертки | ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс | |
| Коррекция межканального смещения | ±100 нс, точность ±1 пс | |
| Задержка между каналами | ≤500 пс | |
| Горизонтальная развёртка |
YT – по умолчанию XY – 1/2/3/4/5/6/7/8 каналы SCAN - временная развертка ≥ 200 мс/дел ROLL - временная развертка ≥ 50 мс/дел или ≥ 100 мс/дел (опция) путем регулировки горизонтальной развертки |
|
| Система сбора данных | ||
| Обнаружение гличтей, пиковых выбросов | до 500 пс | |
| Режим среднего значения, опционально | 2, 4, 8, 16…65536 | |
| Режим высокого разрешения | 14 бит, 16 бит | |
| Скорость захвата и записи сигналов | до 1 000 000 осц/с | |
| Скорость захвата сигналов в векторном режиме | осц/с | |
| Система запуска | ||
| Источник сигнала запуска | Аналоговые каналы (1 – 8), внешний вход, питающая сеть переменного тока | |
| Режим запуска | Автоматический, нормальный, одиночный | |
| Тип связи | AC, DC, для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Шумоподавление | Добавляет гистерезис в цепь триггера (только внутренний триггер), опционально вкл. или выкл | |
| Диапазон удержания | От 8 нс до 10 с | |
| Полоса пропускания системы запуска: | ||
| внутренний источник запуска | Полоса пропускания аналоговых входов | |
| внешний вход запуска | 200 МГц | |
| Чувствительность системы запуска: | ||
| внутренний источник запуска |
0,5 деления; ≥50 мВ/дел 0,7 деления, при включённом шумоподавлении |
|
| внешний вход запуска |
200 мВ (пик-пик) (DC – 100 МГц); 500 мВ (пик-пик) (100 МГц – 200 МГц) |
|
| Импеданс внешнего входа запуска | 1 МОм ±1%, BNC разъем | |
| Джиттер триггера | ≤ 1 нс СКЗ | |
| Диапазон установки порога срабатывания запуска: | ||
| внутренний источник запуска | ± 5 делений от центра экрана | |
| внешний вход запуска | ± 5 В | |
| питающая сеть переменного тока | Фиксированное значение 40% - 60 % | |
| Типы запуска | Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, опционально по: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553 | |
| Поиск и навигация | ||
| Тип | Фронт, ширина импульса | |
| Источник | Аналоговый канал | |
| Отображение результатов | Событие просматриваются или экспортируется во внешнюю/внутреннюю память. | |
| Навигация |
По времени: просмотр полученных сигналов в хронологическом порядке. По событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска. По сегментам кадра: просмотр сегментов кадра, собранных в режиме покадровой съемки. |
|
| Измерение формы сигнала | ||
| Курсор |
Количество курсоров: 2 пары курсоров по осям X и Y. Ручной режим: -Отклонение напряжения между курсорами (ΔY). -Отклонение по времени между курсорами (ΔX). -Обратная величина ΔX (Гц) (1/ΔX). Режим отслеживания: -Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X. -Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y. Автоматизированное измерение: -Позволяет отображать курсор во время автоматического измерения. Режим XY: -Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY. X = Канал 1, Y = Канал 2 |
|
| Автоматическое измерение |
Количество измерений: -41 (в том числе до 14 измерений могут отображаться одновременно на экране). -Источник измерения: CH1 - CH8, Math1 - Math 4 -Диапазон измерений Основной вид, увеличение. Измерения: -Отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно. Вертикальные измерения: -Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока. Горизонтальные измерения: -период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+Скорость нарастания и -Скорость нарастания. Другие: -задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) Статистика: -элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт. -Устанавливаемое статистическое время |
|
| Математическая обработка сигналов | ||
| Количество математических функций | Отображает 4 математические функции одновременно | |
| Арифметика | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop | |
| Цветовая гамма | Поддержка БПФ. | |
| БПФ |
-Размер записи: до 1 Mточек -Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. -Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. |
|
| Анализ осциллограмм | ||
|
Запись сигналов |
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000. Источник сигнала: Все аналоговые каналы. Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; способен вычислять, измерять и декодировать воспроизводимые сигналы. |
|
| Тест «Годен/Не годен» |
Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана. Источник сигнала: Все аналоговые каналы. |
|
|
Цветовая гамма |
Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы | |
| Последовательное декодирование | ||
| Количество декодеров | 4, поддержка одновременно четырех типа протоколов | |
| Тип декодируемых каналов |
Стандарт: Parallel, RS232/UART, I²C, SPI, Опционально: CAN, CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553. |
|
| Автоматическое масштабирование | ||
| Автоматическое масштабирование | минимального напряжения более 10 мВ ПИК-ПИК, рабочий цикл более 1% и частоты более 35 Гц. | |
| Цифровой вольтметр | ||
| Источник сигнала | Любой аналоговый канал | |
| Цифровой вольтметр | 4 разряда, измерение напряжения постоянного и переменного тока | |
| Функции вольтметра |
Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичного значения напряжения переменного тока |
|
| Высокоточный частотомер | ||
| Источник сигнала | любой аналоговый канал, EXT | |
| Высокоточный частотомер | от 3 до 6 разрядов (устанавливаемое пользователем) | |
| Функции частотомера | измерение частоты, периода, сумматор | |
| Частотный диапазон частотомера | от 0 до 500 МГц | |
| Сумматор | до 48 разрядов | |
| Набор команд | ||
| Поддержка формата команд | SCPI | |
| Формирование | сообщений об ошибках, отчетов о состоянии, синхронизация | |
| Общие характеристики | ||
| Тип и размер встроенного дисплея | 10,1-дюймовый сенсорный дисплей с управлением «Multi-Touch» | |
| Разрешение встроенного дисплея | 1280 х 800 пикселей, формат 16:9 | |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали | |
| Послесвечение |
Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
|
| Яркость | 256 уровней интенсивности (LCD, HDMI). | |
| Процессор | Cortex-A72, 1,8 ГГц, Cortex-A53 1,4 ГГц шесть ядер | |
| Объем памяти | 4 ГБ RAM | |
| Операционная система | Android | |
| Внутренняя энергонезависимая память | 8 ГБ | |
| Интерфейсы связи | USB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control | |
| Выход триггера AUX | BNC на задней панели | |
| Видеовыход | HDMI 1.4 | |
| Вход/выход частоты опорного генератора | 10 МГц ± 10 ppm | |
| Выход меандра (калибровка пробников) | 1 кГц, амплитуда 0–3 В, прямоугольный сигнал | |
| Напряжение и сила тока сети питания | 100 В – 240 В, 50 – 60 Гц | |
| Максимальная потребляемая мощность | 350 ВА | |
| Диапазон рабочих температур | От 0℃ до +55℃ | |
| Диапазон температур хранения | От -30℃ до +60℃ | |
| Относительная влажность | Не более 90% | |
| Габаритные размеры (ШхВхГ) | 335 х 235 х 154 мм | |
| Высота для монтажа в измерительную стойку | 5 U | |
| Вес нетто | 5,3 кг | |
| Энергонезависимая память |
Хранение файлов в форматах: настройки (*.stp), изображения (*.png, *.bmp, *.jpg), форм сигнала CSV (*.csv), (*.bin), данных эталонного сигнала (*.ref, *.csv, *.bin) Внутренняя емкость: 8 ГБ Опорные сигналы: 10 видов |
|
| Полоса пропускания: | 500 МГц |
| Каналы: | 8 |
| Длина записи: | 500 млн.точек |
| Макс.частота дискретизации: | 4 Гвыб/с |
