Осциллограф серии DHO804 — 4-х канальный цифровой осциллограф высокого разрешения с полосой пропускания 70 МГц; частота дискретизации 1,25 Гвыб/с, скорость захвата до 1 000 000 осц/с (режим Ultra Acquire); максимальная память хранения до 25 млн. точек; разрешение по вертикали 12 бит; низкий уровень собственного шума.
Все характеристики
Производитель:
RIGOL Technologies, Inc. (RIGOL)
Поделиться:
Цена по запросу
Отправить запрос на КП
Описание
Характеристики
Документы
Оплата и доставка
Описание

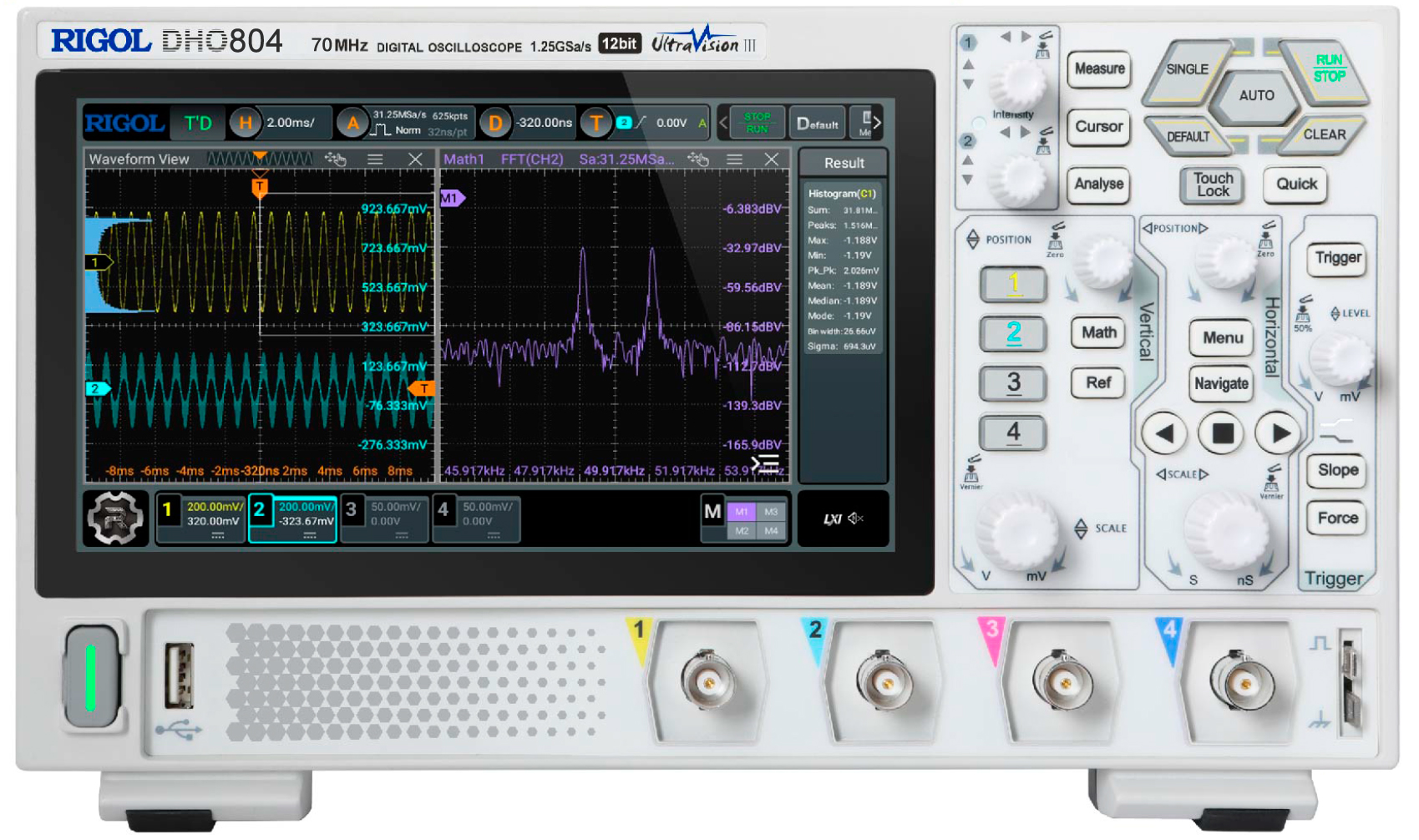

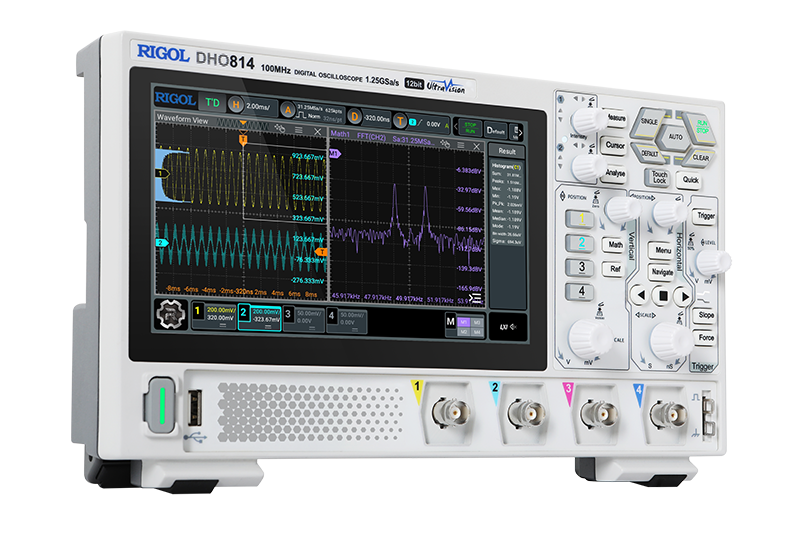

Описание осциллографа Rigol DHO804
Осциллограф серии DHO804 — это совершенно новый 4-х канальный, экономичный и компактный цифровой осциллограф высокого разрешения с полосой пропускания 70 МГц. Изделие имеет максимальную частоту дискретизации 1,25 Гвыб/с, скорость захвата до 1 000 000 осц/с (режим Ultra Acquire), максимальную память хранения до 25 млн. точек, высокое разрешение по вертикали 12 бит и низкий уровень собственного шума.
Уже в базовой комплектации прибора имеются функции анализатора спектра, встроенного частотомера, счетчика, вольтметра и анализатора сигналов протоколов последовательных шин. Разъем питания USB Type-C позволяет запитать прибор как от стандартного сетевого адаптера питания, так и от внешнего power bank и проводить измерения в полевых условиях.
Осциллограф RIGOL DHO804 объединяет 5 независимых приборов в одном:
- цифровой осциллограф,
- анализатор спектра,
- 3-битный цифровой вольтметр,
- 6-разрядный высокоточный частотомер и 48-битный сумматор,
- анализатор протоколов.
Особенности и преимущества

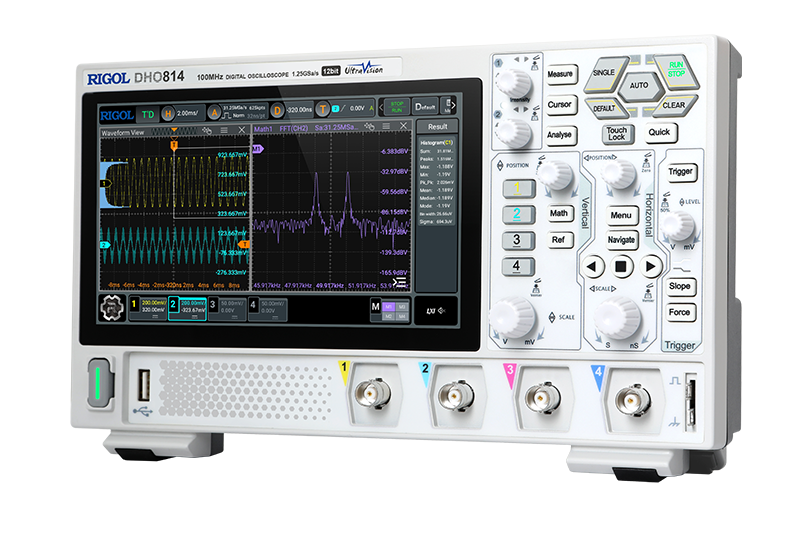

- Портативный цифровой осциллограф

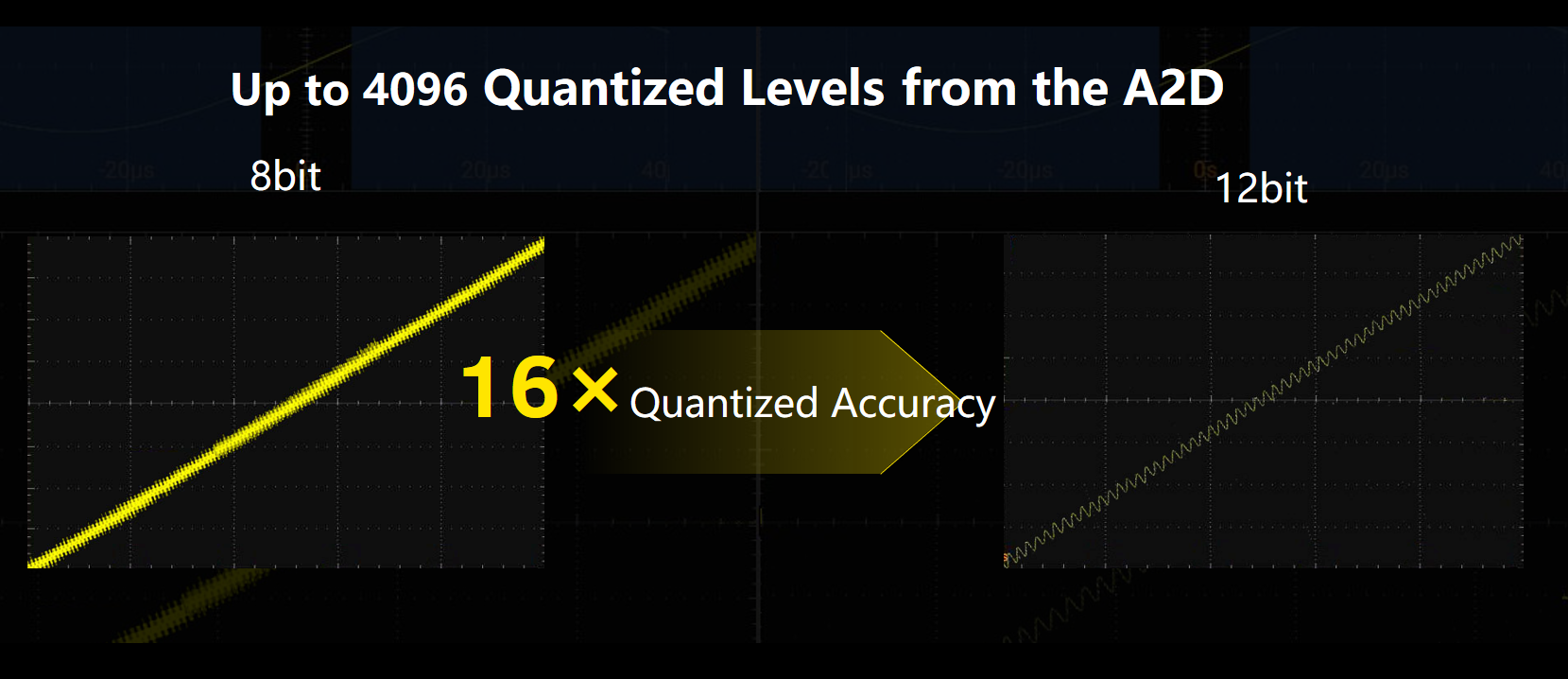

- Высокое разрешение – 12 бит, низкие собственные шумы, позволяющие анализировать слабые сигналы
- Количество входных аналоговых каналов – 4 + 1 вход внешнего запуска
- Полоса пропускания аналогового канала – до 70 МГц
- Максимальная частота дискретизации, 1 канал – 1,25 Гвыб/с
- Максимальная глубина памяти, 1 канал – 25 Мвыб
- Скорость захвата осциллограмм – до 1 000 000 осц/с
- Запись и воспроизведение до 500 000 осциллограмм (Ultra Acquire)
- 5 измерительных приборов в одном: цифровой осциллограф, анализатор спектра, цифровой вольтметр, 3-6-разрядный частотомер и сумматор, анализатор последовательных протоколов передачи данных

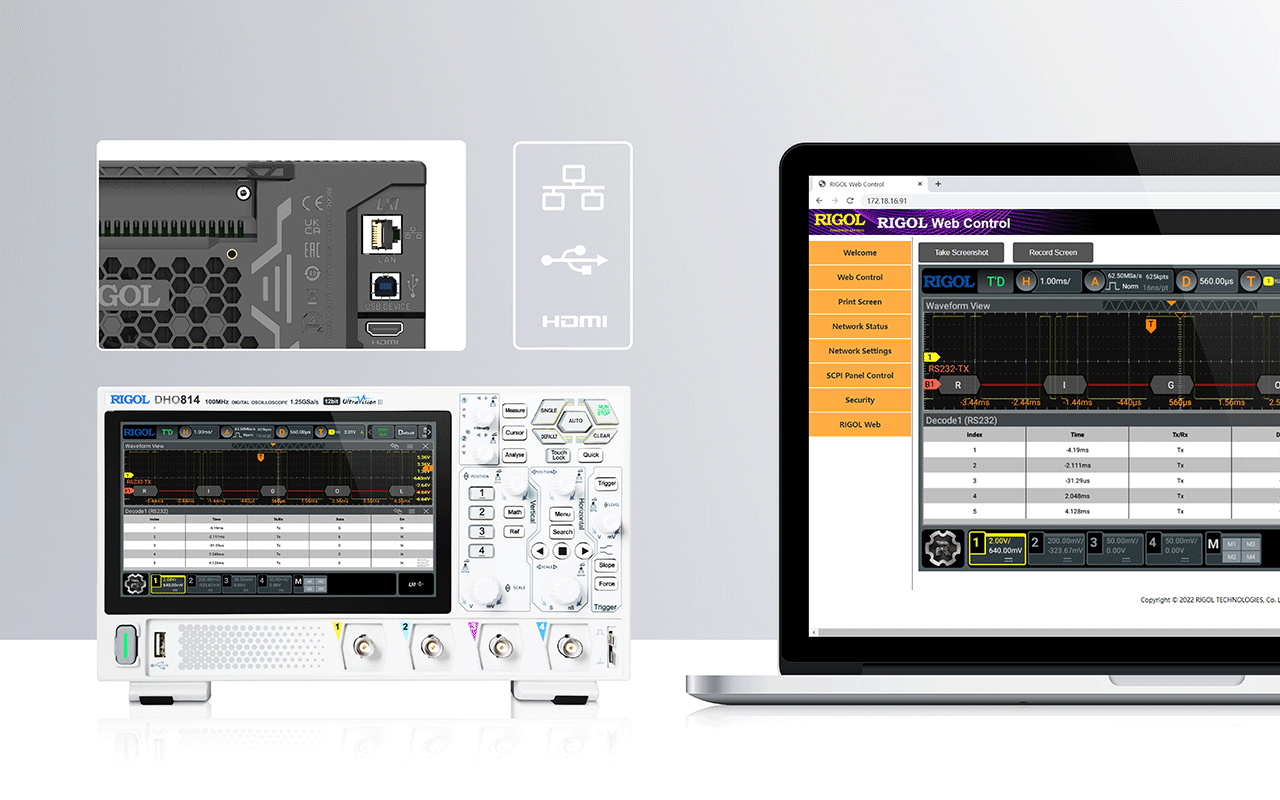

- Web control – дистанционное управление
- Автоматические измерения до 41 параметра
- Различные математические операции, встроенный расширенный анализ БПФ, функция поиска пиков
- Электропитание – разъем USB type-C, низкое энергопотребление.
Основные характеристики
- Сверхнизкий уровень собственных шумов;
- Высокое 12-битное аппаратное разрешение;
- 4 аналоговых канала;
- Аналоговая полоса пропускания до 70 МГц;
- Частота дискретизации в реальном времени до 1,25 Гвыб/с;
- Максимальная глубина памяти 25 Мбит/с;
- Диапазон чувствительности по вертикали 500 мкВ/дел~10 В/дел;
- В режиме Ultra Acquire максимальная скорость сбора данных составляет 1 000 000 осц/с;
- Автоматическое измерение до 41 параметра сигнала с одновременным отображением до 10 параметров;
- Различные математические операции, встроенный мощный анализ БПФ, функции поиска пиков;
- Трехмерное представление интенсивности сигнала, до 256 уровней цветовой шкалы;
- 7-дюймовый сенсорный дисплей высокой четкости с разрешением 1024 х 600 точек;
- Дисплей с цифровым люминофором с 256-уровневой градацией интенсивности в реальном времени;
- Функция поиска и навигации по осциллограммам, позволяющая быстро обнаруживать аномалии сигнала;
- Новый эргономичный промышленный дизайн, удобное управление;
- Обновленные органы управления Flex для более удобного интерактивного взаимодействия;

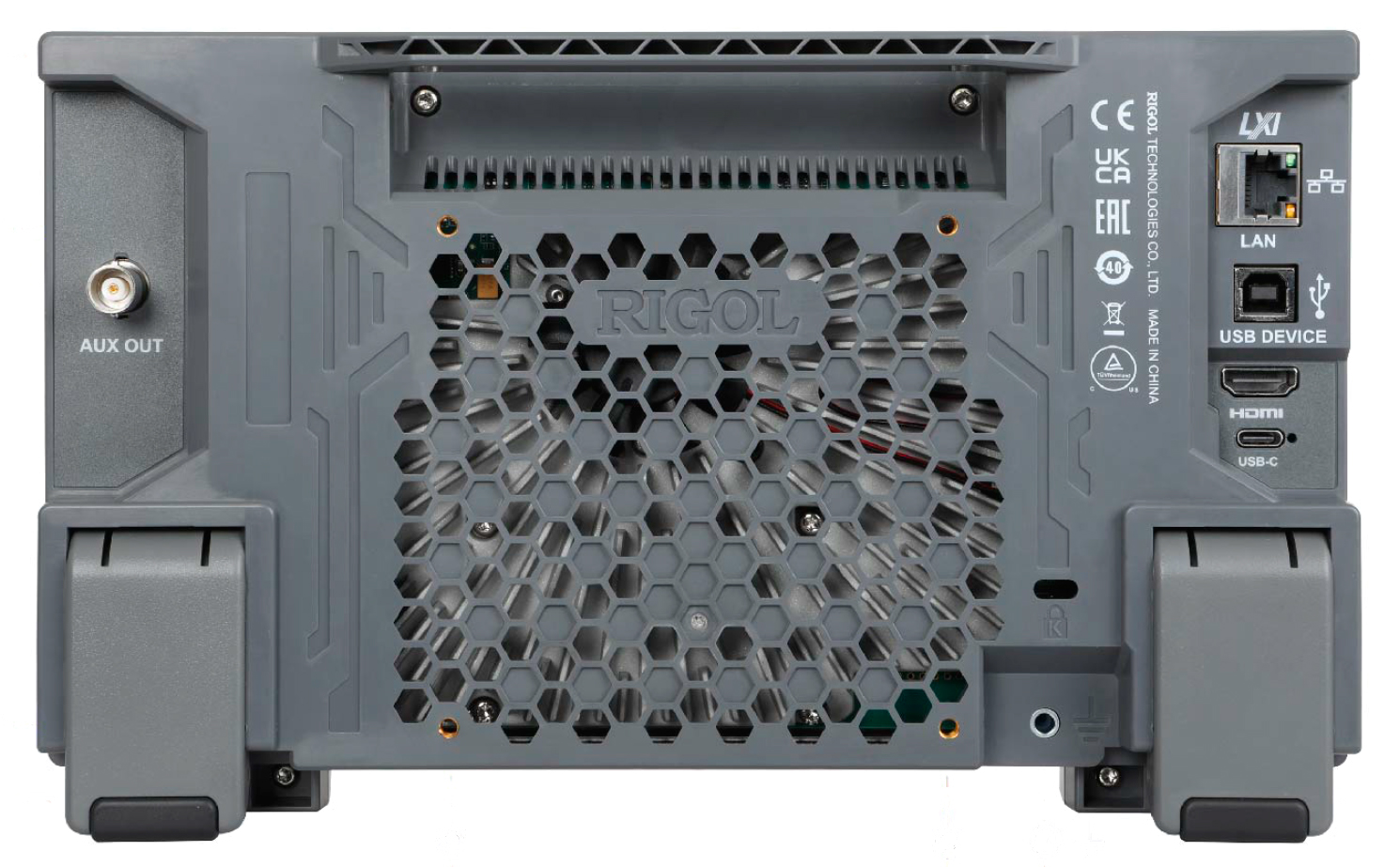

- Внешние интерфейсы в стандартной комплектации USB Host, USB Device, LAN, HDMI;
- Web control – дистанционое управление;
- Внутренняя энергонезависимая память 8 ГБ;
- Поддержка онлайн обновления;
- Низкое энергопотребление;

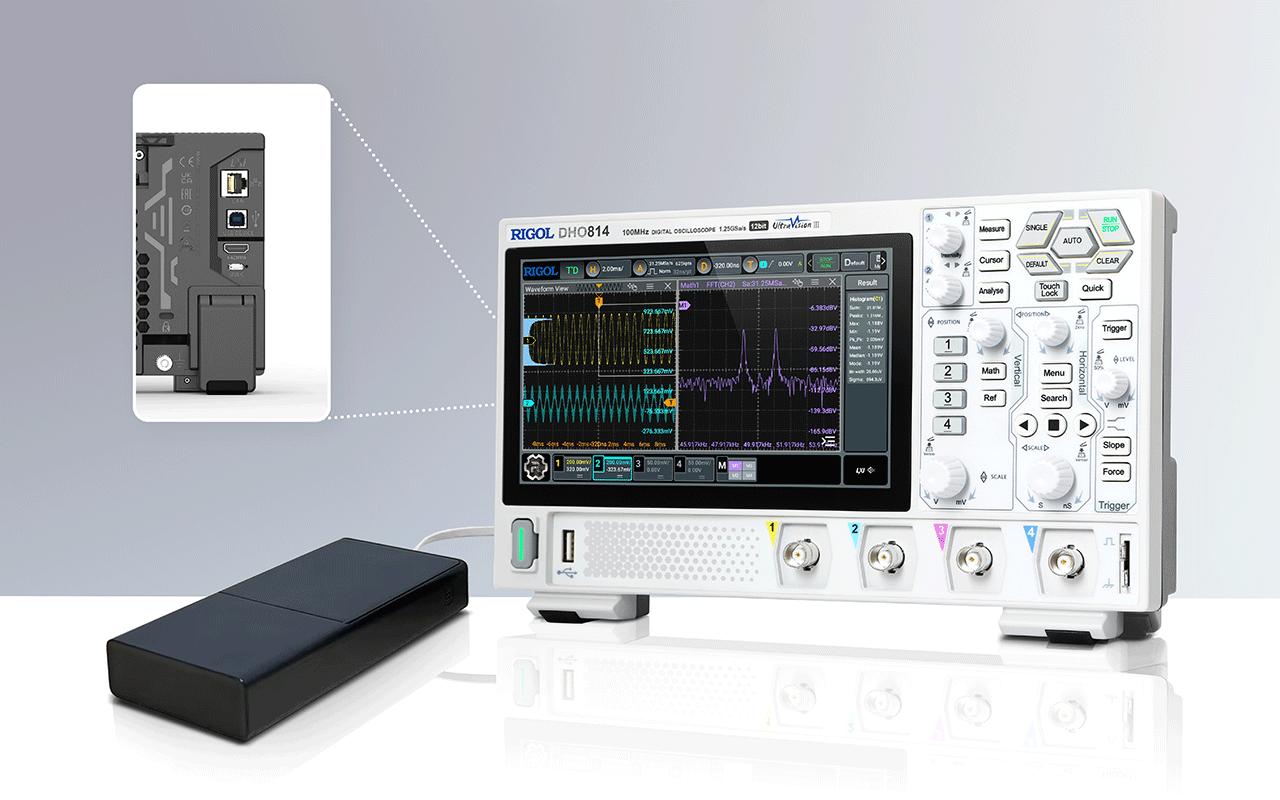

- Разъем питания USB Type-C для возможности использования осциллографа в полевых условиях.
Применение
- Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, ВЧ-изделий;
- Функциональное тестирование;
- Лабораторные исследования;
- Исследования и обучение.
Назначение
Изделие предназначено для измерения амплитудных, временных и частотных характеристик электрических сигналов
Характеристики
Технические характеристики осциллографа DHO804
|
Полоса пропускания (- 3дБ) Z вх. = 1 МОм |
70 МГц | |||||
| Расчетное время нарастания (10%~90%, тип) | ≤ 5 нс | |||||
| Количество входных каналов |
4 аналоговых входа |
|||||
| Режим выборки | Выборка в реальном времени | |||||
| Максимальная частота дискретизации |
1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Мвыб/с (4 канала) |
|||||
| Максимальная глубина памяти |
25 млн. точек (1 канал) 10 млн. точек (2 канала) 1 млн. точек (4 канала) |
|||||
| Максимальная скорость захвата сигнала |
1 000 000 осц/с (Ultra Acquire Mode) 30 000 осц/с (Vector Mode) |
|||||
| Вертикальное разрешение | 12 бит | |||||
| Аппаратная запись и воспроизведение сигналов в реальном времени | до 500 000 кадров (одноканальный режим) | |||||
| Пиковый детектор | Захват глитчей от 1,6 нс | |||||
| Тип и размер дисплея |
7 дюймовый емкостный экран с функцией мультитач/управление жестами |
|||||
| Разрешение дисплея | 1024 х 600 пикселей | |||||
| Система вертикального отклонения аналоговых каналов | ||||||
| Входная связь | По постоянному току, переменному току или заземление | |||||
| Входной импеданс | 1 МОм ± 1% | |||||
| Входная емкость | 15 пФ ± 3 пФ | |||||
| Коэффициент деления пробников | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X | |||||
| Максимальное входное напряжение: | CAT I 300 Вскз или 400 Впик (DC + Впик) | |||||
| Чувствительность по вертикали: | от 500 мкВ/дел до 10 В/дел | |||||
| Диапазон смещения по постоянному току: |
± 0,5 В (< 500 мкВ/дел) ± 1 В (≥ 500 мкВ/дел, ≤ 65 мВ/дел) ± 8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ± 20 В (> 270 мВ/дел, ≤ 2,75 В/дел) ± 100 В (> 2,75 В/дел, < 10 В/дел) |
|||||
| Динамический диапазон | ± 4 деления (12 бит) | |||||
| Ограничение полосы пропускания |
20 МГц, полная полоса пропускания, выбор своего значения для каждого канала |
|||||
| Относительная погрешность усиления по постоянному току |
± 1% от всей шкалы при > 5 мВ/дел ± 2% от всей шкалы при ≤ 5 мВ/дел |
|||||
| Точность смещения по постоянному току |
≤200 мВ/дел (±0,1 дел ±2 мВ ± 1,5 % смещения) >200 мВ/дел (±0,1 дел ±2 мВ ± 1,0 % смещения) |
|||||
| Изоляция/развязка между каналами | ≥100:1 | |||||
| Напряжение пробоя статическим напряжением ESD | ±8 кВ (на BNC входе) | |||||
| Горизонтальная развертка аналоговых каналов | ||||||
| Диапазон временной развертки |
От 5 нс/дел до 500 с/дел точная настройка |
|||||
| Разрешение по времени | 100 пс | |||||
| Погрешность частоты опорного генератора | ± 25 х 10-6 ± 5 х 10-6/год | |||||
| Диапазон межканальной коррекции смещения | ± 100 нс ± 1 пс | |||||
| Межканальное время задержки (тип) | ≤ 2 нс | |||||
| Горизонтальная развертка |
YT по умолчанию XY каналы 1/2/3/4 SCAN ≥ 200 мс/дел ROLL ≥ 50 мс/дел |
|||||
| Система захвата | ||||||
| Максимальная частота дискретизации аналоговых каналов |
1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Мвыб/с (4 канала) |
|||||
| Максимальная глубина памяти для аналоговых каналов |
25 млн. точек (1 аналоговый канал) 10 млн. точек (2 аналоговых канала) 1 млн. точек (4 аналоговых канала) |
|||||
| Режимы захвата | Обычный – по умолчанию | |||||
| Пиковый детектор – захват глитчей до 1,6 нс | ||||||
| Среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения | ||||||
| UltraAcquire - скорость захвата до 1 000 000 осц/с | ||||||
| Система запуска/синхронизации | ||||||
| Источник сигнала запуска | Аналоговые каналы (1 – 4) | |||||
| Режим запуска | Автоматический, нормальный, одиночный | |||||
| Диапазон удержания | От 8 нс до 10 с | |||||
| Развязка триггера |
DC (по постоянному току) AC (по переменному току) подавление частот до 120 кГц подавление частот свыше 120 кГц |
|||||
| Подавление шума | Увеличение задержки для схемы запуска, вкл./выкл. | |||||
| Полоса пропускания системы запуска | Полоса пропускания аналоговых входов | |||||
| Чувствительность системы запуска |
0,5 дел.: ≥50 мВ/дел 0,7 дел.: при вкл. подавлении шума |
|||||
| Диапазон установки порога срабатывания запуска: | ± 4,5 делений от центра экрана | |||||
| Типы запуска | По переднему фронту, по импульсу, по заднему фронту, по видео, запуск по шаблону, по длительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту, по RS232/UART, по I2C, по SPI | |||||
| Поиск и навигация | ||||||
| Виды поиска | По фронту, по импульсу | |||||
| Источник | Любой аналоговый канал | |||||
| Копирование | Копирование установок из системы поиска в систему синхронизации и обратно | |||||
| Отображение результатов | Таблица событий, может быть экспортирована во внешнюю/внутреннюю память | |||||
| Навигация |
Навигация по времени: переход к полученным осциллограммам во временном порядке. Навигация по событиям: использует клавиши навигации для прокрутки результатов поиска событий и перехода к указанному событию. Навигация по кадрам: переход к указанному сегменту кадра в режиме UltraAcquire. |
|||||
| Измерения | ||||||
| Курсорные измерения | Количество курсоров | 2 пары XY курсоров | ||||
| Ручной режим |
Девиация амплитуды между курсорами (ΔY) Девиация времени между курсорами (ΔX) Обратная величина ΔX (Гц) (1/ΔX) |
|||||
| Режим отслеживания |
Фиксация оси Y для отслеживания напряжения точки сигнала оси X и значения времени Фиксация оси X для отслеживания напряжения точки сигнала оси Y и значения времени |
|||||
| Автоматические измерения | Отображение курсоров во время автоматических измерений | |||||
| XY измерения |
Измерение параметров напряжения соответствующих осциллограммы каналов в режиме временной развертки XY. X = канал 1, Y = канал 2 |
|||||
| Автоматические измерения | Количество измерений | 41 тип измерений, с одновременным отображением до 10 измерений | ||||
| Источник измерений | Аналоговые каналы 1-4, Math1- Math4 | |||||
| Диапазон измерений | Основной (Main), с увеличением (ZOOM) | |||||
| Все измерения | Отображение до 33 измеренных параметров для текущего измеряемого канала, результаты измерений обновляются непрерывно, возможность смены измеряемого канала | |||||
| По вертикальной оси | V max, V min, V pp, V top, V base, V amp, V upper, V mid, V lower, V avg, V RMS, Per. V RMS, уровень искажений после фронта/спада импульса (Overshoot), уровень искажений перед фронтом/спадом импульса (Preshoot), площадь (Area), Period Area | |||||
| По горизонтальной оси | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |||||
| Другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) | |||||
| Математическая обработка сигналов | ||||||
| Количество отображаемых математических операций | 4 одновременно | |||||
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, интегрирование, дифференцирование, извлечение квадратного корня, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, ПФ, РФ | |||||
| Цветовая градация | Применимо для БПФ | |||||
| Расширенное БПФ | Длина записи | 1 млн. точек максимум | ||||
| Тип окна | Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хэмминга, с плоской вершиной, треугольное | |||||
| Поиск пиков | До 15 пиков. Определяется порогом, установленным пользователем | |||||
| Анализ осциллограмм | ||||||
| Запись сигналов |
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000 Источник – любой аналоговый вход Анализ - поддержка воспроизведения кадр за кадром, непрерывное воспроизведение, вычисление, измерение и декодирование осциллограмм |
|||||
| Тест «Годен/Не годен» |
Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана Источник – любой аналоговый вход |
|||||
| Гистограмма |
Гистограмма сигнала предоставляет группу данных, показывая, сколько раз сигнал попадает в определенный диапазон областей на экране. Гистограмма показывает не только распределение попаданий, но и обычную статистику измерений Источник – любой аналоговый вход Тип – горизонтальная, вертикальная, измеренная Измерения – статистика: Sum, Peaks, Max, Min, Pk_Pk; – гистограмма: Mean, Median, Mode, Bin width, Sigma, and XScale Режим дискретизации: поддерживается во всех режимах, кроме Zoom, XY и ROLL |
|||||
| Цветовая гамма |
Обеспечение трехмерного представления для сигналов цветовой градации в 256 уровней Источник – любой аналоговый вход |
|||||
| Декодирование протоколов последовательных шин | ||||||
| Количество одновременно отображаемых декодированных протоколов | 4 | |||||
| Источник | Любой из 4-х аналоговых каналов | |||||
| Виды декодируемых протоколов | Параллельный, RS232/UART, I2C, SPI | |||||
| Автоматическое масштабирование | ||||||
| AutoScale |
Минимальное напряжение более 10 мВ пик-пик, рабочий цикл более 1%, частота более 35 Гц |
|||||
| Цифровой вольтметр | ||||||
| Рабочий вход | Любой аналоговый канал | |||||
| Измеряемые величины | DC, AC+DC скз, AC скз | |||||
| Разрешение | ACV/DCV: 3 разряда | |||||
| Предупреждение о превышении пределов измерений | Звуковой сигнал | |||||
| Высокоточный цифровой частотомер | ||||||
| Рабочий вход | Любой аналоговый канал | |||||
| Измеряемые величины | Частота, период, сумматор | |||||
| Частотомер | Разрешение | 3- 6 разрядов, определяется пользователем | ||||
| Максимальная измеряемая частота | Предельная рабочая частота аналогового канала | |||||
| Сумматор | 48-разрядов | |||||
| Считает по нарастанию фронта | ||||||
| Источник опорной частоты | Внутренний | |||||
| Поддерживаемый набор команд | ||||||
| Протокол | IEEE488.2 Standard | |||||
| Определение сообщения об ошибке | Да | |||||
| Поддержка механизма отчетов о состоянии | Да | |||||
| Поддержка механизма синхронизации | Да | |||||
| Вычислительная система | ||||||
| Процессор | Cortex-A72, 1,8 ГГц, шестиядерный | |||||
| Системная память | 4 ГБ | |||||
| Операционная система | Android | |||||
| Внутренняя энергонезависимая память | 8 ГБ | |||||
| Дисплей | ||||||
| Тип и размер встроенного дисплея | 7-дюймовый сенсорный дисплей с управлением «Multi-Touch» 16:9 | |||||
| Разрешение встроенного дисплея | 1024 х 600 пикселей | |||||
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали | |||||
| Послесвечение |
Выключено Бесконечное послесвечение Настраиваемое послесвечение (от 100 мс до 10 с) |
|||||
| Яркость | 256 градаций (LCD, HDMI) | |||||
| Интерфейсы | ||||||
| USB 2.0 host | 1 на передней панели | |||||
| USB 2.0 device | 1 на задней панели | |||||
| LAN | 1 на задней панели, 10/100-порт, поддержка LXI-C | |||||
| Web Remote Control | Поддержка интерфейса веб-контроля (по IP-адресу) | |||||
| AUX выход | Выход синхронизации BNC на задней панели / выход сигнала теста «Годен/негоден» | |||||
| HDMI видео выход | 1 на задней панели, HDMI 1.4b, A вилка. Подключение внешнего монитора или проектора | |||||
| Выход компенсации пробника | 1 кГц, 3 В пик-пик, меандр | |||||
| Энергонезависимая память | ||||||
| Хранение данных/файлов | Setup/Image | setup (*.stp), image (*.png, *.bmp, *.jpg) | ||||
| Waveform Data |
CSV waveform data (*.csv), binary waveform data (*.bin,), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin) |
|||||
| Внутренняя память | 8 ГБ | |||||
| Базовые формы сигналов | 10 записанных в память | |||||
| Установки | Ограничены ёмкостью памяти | |||||
| USB | Поддерживается внешний носитель | |||||
| Электропитание | ||||||
| Напряжение и сила тока сети питания, DC | 12 В, 4 А | |||||
| Максимальная потребляемая мощность | 48 Вт | |||||
| Условия окружающей среды | ||||||
| Диапазон рабочих температур | От 0℃ до +50℃ | |||||
| Диапазон температур хранения | От -30℃ до +60℃ | |||||
| Относительная влажность | Не более 90% | |||||
| Массогабаритные параметры | ||||||
| Габаритные размеры | 265,35 х 161,75 х 77,38 мм | |||||
| Вес | 1,78 кг | |||||
| Полоса пропускания: | 70 МГц |
| Каналы: | 4 |
| Длина записи: | 25 млн.точек |
| Макс.частота дискретизации: | 1,25 Гвыб/с |
Документы
Оплата и доставка
Заказ товаров
Сделать заказ товара можно несколькими способами:
- Отправьте запрос на сайте через кнопку «ОТПРАВИТЬ ЗАПРОС НА КП» или «ЗАДАТЬ ВОПРОС»;
- Отправьте запрос на e-mail: info@sernia.ru с указанием конкретного товара или технических характеристик возможного прибора;
- Позвоните по телефону +7 (495) 204-13-17 или 8 (800) 301-13-17 (бесплатный для регионов). Секретарь соединит Вас с менеджером, который поможет сделать заказ.
Оплата товара
Оплата товара производится только по безналичному расчету. Цены в счете указываются с НДС. Условия оплаты: 100% предоплата или 50/50% (предварительно обговариваются с клиентом, зависят от условий поставки товаров).
Доставка товара
Сроки поставки товара обговариваются на этапе заказа товара. Доставка мелкогабаритного товара в пределах Москвы осуществляется собственной курьерской службой. Сроки доставки товаров из наличия - 2-3 дня после оплаты товара.
Доставка товара в регионы осуществляется службой MAJOR EXRESS. Отследить доставку товара можно по номеру накладной на сайте компании.
