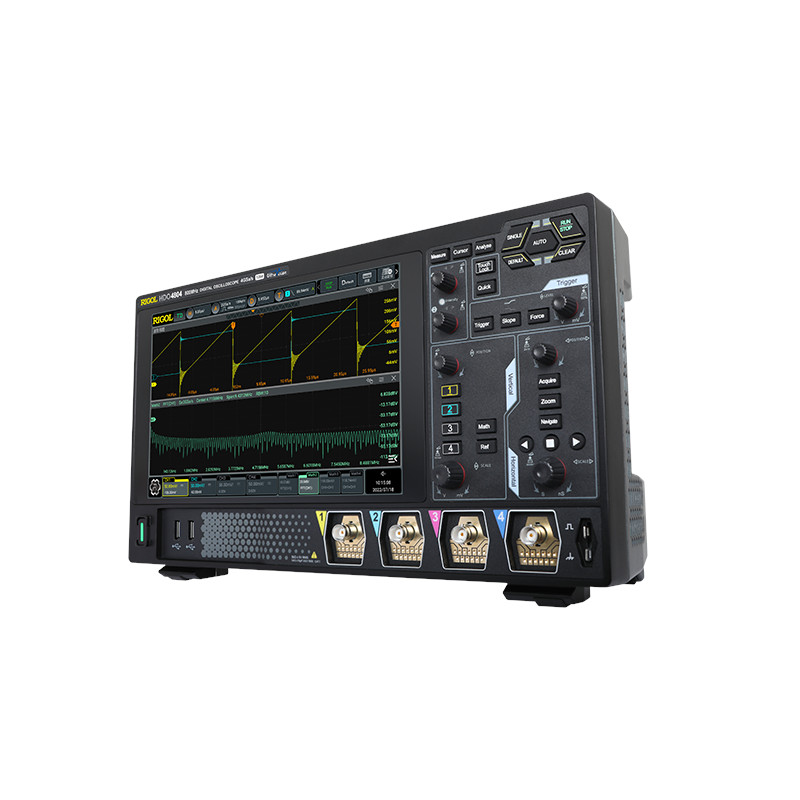

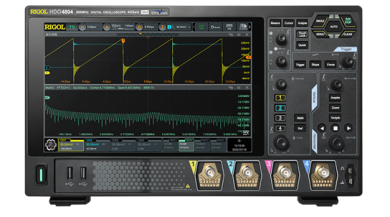

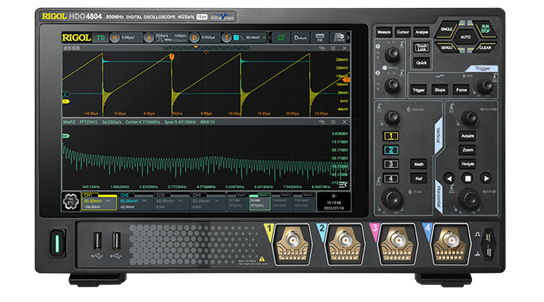

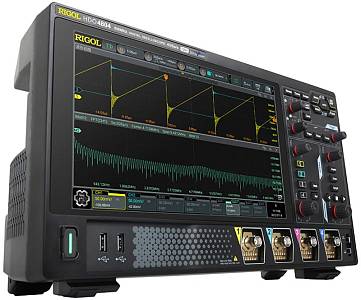

Описание осциллографа Rigol DHO4404
Rigol DHO4404 – это цифровой 4-х канальный осциллограф высокого разрешения с полосой пропускания 400 МГц серии DHO4000.
Осциллограф DHO4404 является современным инструментом для исследования и отладки электронных схем, обладает продвинутыми для данного класса оборудования техническими характеристиками и широким функционалом.
Особенности и преимущества
- сверхнизкий уровень собственного шума для более чистых сигналов, более точное измерение низкоуровневых сигналов;
- 12-битное разрешение, позволяющее видеть мельчайшие искажения сигнала и выделять малые сигналы на уровне шумов;
- частота дискретизации в реальном времени до 4 Гвыб/с;
- глубина записи до 250 млн. точек, обеспечивая захват более детализированных сигналов в течение более длительных промежутков времени;
- декодирование сигналов шин последовательной передачи данных в стандартной комплектации: SPI, I2C, RS-232/UART, CAN, LIN;

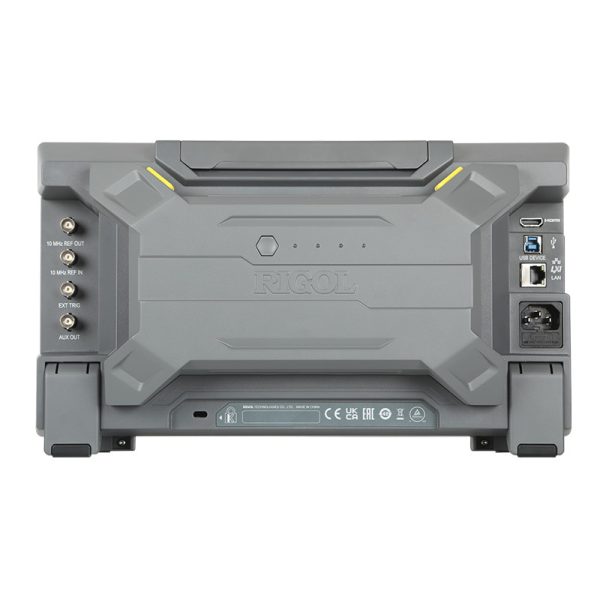

- интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDM;
- декодирование протоколов: RS232/UART, I2C, SPI, CAN в базовой комплектации; опционально: CAN-FD/LIN, FlexRay, I2S, MIL-STD-1553;
- 41 тип автоматических измерений + математические функции;
- 10,1-дюймовый HD сенсорный экран;
- фотоэлектронные органы управления на передней панели являются долговечными и обеспечивают более точное и плавное взаимодействие и упрощают измерение.
Применение
- Тестирование источников питания: осциллограф является важным инструментом для измерения параметров источника питания. 12-битное разрешение осциллографов серии DHO4000 позволяет проводить измерения пульсации легко и быстро.
- Обучение: серия осциллографов DHO4000 позволяет обучить в высших школах измерениям шумовых характеристик с применением 12-битного разрешения.
- Прикладные разработки: 10,1-дюймовый HD сенсорный экран помогает лучше отображать сигналы, а большая глубина и автоматическое масштабирование предоставляет больше возможностей при тестировании разрабатываемых систем.
Характеристики
| Наименование | Значение |
|---|---|
| Полоса пропускания |
400 МГц - 50 Ом 400 МГц - 1 МОм |
| Время нарастания (от 10% до 90%, типовое) |
≤875 пс |
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска |
| Режим выборки | Выборка в реальном времени |
| Максимальная частота дискретизации |
4 Гвыб/с (1 канал) 2 Гвыб/с (2 канала) 1 Гвыб/с (4 канала) |
| Глубина памяти |
250 млн. точек (1 канал). 125 млн. точек (2 канала) 62,5 млн.точек (4 канала) Опции: 500 млн.точек (1 канал), 250 млн.точек (2 канала), 125 млн.точек (4 канала) |
| Максимальная скорость захвата сигнала |
50000 осц/сек (векторный режим) 1500000 осц/сек (режим UltraAcquire) |
| Вертикальное разрешение | 12 бит |
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 500 000 кадров |
| Пиковый детектор | Захват глитчей от 500 ps |
| Тип и размер встроенного дисплея | 10,1 дюймовый емкостный дисплей с функцией мультитач; |
| Разрешение встроенного дисплея | 1280 х 800 пикселей; |
Параметры вертикальной системы
| Наименование | Значение |
|---|---|
| Связь по входу | открытый, закрытый или земля |
| Входной импеданс | 1 MОм ±1% || 19 пФ ±3 пФ, 50 Ом ±1% |
| Учет ослабления пробников | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Макс. входное напряжение | |
| 1 МОм | 300 Вскз CAT I, 400 Впик |
| 50 Ом | 5 Вскз |
| Вертикальное разрешение | 12 бит |
| Эффективное количество ENOB (тип.) | 8 бит |
| Вертикальное отклонение | |
| 1 МОм | 100 мкВ/дел ~ 10 В/дел |
| 50 Ом | 100 мкВ/дел ~ 1 В/дел |
| Диапазон смещения | |
| 1 МОм |
± 0.5 B (<500 мкВ/дел ) ± 1 В (500 мкВ/дел ~ 65 мВ/дел) ± 10 В (65 мВ/дел ~ 270 мВ/дел) ± 20 В (270 мВ/дел ~ 2.75 В/дел) ±100 В (2.75 мВ/дел ~ 10 В/дел ) |
| 50 Ом |
±1 В (≤135 мВ/дел) ±4 В (>135 мВ/дел ~1 В/дел) |
| Динамический диапазон | ±4 дел (12 бит) |
| Ограничение полосы пропускания | 20 МГц, 250 МГц - выбирается для каждого канала |
| Погрешность коэфф. усиления | ±2% от полной шкалы |
| Погрешность смещения |
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| ESD защита | ±8 кВ (на входе BNC) |
| Изоляция между каналами | ≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ макс. полоса) |
Параметры горизонтальной системы
| Наименование | Значение |
|---|---|
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел |
| Временное разрешение | 100 пс |
| Погрешность временной базы | ±1.5 ppm ± 1 ppm/год |
| Максимальная задержка |
Пред-запуск: -5 делений Пост-запуск: 1 с или 100 дел, что больше |
| Задержка между каналами | ≤500 пс |
| Режимы | Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор) |
Измерения
| Наименование | Значение |
|---|---|
| Курсорные | |
| Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX); отслеживания; автоизмерения |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 |
| Автоматические | |
| Количество автоизмерений | 41 тип, 14 измерений может отображаться одновременно |
| Источник | аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) |
| Диапазон измерения | основное окно, растяжка Zoom |
|
Макс. количество отображаемых на канал |
33 типа |
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS |
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
| Другие | Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени |
Математические операции
| Наименование | Значение |
|---|---|
| Количество отображаемых одновременно |
4 |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Цветовая градация | Поддерживается в математических операциях, в т.ч. БПФ |
| БПФ (FFT) | |
| Макс.длина | 1 М точек |
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
| ПОИСК И НАВИГАЦИЯ | |
| Тип | фронт, импульс |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Отображение | таблица событий во внутренней или внешней памяти |
| Кнопки навигации | Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire |
| АНАЛИЗ ОСЦИЛЛОГРАММ | |
| Pass / Fail | |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Запись | |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Макс. количество сегментов | 500000 событий запуска |
| Режим | воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов |
| Цветовая градация | |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Темы | температура, интенсивность |
| Режим | во всех режимах |
Система запуска
| Наименование | Значение |
|---|---|
| Источник запуска | аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети |
| Режим запуска | Авто, обычный, одиночный |
| Тип связи | AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Шумовая режекция | Вкл / Выкл |
| Блокировка уровня запуска | 8 нс ~ 10 с |
| Полоса запуска | |
| Внутренний | аналоговая полоса осциллографа |
| Внешний | 200 МГц |
| Чувствительность триггера | |
| Внутренний |
≥50 мВ/дел: 0,5 делений 0.7 дел (с включенной шумовой режекцией) |
| Внешний |
200 мВп-п (DC ~ 100 МГц) 500 мВп-п (100 МГц~ 200 МГц) |
| Диапазон уровня запуска | |
| Внутренний | ±5 делений от центра экрана |
| Внешний | ±5 В |
| Сеть | фикс. 40% ~ 60% |
| Внешний запуск EXT TRIG | |
| Входной импеданс | 1 МОм±1%, BNC разъем |
| Джиттер запуска (тип.) | < 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала) |
| Типы запуска |
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553 |
| Запуск по фронту | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), EXT, сеть AC Line |
| Запуск по длительности импульса | |
| Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по скорости нарастания | |
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по видеосигналу | |
| Система | NTSC, PAL и SECAM |
| Стандарт | 480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по истечении времени (TimeOut) | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по задержке | |
| Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск Установка / Удержание | |
| Фронт | нарастающий, спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по N фронту | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| RS-232/UART запуск | |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мбит/сек |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| I²C запуск | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address&Data |
| Разрядность адреса | 7 бит, 8 бит, 10 бит |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| SPI запуск | |
| Условие запуска | CS, TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| CAN запуск | |
| Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF |
| Скорость | до 5 Мбит/сек |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| CAN-FD запуск (опция HDO4000-AUTOA) | |
| Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF |
| Скорость | до 10 Мбит/сек |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| FlexRay запуск (опция HDO4000-FLEXA) | |
| Условие запуска | Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Null, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err). |
| Скорость | до 10 Мбит/сек |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| LIN запуск (опция HDO4000-AUTOA) | |
| Условие запуска | Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error |
| Скорость | до 20 Мбит/сек |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| I²S запуск (опция HDO4000-AUDIOA) | |
| Тип канала | левый, правый, левый и правый |
| Условие сравнения | =, ≠, >, <, <>, >< |
| Режимы | I2S, LJ, RJ |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| MIL-STD-1553 запуск (опция HDO4000-AEROA) | |
| Условие запуска | Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности) |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
Декодирование сигналов
| Наименование | Значение |
|---|---|
| Типы шин |
Штатно: Parallel, RS232/UART, I²C, SPI, CAN Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553 |
|
Параллельные шины Parallel |
|
| Разрядность | 4 бит |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| RS-232/UART | |
| Разрядность TX/RX | 5 бит ~ 9 бит |
| Скорость | до 20 Мбит/сек |
| Четность | Odd, Even, нет |
| Стоповые биты | 1 или 2 бита |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| I²C | |
| Параметр | адрес (c или без бита R/W), данные, ACK |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| SPI | |
| Параметр | MISO/MOSI данные |
| Тип | CS, TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| CAN | |
| Параметр | Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) |
| Тип | CAN_H, CAN_L, TX/RX, DIFF |
| Скорость | до 5 Мбит/сек |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| CAN-FD (опция HDO4000-AUTOA) | |
| Параметр | Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) |
| Тип | CAN_H, CAN_L, TX/RX, DIFF |
| Скорость | до 10 Мбит/сек |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| FlexRay (опция HDO4000-FLEXA) | |
| Параметр | ID, PL (payload), Header CRC, Cycle Count, Data, Tail CRC, DTS |
| Тип | BP, BM, RX/TX |
| Скорость | до 10 Мбит/сек |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| LIN (опция HDO4000-AUTOA) | |
| Протокол | версия (1.X или 2.X) |
| Параметр | sync, ID, data, check sum |
| Скорость | до 20 Мбит/сек |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| I²S (опция HDO4000-AUDIOA) | |
| Тип канала | левый, правый |
| Разрядность | 4 бит ~ 32 бит |
| Режимы | I2S, LJ, RJ |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| MIL-STD-1553 (опция HDO4000-AEROA) | |
| Параметр | data word, command word, status word (адрес+последние 11 бит) |
| Источник | аналоговые каналы (CH1 ~ CH4) |
Цифровой вольтметр
| Наименование | Значение |
|---|---|
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Функция измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | ACV / DCV: 4 бита |
| Звуковой сигнал |
при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона |
Частотомер
| Наименование | Значение |
|---|---|
| Источник | аналоговые каналы (CH1 ~ CH4) или внешний запуск EXT |
| Разрешение | 3 или 6 цифр, пользовательская |
| Макс. частота | макс. частота аналогового канала |
| Функция измерения | частота. период, счет импульсов |
| Суммирование | |
| источник | 48-бит счетчика |
| фронт | подсчет количества нарастающих фронтов |
| Временная база | внутренний источник опорной частоты |
Порты ввода / вывода
| Наименование | Значение | |
|
USB 3.0 Hi-speed Host |
2 на передней панели |
|
|
USB 3.0 Hi-speed Device |
1 на задней панели |
|
| LAN | 1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C) | |
| WEB интерфейс | поддержка VNC Web | |
| HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) | |
|
Вход/выход опорного сигнала 10 MHz Reference Clock In/Out |
Вход | 1, BNC разъем на задней панели |
| Параметры входного сигнала | 50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm | |
| Выход | 1, BNC разъем на задней панели | |
| Параметры выходного сигнала | 50 Ом, 1.5 Впп синусоидальная форма | |
| Aux Output комбинированный выход | Разъем |
BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND) |
|
Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
| Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс | |
| Выход компенсации пробника | Частота | меандр 1 кГц |
| Амплитуда |
0 ~ 3 Вп-п |
|
Общие характеристики
| Наименование | Значение |
|---|---|
| Тип и размер встроенного дисплея | 10.1-дюймовый сенсорный дисплей с управлением «Multi-Touch» |
| Разрешение встроенного дисплея | 1280 х 900 пикселей, соотношение сторон 16:9 |
| Тип процессора | Cortex-A72, 1.8 GHz, hexa-core |
| Системная память | 4 Гб RAM |
| Операционная система | Операционная система |
| Операционная система | Android |
|
Внутренняя энергонезависимая память |
8 Гб |
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Предохранитель | 3,15 A, T тип, 250 В |
| Потребляемая мощность | <200 Вт |
| Габаритные размеры | 358.14 мм × 214.72 мм × 120.62 мм (Ш*В*Г) |
| Вес |
3,8 кг без упаковки 5,37 кг с упаковкой |
| Полоса пропускания: | 400 МГц |
| Каналы: | 4 |
| Длина записи: | 250 млн.точек |
| Макс.частота дискретизации: | 4 Гвыб/с |
Документы
Оплата и доставка
Заказ товаров
Сделать заказ товара можно несколькими способами:
- Отправьте запрос на сайте через кнопку «ОТПРАВИТЬ ЗАПРОС НА КП» или «ЗАДАТЬ ВОПРОС»;
- Отправьте запрос на e-mail: info@sernia.ru с указанием конкретного товара или технических характеристик возможного прибора;
- Позвоните по телефону +7 (495) 204-13-17 или 8 (800) 301-13-17 (бесплатный для регионов). Секретарь соединит Вас с менеджером, который поможет сделать заказ.
Оплата товара
Оплата товара производится только по безналичному расчету. Цены в счете указываются с НДС. Условия оплаты: 100% предоплата или 50/50% (предварительно обговариваются с клиентом, зависят от условий поставки товаров).
Доставка товара
Сроки поставки товара обговариваются на этапе заказа товара. Доставка мелкогабаритного товара в пределах Москвы осуществляется собственной курьерской службой. Сроки доставки товаров из наличия - 2-3 дня после оплаты товара.
Доставка товара в регионы осуществляется службой MAJOR EXRESS. Отследить доставку товара можно по номеру накладной на сайте компании.
