Гарантия 36 месяцев
Госреестр
Производительный осциллограф формата 7-в-1 с полосой пропускания 350 МГц и 4 аналоговыми каналами.
Все характеристики
Производитель:
RIGOL Technologies, Inc. (RIGOL)
Поделиться:
Цена по запросу
Отправить запрос на КП
Описание
Характеристики
Документы
Оплата и доставка
Описание

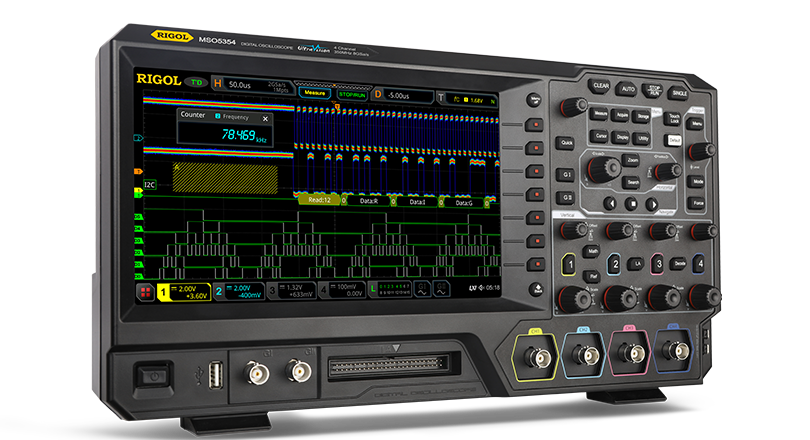

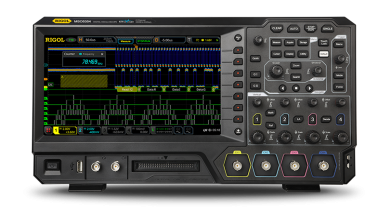

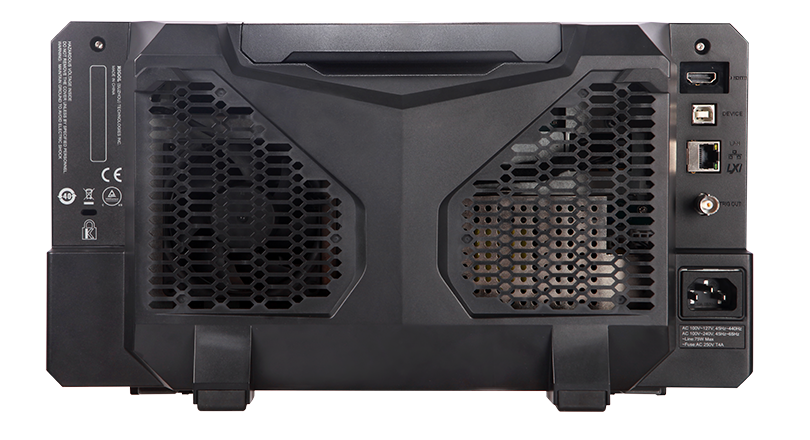

Описание осциллографа RIGOL MSO5354 MAX
MSO5354 MAX – представляет собой 4-х канальный цифровой осциллограф с полосой пропускания 350 МГц с большим набором функций, выполненный в компактном корпусе и реализованный на чипсете «Phoenix» с использованием архитектуры UltraVision II собственной разработки компании RIGOL.
Осциллограф RIGOL MSO5354 MAX функционально объединяет 7 приборов в одном:
- цифровой осциллограф,
- анализатор спектра,
- цифровой вольтметр,
- высокоточный частотомер,
- анализатор протоколов последовательной передачи данных,
- 16-ти канальный логический анализатор,
- генератор сигналов произвольной формы.
RIGOL RIGOL MSO5354 MAX – это максимальная комплектация прибора и представляет собой комплексный инструмент, отвечающий большинству Ваших потребностей в осциллографических измерениях, и включает в базовую поставку следующие опции:
- 16-канальный логический пробник (опция PLA2216);
- комплект опций MSO5000-BND:
- функция запуска и анализа сигналов протоколов передачи данных I2C, SPI (опция MSO5000-EMBD),
- функция запуска и анализа сигналов протоколов передачи данных CAN, LIN (опция MSO5000-AUTO),
- функция запуска и анализа сигналов протоколов передачи данных FlexRay (опция MSO5000-FLEX),
- функция запуска и анализа сигналов протоколов передачи данных I2S (опция MSO5000-AUDIO),
- функция запуска и анализа сигналов протоколов передачи данных MIL-STD-1553 (опция MSO5000-AERO),
- функция анализа источников питания (опция MSO5000-PWR),
- 2-канальный генератор сигналов произвольной формы 25 МГц (MSO5000-AWG).
Особенности осциллографа MSO5104
- частота дискретизации: до 8 Гвыб/с
- полоса пропускания: 350 МГц
- сверхвысокое отношение частоты дискретизации к верхней частоте пропускания аналогового канала (от 23Х – при 350 МГц до 114Х – при 70 МГц), лучшее для приборов этого класса
- 4 аналоговых канала, 16 цифровых каналов
- глубина памяти: до 200 Мвыб (опция)
- высокая скорость обновления сигналов: 500 000 осц./с
- запись и воспроизведение: до 450 000 кадров
- функции 7 измерительных приборов в 1: цифровой осциллограф, 16-ти канальный логический анализатор, анализатор спектра, генератор сигналов произвольной формы, цифровой вольтметр, 6-разрядный частотомер и сумматор, анализатор протоколов
- построение диаграмм Боде
- сенсорный дисплей: 9 дюймов (1024 х 600 пикселей)
- отображение сигнала с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала
- навигационные клавиши, журнал событий
- интерфейсы: USB, LAN (Web Control), HDMI
Применение
- Разработка, производство, ремонт, сервисное обслуживание электронных устройств, средств и систем связи, НЧ/ВЧ-изделий
- Анализ параметров источников питания
- Анализ сигналов протоколов последовательной передачи данных
- Спектральный анализ электромагнитной обстановки (необходим набор пробников ближнего поля NFP-3)
- Проведение НИОКР
- Образовательная деятельность.
Назначение
Преимущества
- Количество входных аналоговых каналов: 4
- Максимальная полоса пропускания: 350 МГц
- Максимальная частота дискретизации: 8 Гвыб/с
- Cверхвысокое отношение частоты дискретизации к верхней частоте пропускания аналогового канала
- Максимальная глубина памяти: 200 Мвыб
- Скорость захвата осциллограмм: 500 000 осц/с
- Разрешение по вертикали: от 8 до 12 бит (режим высокого разрешения)
- Анализ спектра: 1 млн. точек
- Построение диаграмм Боде
- Интерфейсы: USB, LAN (Web Control), HDMI,
- Навигационные клавиши, журнал событий
- 7 измерительных приборов в 1: цифровой осциллограф, 16-ти канальный логический анализатор, анализатор спектра, генератор сигналов произвольной формы, цифровой вольтметр, 6-разрядный частотомер и сумматор, анализатор протоколов
- Размер сенсорного дисплея: 9 дюймов
- Логический пробник: PLA2216 (в комплекте поставки)
| Построение диаграмм Боде (логарифмической амплитудно-фазовой характеристики) для измерения устойчивости замкнутого контура источников питания: помогает инженеру быстро определить стабильность системы путем анализа таких параметров, как запас по фазе и запас по усилению. | 9 дюймовый сенсорный экран: управление жестами как наиболее удобный и современный способ взаимодействия. |
|
|
|
|
|
| Дистанционное управление с помощью функции Web-control: пользователю нужно только ввести IP-адрес осциллографа в адресную строку веб-браузера, после чего он может открыть программное обеспечение для веб-управления и легко управлять прибором. | Поддержка до 450 000 кадров записи сигналов: аппаратная функция записи осциллограмм использует технологию сегментированной памяти, которая может выборочно захватывать и сохранять соответствующий сигнал пользователя, устанавливая условия запуска, и отмечать время на сигнале, что не только обеспечивает эффективность сбора, но и еще больше расширяет общее время наблюдения осциллограммы. |
|
|
| Скорость обновления сигналов более 500 000 осц./с: сведёт к минимуму временные потери между событиями и увеличит количество наблюдений за случайными и спорадическими событиями. | Сверхвысокое отношение частоты дискретизации к полосе пропускания: при частоте дискретизации в реальном времени до 8 Гвыб/с и полосе пропускания 350 МГц, отношение равно 23, максимальная глубина памяти хранения осциллограмм 200 Мвыборок, что делает осциллографы MSO5000 одним из лучших в своём классе. |
|
|
| Полное использование аппаратной памяти: позволяет захватывать больше событий за один сбор данных. Это дает пользователям достаточно времени для наблюдения, сохраняя при этом большую часть деталей формы сигнала. Таким образом, пользователи могут не только получить подробную информацию о формах сигнала, но и сделать полный обзор форм сигнала. | Тестирование оборудование по маске на «Годен/Негоден»: может использоваться для мониторинга сигналов в течение длительного времени, мониторинга сигналов во время проектирования и тестирования сигналов на производственной линии. Позволяет быстро составить статистику вероятности возникновения аномалий сигнала. |
|
|
Характеристики
Технические характеристики осциллографов RIGOL MSO5354 MAX
| Полоса пропускания аналогового канала, (-3 дБ): | 350 МГц |
| Максимальная глубина памяти (опция MSO5000-2RL) |
200 млн. точек (1 канал) 100 млн. точек (2 канала) 50 млн. точек (4 канала) |
| Расчётное время нарастания (от 10% до 90%, типовое) | ≤1 нс |
| Количество входных каналов | 4 аналоговых входа |
| Режим выборки | Выборка в реальном времени |
| Максимальная частота дискретизации |
8 Гвыб/с (1 канал) 4 Гвыб/с (при 2-х включенных каналах) 2 Гвыб/с (при 4-х включенных каналах) |
| Максимальная скорость захвата сигнала | ≥ 500 000 осц./сек (режим UltraAcquire) |
| Аппаратная запись и воспроизведение сигналов в реальном времени | ≥ 450 000 кадров (один канал) |
| Пиковый детектор | Захват глитчей длительностью от 500 пс |
| Тип и размер встроенного дисплея | 9 дюймовый емкостный дисплей с функцией мультитач |
| Разрешение дисплея | 1024 х 600 пикселей |
| Система вертикального отклонения аналоговых каналов | |
| Входная связь | По постоянному току, переменному току, заземление |
| Входной импеданс | 1 МОм ± 1% |
| Входная емкость | 17 пФ ± 3 пФ |
| Максимальное входное напряжение, с пробником: | CAT I 300 В СКЗ, 400 В ПИК |
| Вертикальное разрешение (АЦП) | 8 бит |
| Чувствительность по вертикали: | от 500 мкВ/дел до 10 В/дел |
| Диапазон смещения по постоянному току: |
± 1 В (500 мкВ/дел ~ 50 мВ/дел) ± 30 В (51 мВ/дел ~ 260 мВ/дел) ± 100 В (>265 мВ/дел ~ 10 В/дел) |
| Динамический диапазон | ±5 делений (8 бит) |
| Точность усиления постоянного тока | 3% от полной шкалы |
| Точность смещения постоянного тока |
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение) >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение) |
| Изоляция между каналами | 40 дБ |
| Максимальное статическое напряжение на входном разъёме | ±8 кВ |
| Система вертикального отклонения цифровых каналов | |
| Количество каналов | 16 (D0~D7, D8~D15) |
| Диапазон пороговых уровней | ± 15,0 В, с шагом 10 мВ |
| Максимальный диапазон входных напряжений | ± 40 В пик |
| Минимальный диапазон входных уровней | 500 мВ п-п |
| Входной импеданс | 101 кОм |
| Входная ёмкость | 8 пФ |
| Вертикальное разрешение | 1 бит |
| Горизонтальная развертка аналоговых каналов | |
| Диапазон временной развертки |
от 1 нс/дел до 1000 с/дел точная настройка |
| Разрешение по времени | 10 пс |
| Точность временной развёртки | ±10 ppm ± 10 ppm/год |
| Горизонтальная развертка цифровых каналов | |
| Минимальная ширина детектируемого импульса | 5 нс |
| Максимальная частота на входе | 200 МГц |
| Межканальная временная задержка | 2 нс (тип), 5 нс (макс) |
| Система сбора данных | |
| Макс. глубина памяти стандартная, аналоговые каналы | 100 Мточек (1 канал), 50 Мточек (2 канала), 25 Мточек (4 канала) |
| Макс. глубина памяти расширенная (опция MSO5000-2RL), аналоговые каналы | 200 Мточек (1 канал), 100 Мточек (2 канала), 50 Мточек (4 канала) |
| Макс. частота дискретизации, цифровые каналы | 1 Гвыб/с (все каналы) |
| Макс. глубина памяти, цифровые каналы | 25 Мточек (все каналы) |
| Режим среднего значения, опционально | 2, 4, 8, 16…65536 |
| Пиковое детектирование глитчей | 500 пс |
| Режим высокого разрешения | 12 бит |
| Система запуска | |
| Источник сигнала запуска | Аналоговые каналы (1 – 4), цифровые каналы (D0~D15), сеть переменного тока |
| Режим запуска | Автоматический, нормальный, одиночный |
| Диапазон удержания | От 8 нс до 10 с |
| Полоса пропускания системы запуска | Полоса пропускания аналоговых входов |
| Чувствительность системы запуска |
1,0 дел. или 5 мВ п-п (большее значение); <10 мВ/дел 0,5 дел.; ≥ 10 мВ/дел При включенном шумоподавлении чувствительность триггера снижается вдвое |
| Типы запуска | Зональный, по фронту, по импульсу, по наклону, по видео, по шаблону, по продолжительности, по тайм-ауту, по ранту, по окну, по установке/удержанию, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, по LIN, по FlexRay, I2S, MIL-STD-1553 |
| Декодирование протоколов последовательной передачи данных | |
| Количество декодеров | 4, поддержка одновременно четырех типа протоколов |
| Тип декодируемых каналов | Parallel, RS232, UART, I2C, SPI, LIN, CAN, FlexRay, I2S, MIL-STD-1553 |
| Генератор сигналов произвольной формы (опция MSO5000-AWG) | |
| Количество выходных каналов | 2 |
| Частота дискретизации | 200 Мвыб/с |
| Разрешение по вертикали | 14 бит |
| Максимальная выходная частота | 25 МГц |
| Стандартные выходные сигналы | Синус, прямоугольник, пила, импульс, DC, шум |
| Записанные шаблоны | Sinc, Exp. Rise, Exp. Fall, ECG, Gauss, Lorentz, Haversine |
| Цифровой вольтметр | |
| Цифровой вольтметр | 3 разряда ACV/DCV |
| Функции вольтметра |
Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичного значения напряжения переменного тока |
| Высокоточный частотомер | |
| Высокоточный частотомер | до 6 разрядов, устанавливаемое пользователем |
| Функции частотомера | измерение частоты, периода, сумматор |
| Частотный диапазон частотомера | от 0 до верхней частоты рабочего диапазона |
| Сумматор | до 48 разрядов |
| Набор команд | |
| Поддержка формата команд | SCPI (IEEE488.2) |
| Общие характеристики | |
| Тип и размер встроенного дисплея | 9-дюймовый сенсорный дисплей с управлением «Multi-Touch» |
| Разрешение встроенного дисплея | 1024 х 600 пикселей |
| Масштабная сетка | 10 делений по вертикали х 8 делений по горизонтали |
| Послесвечение |
Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
| Яркость | 256 уровней интенсивности (LCD, HDMI). |
| Интерфейсы связи | USB 2.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control |
| Видеовыход | HDMI 1.4 |
| Выход меандра (калибровка пробников) | 1 кГц, амплитуда 0,3 В, прямоугольный сигнал |
| Напряжение и сила тока сети питания | 100 В – 240 В, 45 – 440 Гц |
| Максимальная потребляемая мощность | 75 ВА |
| Диапазон рабочих температур | От 0℃ до +50℃ |
| Диапазон температур хранения | От -30℃ до +60℃ |
| Относительная влажность | Не более 90% |
| Габаритные размеры (ШхВхГ) | 367 х 200 х 130 мм |
| Высота для монтажа в измерительную стойку | 5 U |
| Вес | 3,5 кг |
| Полоса пропускания: | 350 МГц |
| Каналы: | 4/16 |
| Длина записи: | 200 Мточек |
| Макс.частота дискретизации: | 8 Гвыб/с |
