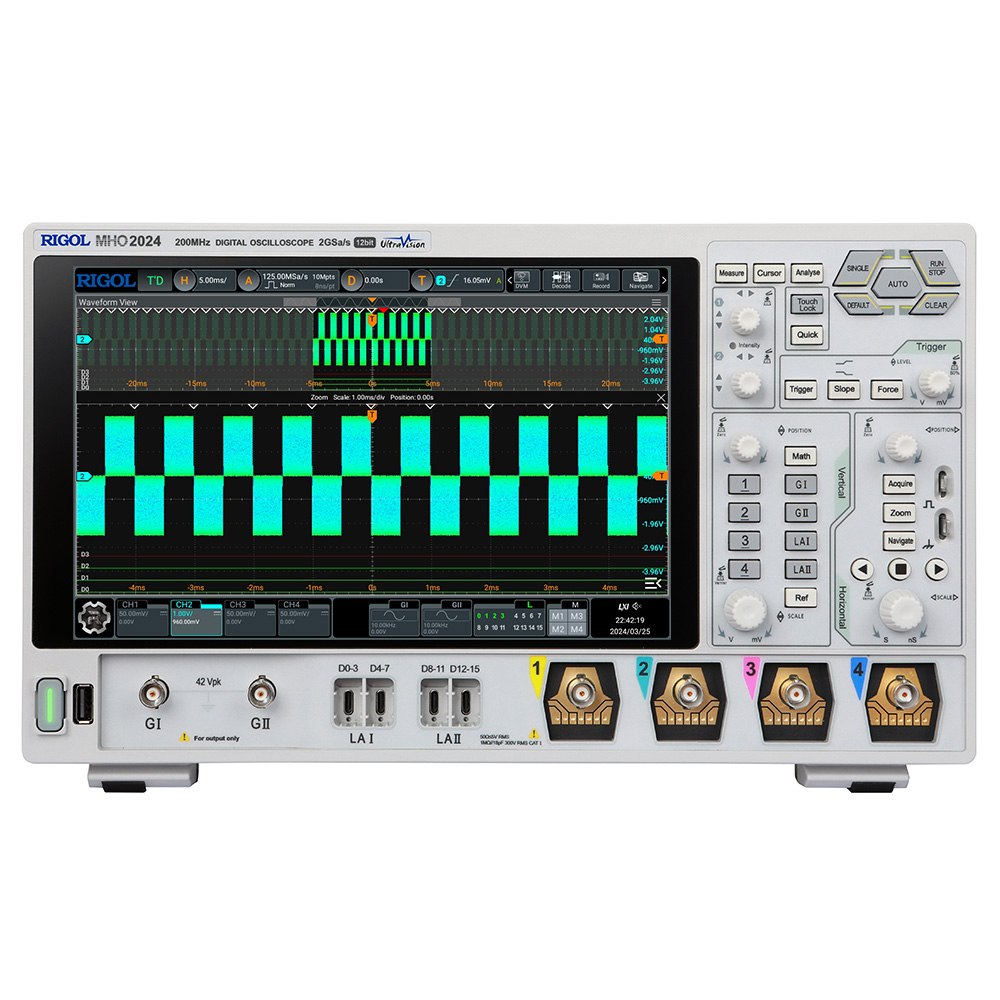

RIGOL MHO2024 - цифровой осциллограф

Полоса пропускания аналогового канала:

-50 Ом,-3 дБ

-1 МОм,-3 дБ

200 МГц

200 МГц

Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом

≤2,0 нс

Количество входных каналов

4 аналоговых входа + 1 внешний вход запуска + 16 логических каналов

Количество выходных каналов

2-х канальный генератор сигналов произвольной формы (опция MHO2000-AWG)

Максимальная глубина памяти

500 млн. точек (1 канал, 2 канала)

250 млн. точек (4 канала)

Режим выборки

Выборка в реальном времени

Максимальная частота дискретизации

2 Гвыб/с

Максимальная скорость захвата сигнала

200 000 осц./сек (векторный режим)

1 000 000 осц./сек (режим UltraAcquire)

Вертикальное разрешение (АЦП)

12 бит

Режим высокого разрешения

16 бит

Аппаратная запись и воспроизведение сигналов в реальном времени

Макс. 500 000 кадров

Минимальная длительность захватываемых глитчей

500 пс

Тип и размер встроенного дисплея

10,1 дюймовый емкостный дисплей с функцией мультитач

Разрешение дисплея

1280 х 800 пикселей

Система вертикального отклонения аналоговых каналов

Входная связь

По постоянному току, переменному току или заземление

Входной импеданс

1 МОм ± 1%, 50 Ом ± 1%

Входная емкость

19 пФ ± 3 пФ

Настройка затухания пробника

По напряжению

0,001X, 0,002X, 0,003Х, 0,005X, 0,01X, 0,02X, 0,03Х, 0,05X, 0,1X, 0,2X, 0,3Х, 0,5X, 1X, 2X, 3Х, 5X, 10X, 20X, 30Х, 50X, 100X, 200X, 300Х, 500X, 1000X, 2000X, 3000Х, 5000X, 10000X, 20000X, 30000Х, 50000X, определяемая пользователем

По току

0,001 В/А, 0,002 В/А, 0,003 В/А, 0,005 В/А, 0,01 В/А, 0,02 В/А, 0,03 В/А, 0,05 В/А, 0,1 В/А, 0,2 В/А, 0,3 В/А, 0,5 В/А, 1 В/А, 2 В/А, 3 В/А, 5 В/А, 10 В/А, определяемая пользователем

Идентификация пробников

Автоматическая идентификация - RIGOL Probe

Максимальное входное напряжение, с пробником:

            1 МОм

CAT I 300 В _СКЗ, 400 В _ПИК (DC+AC _СКЗ)

            50 Ом

5 В _СКЗ

Стандартное разрешение

12 бит

Режим высокого разрешения

16 бит

Чувствительность по вертикали:

            1 МОм

от 200 мкВ/дел до 10 В/дел

            50 Ом

от 200 мкВ/дел до 1 В/дел

Диапазон смещения по постоянному току:

            1 МОм

± 1 В (≥1 мВ/дел, ≤65 мВ/дел)

± 10 В (>65 мВ/дел, ≤270 мВ/дел)

± 20 В (>270 мВ/дел, ≤2,75 В/дел)

± 100 В (>2,75 В/дел, ≤10 В/дел)

            50 Ом

±1 В (≥1 мВ/дел, ≤135 мВ/дел)

±4 В (>135 мВ/дел)

Динамический диапазон

±4 делений (12 бит)

Ограничение полосы пропускания, тип.

20 МГц, полная полоса, для каждого канала в отдельности

Точность усиления постоянного тока

±1% (≥5 мВ)

±2% (<5 мВ)

Точность смещения постоянного тока

≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение)

>200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение)

Изоляция между каналами

≥100:1 (от постоянного тока до 200 МГц)

Максимальное статическое напряжение на входном разъёме BNC

±8 кВ

Система вертикального отклонения цифровых каналов

Количество входных каналов

16 (DO-D15), 4 группы каналов по 4 канала в каждой, в том числе: D0~D3, D4~D7, D8~D11, D12~D15.

Диапазон пороговых уровней

±15,0 В с шагом 10 мВ

Точность установки пороговых уровней

± (100 мВ+3% от порогового значения)

Виды пороговых уровней

ТТЛ (1,4 В), КМОП5.0(2,5 В), КМОП3.3(1,65 В), КМОП2.5(1,25 В), CMOS1.8(0,9 В), ECL (-1,3 В), PECL (3,7 В), LVDS(1,2 В), 0,0 В, определяемая пользователем (4 канала с набором регулируемых порогов)

Максимальное входное напряжение

±40 В пиковое CAT I; мгновенное перенапряжение 800 Впик;

Максимальный входной динамический диапазон

±10 В + порог

Минимальный размах напряжения

500 мВ пик-пик

Входное сопротивление

~ 100 кОм ± 1%

Нагрузка пробника

~ 11 пФ

Вертикальное разрешение

1 бит

Горизонтальная развертка

Диапазон временной развертки

от 2 нс/дел до 500 с/дел

точная настройка

Разрешение по времени

100 пс

Точность временной развёртки

±1,5 ppm ± 1 ppm/год

Диапазон задержки временной развертки

перед запуском

после запуска

-5 дел

макс. 1 с или 100 дел

Точность измерения приращения временной развертки

± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс

Коррекция межканального смещения

±100 нс, точность ±1 пс

Задержка между каналами

≤200 пс

Горизонтальная развёртка

YT – по умолчанию

XY – 1/2/3/4 каналы

SCAN - временная развертка ≥ 200 мс/дел

ROLL - временная развертка ≥ 50 мс/дел или ≥ 100 мс/дел (опция) путем регулировки горизонтальной развертки

Система сбора данных

Максимальная частота дискретизации в аналоговом канале

2 Гвыб/с

Обнаружение гличтей, пиковых выбросов

до 500 пс

Максимальная глубина памяти аналогового канала

500 Мточек (1-2 канала), 250 Мточек (4 канала)

Режим среднего значения, опционально

2, 4, 8, 16…65536

Режим высокого разрешения

14 бит, 16 бит

Скорость захвата и записи сигналов

до 1 000 000 осц/с

Скорость захвата сигналов в векторном режиме

≤ 200 000 осц/с

Система запуска

Источник сигнала запуска

Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока

Режим запуска

Автоматический, нормальный, одиночный

Тип связи

AC (16 кГц частота среза для внутреннего триггера), DC, для внутреннего запуска: ФВЧ (200 кГц), ФНЧ (180 кГц)

Шумоподавление

Добавляет гистерезис в цепь триггера (только внутренний триггер), опционально вкл. или выкл.

Диапазон удержания

От 8 нс до 10 с

Полоса пропускания системы запуска:

            внутренний источник запуска

Полоса пропускания аналоговых входов

            внешний вход запуска

200 МГц

Чувствительность системы запуска:

            внутренний источник запуска

0,5 деления; ≥50 мВ/дел

0,7 деления, при включённом шумоподавлении

            внешний вход запуска

200 мВ (пик-пик) (DC – 100 МГц);

500 мВ (пик-пик) (100 МГц – 200 МГц)

Импеданс внешнего входа запуска

1 МОм ±1%, BNC разъем

Джиттер триггера

≤ 1 нс _СКЗ

Диапазон установки порога срабатывания запуска:

            внутренний источник запуска

± 5 делений от центра экрана

            внешний вход запуска

± 5 В

            питающая сеть переменного тока

Фиксированное значение 40% - 60 %

Типы запуска

Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, опционально по: LIN, FlexRay, I2S, MIL-STD-1553

Поиск и навигация

Тип

Фронт, ширина импульса

Источник

Аналоговый канал

Отображение результатов

Событие просматриваются или экспортируется во внешнюю/внутреннюю память.

Навигация

По времени: просмотр полученных сигналов в хронологическом порядке.

По событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска.

По сегментам кадра: просмотр сегментов кадра, собранных в режиме покадровой съемки.

Измерение формы сигнала

Курсор

Количество курсоров: 2 пары курсоров по осям X и Y.

Ручной режим:

-Отклонение напряжения между курсорами (ΔY).

-Отклонение по времени между курсорами (ΔX).

-Обратная величина ΔX (Гц) (1/ΔX).

Режим отслеживания:

-Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X.

-Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y.

Автоматизированное измерение:

-Позволяет отображать курсор во время автоматического измерения.

Режим XY:

-Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY.

X = Канал 1, Y = Канал 2

Автоматическое измерение

Количество измерений:

-41 (в том числе до 14 измерений могут отображаться одновременно на экране).

-Источник измерения:

CH1 - CH8, Math1 - Math 4

-Диапазон измерений

Основной вид, увеличение.

Измерения:

-Отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно.

Вертикальные измерения:

-Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область,

периодическая область и среднеквадратичное значение переменного тока.

Горизонтальные измерения:

-период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество

нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+Скорость нарастания и -Скорость нарастания.

Другие:

-задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓)

Статистика:

-элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт.

-Устанавливаемое статистическое время

Математическая обработка сигналов

Количество математических функций

Отображает 4 математические функции одновременно

Арифметика

A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop

Цветовая гамма

Поддержка БПФ.

БПФ

-Размер записи: до 1 Mточек

-Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник.

-Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем.

Анализ осциллограмм

Запись сигналов

Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000.

Источник сигнала: Все аналоговые каналы.

Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;

способен вычислять, измерять и декодировать

воспроизводимые сигналы.

Тест «Годен/Не годен»

Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана.

Источник сигнала: Все аналоговые каналы.

Цветовая гамма

Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы

Последовательное декодирование

Количество декодеров

4, поддержка одновременно четырех типа протоколов

Тип декодируемых каналов

Стандарт: Parallel, RS232/UART, I²C, SPI, CAN

Опционально: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553.

Построение диаграмм Боде (только при активном AFG)

Начальная частота

10 Гц ~ 3 МГц

Конечная частота

100 Гц ~ 30 МГц

Точек на декаду

10 ~ 100

Амплитуда на выходе

1 МОм: 20 мВ ~ 10 В

50 Ом: 10 мВ ~ 5 В

Генератор сигналов произвольной формы и стандартных функций (AFG)

Количество выходных каналов

2

Частота дискретизации

1 Гвыб/с

Вертикальное разрешение

16 бит

Максимальная выходная частота

50 МГц

Формы выходного сигнала

синусоидальная, прямоугольная, пилообразная, постоянный ток, шум, Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, гауссовский, Лоренц, полусинусоидальная, задаваемая пользователем (произвольная)

Точность межканальной синхронизации

200 пс

Параметры выходных сигналов генераторов

Синусоидальный сигнал

Диапазон частот

Неравномерность АЧХ

Гармонические искажения

Негармонические искажения

Общие гармонические искажения

Отношение сигнал/шум

1 мкГц ~ 50 МГц

± 0,5 дБ (отн. 1 кГц)

- 40 дБн

- 40 дБн

< 1%

40 дБ

Прямоугольный сигнал

Диапазон частот

Время нарастания и спада (регулируемое)

Выброс

Ширина импульса

Ширина рабочего цикла

Джиттер

1 мкГц ~ 20 МГц

≥ 9 нс (10%~90%)

< 4%

≥ 10 нс

10% ~ 90 % или 10 нс (большая из величин)

500 пс

Пилообразный сигнал

Диапазон частот

Нелинейность

Симметрия

1 мкГц ~ 2 МГц

1%

0 ~ 99,9%

Шум

40 МГц

Частотные параметры

Точность установки

Разрешение

100 ppm

0,1 Гц или 4 бита (большая из этих величин)

Амплитудные параметры

Диапазон

Разрешение

Точность установки

2 мВ _{ПИК-ПИК} ~ 10 В _{ПИК-ПИК} (1 МОм)

1 мВ _{ПИК-ПИК} ~ 5 В _{ПИК-ПИК} (50 Ом)

100 мкВ или 3 бита (большая из этих величин)

± (2% от установленного значения + 1 мВ) (1 кГц)

Смещение постоянного тока

Диапазон

Разрешение

Точность установки

-10 В ~ +10 В

100 мкВ или 3 бита (большая из этих величин)

± (2 % от значения настройки смещения + 5 мВ + 0,5 % от амплитуды)

Модуляция

AM

Модулирующие сигналы

Форма несущей

Источник модуляции

Глубина модуляции

Диапазон модулирующих частот

синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум

синус, прямоугольник, пила и встроенные формы

внутренний

0 ~ 120 %

2 мГц ~ 1 МГц

ЧМ

Модулирующие сигналы

Форма несущей

Источник модуляции

Смещение частоты

Диапазон модулирующих частот

синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум

синус, прямоугольник, пила и встроенные формы

внутренний

0 ~ 1 кГц

2 мГц ~ 1 МГц

ФМ

Модулирующие сигналы

Форма несущей

Источник модуляции

Фазовый сдвиг

Диапазон модулирующих частот

синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум

синус, прямоугольник, пила и встроенные формы

внутренний

0°～<
