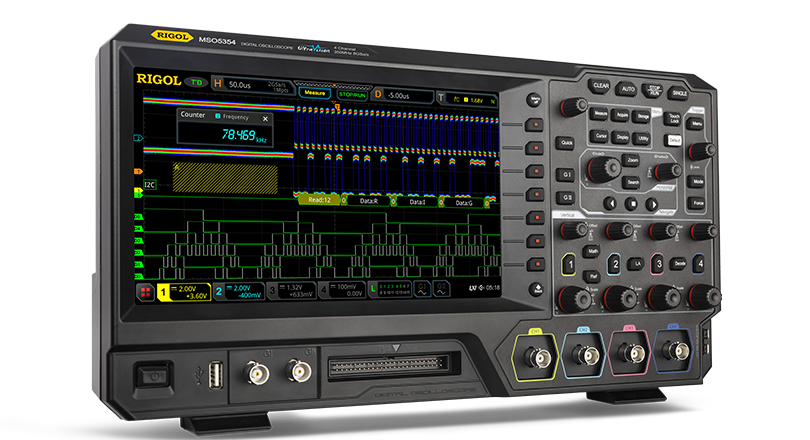

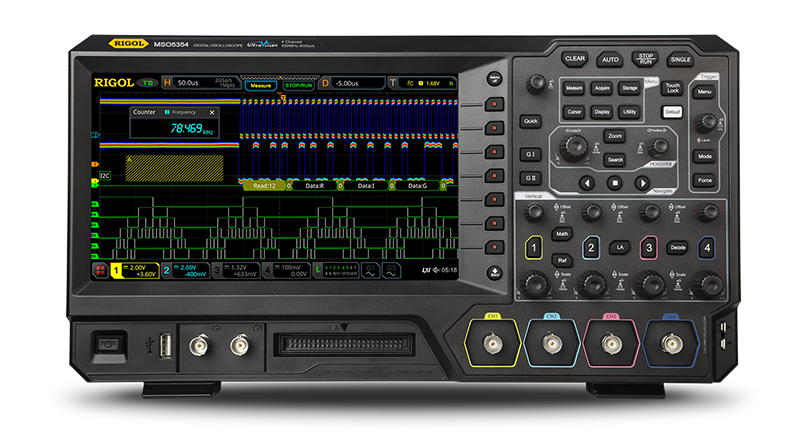

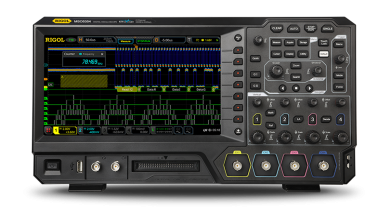

RIGOL MSO5204 — цифровой осциллограф

Полоса пропускания аналогового канала, (-3 дБ):

200 МГц

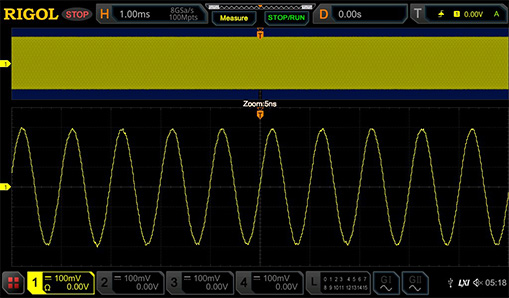

Максимальная глубина памяти (опция MSO5000-2RL)

200 млн. точек (1 канал)

100 млн. точек (2 канала)

50 млн. точек (4 канала)

Расчётное время нарастания (от 10% до 90%, типовое)

≤1,75 нс

Количество входных каналов

4 аналоговых входа

Режим выборки

Выборка в реальном времени

Максимальная частота дискретизации

8 Гвыб/с (1 канал)

4 Гвыб/с (при 2-х включенных каналах)

2 Гвыб/с (при 4-х включенных каналах)

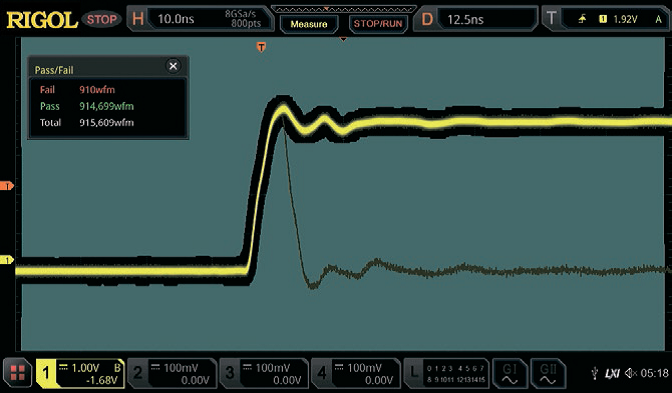

Максимальная скорость захвата сигнала

≥ 500 000 осц./сек (режим UltraAcquire)

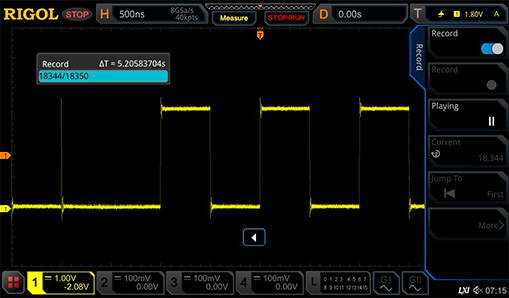

Аппаратная запись и воспроизведение сигналов в реальном времени

≥ 450 000 кадров (один канал)

Пиковый детектор

Захват глитчей длительностью от 500 пс

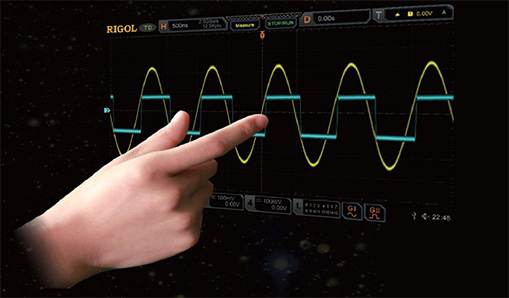

Тип и размер встроенного дисплея

9 дюймовый емкостный дисплей с функцией мультитач

Разрешение дисплея

1024 х 600 пикселей

Система вертикального отклонения аналоговых каналов

Входная связь

По постоянному току, переменному току, заземление

Входной импеданс

1 МОм ± 1%

Входная емкость

17 пФ ± 3 пФ

Максимальное входное напряжение, с пробником:

CAT I 300 В _СКЗ, 400 В _ПИК

Вертикальное разрешение (АЦП)

8 бит

Чувствительность по вертикали:

от 500 мкВ/дел до 10 В/дел

Диапазон смещения по постоянному току:

± 1 В (500 мкВ/дел ~ 50 мВ/дел)

± 30 В (51 мВ/дел ~ 260 мВ/дел)

± 100 В (>265 мВ/дел ~ 10 В/дел)

Динамический диапазон

±5 делений (8 бит)

Точность усиления постоянного тока

3% от полной шкалы

Точность смещения постоянного тока

≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение)

>200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение)

Изоляция между каналами

40 дБ

Максимальное статическое напряжение на входном разъёме

±8 кВ

Система вертикального отклонения цифровых каналов

Количество каналов

16 (D0~D7, D8~D15)

Диапазон пороговых уровней

± 15,0 В, с шагом 10 мВ

Максимальный диапазон входных напряжений

± 40 В пик

Минимальный диапазон входных уровней

500 мВ п-п

Входной импеданс

101 кОм

Входная ёмкость

8 пФ

Вертикальное разрешение

1 бит

Горизонтальная развертка аналоговых каналов

Диапазон временной развертки

от 2 нс/дел до 1000 с/дел

точная настройка

Разрешение по времени

10 пс

Точность временной развёртки

±10 ppm ± 10 ppm/год

Горизонтальная развертка цифровых каналов

Минимальная ширина детектируемого импульса

5 нс

Максимальная частота на входе

200 МГц

Межканальная временная задержка

2 нс (тип), 5 нс (макс)

Система сбора данных

Макс. глубина памяти стандартная, аналоговые каналы

100 Мточек (1 канал), 50 Мточек (2 канала), 25 Мточек (4 канала)

Макс. глубина памяти опционная (MSO5000-2RL), аналоговые каналы

200 Мточек (1 канал), 100 Мточек (2 канала), 50 Мточек (4 канала)

Макс. частота дискретизации, цифровые каналы

1 Гвыб/с (все каналы)

Макс. глубина памяти, цифровые каналы

25 Мточек (все каналы)

Режим среднего значения, опционально

2, 4, 8, 16…65536

Пиковое детектирование глитчей

500 пс

Режим высокого разрешения

12 бит

Система запуска

Источник сигнала запуска

Аналоговые каналы (1 – 4), цифровые каналы (D0~D15), сеть переменного тока

Режим запуска

Автоматический, нормальный, одиночный

Диапазон удержания

От 8 нс до 10 с

Полоса пропускания системы запуска

Полоса пропускания аналоговых входов

Чувствительность системы запуска

1,0 дел. или 5 мВ _п-п (большее значение); <10 мВ/дел

0,5 дел.; ≥ 10 мВ/дел

При включенном шумоподавлении чувствительность триггера снижается вдвое

Типы запуска

Стандартно: зональный, по фронту, по импульсу, по наклону, по видео, по шаблону, по продолжительности, по тайм-ауту, по ранту, по окну, по установке/удержанию, по задержке, по N-му фронту

Опционально: по I2C, по SPI, по RS232/UART, по CAN, по LIN, по FlexRay, I2S, MIL-STD-1553

Декодирование протоколов последовательной передачи данных

Количество декодеров

4, поддержка одновременно четырех типа протоколов

Тип декодируемых каналов

Стандарт: Parallel

Опционально: RS232, UART, I2C, SPI, LIN, CAN, FlexRay, I2S, MIL-STD-1553

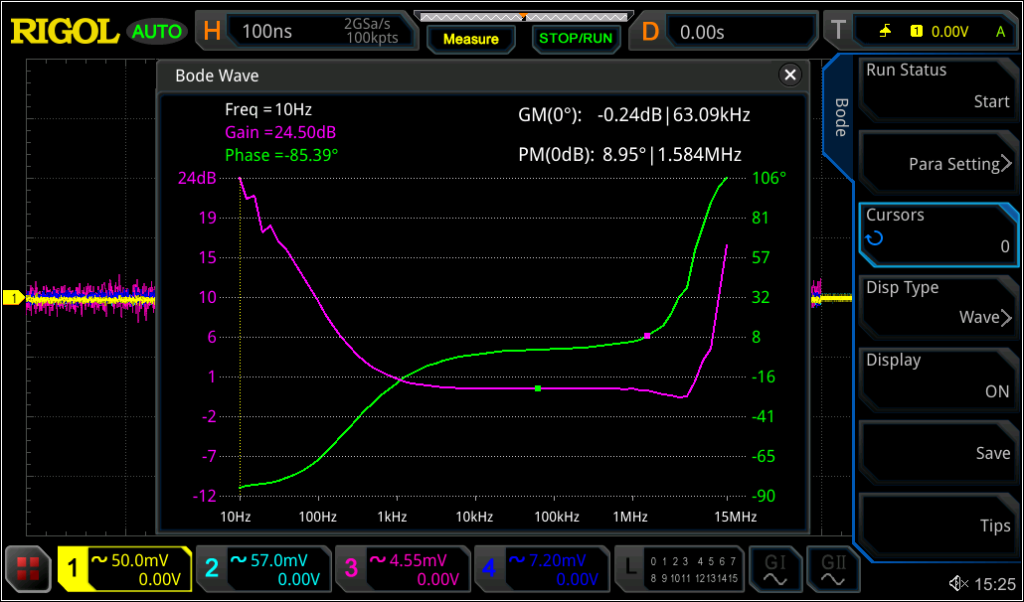

Генератор сигналов произвольной формы (опция MSO5000-AWG)

Количество выходных каналов

2

Частота дискретизации

200 Мвыб/с

Разрешение по вертикали

14 бит

Максимальная выходная частота

25 МГц

Стандартные выходные сигналы

Синус, прямоугольник, пила, импульс, DC, шум

Записанные шаблоны

Sinc, Exp. Rise, Exp. Fall, ECG, Gauss, Lorentz, Haversine

Цифровой вольтметр

Цифровой вольтметр

3 разряда ACV/DCV

Функции вольтметра

Измерение напряжения постоянного тока;

измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока;

измерение среднеквадратичного значения напряжения переменного тока

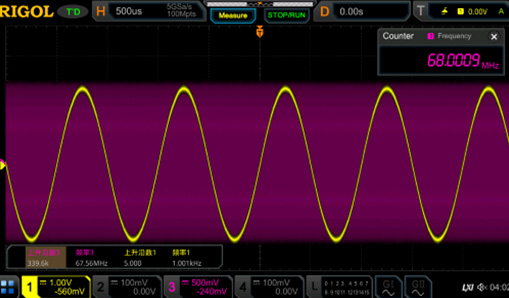

Высокоточный частотомер

Высокоточный частотомер

до 6 разрядов, устанавливаемое пользователем

Функции частотомера

измерение частоты, периода, сумматор

Частотный диапазон частотомера

от 0 до верхней частоты рабочего диапазона

Сумматор

до 48 разрядов

Набор команд

Поддержка формата команд

SCPI (IEEE488.2)

Общие характеристики

Тип и размер встроенного дисплея

9-дюймовый сенсорный дисплей с управлением «Multi-Touch»

Разрешение встроенного дисплея

1024 х 600 пикселей

Масштабная сетка

10 делений по вертикали х 8 делений по горизонтали

Послесвечение

Выключено;

Бесконечное послесвечение;

Настраиваемое послесвечение (от 100 мс до 10 с)

Яркость

256 уровней интенсивности (LCD, HDMI).

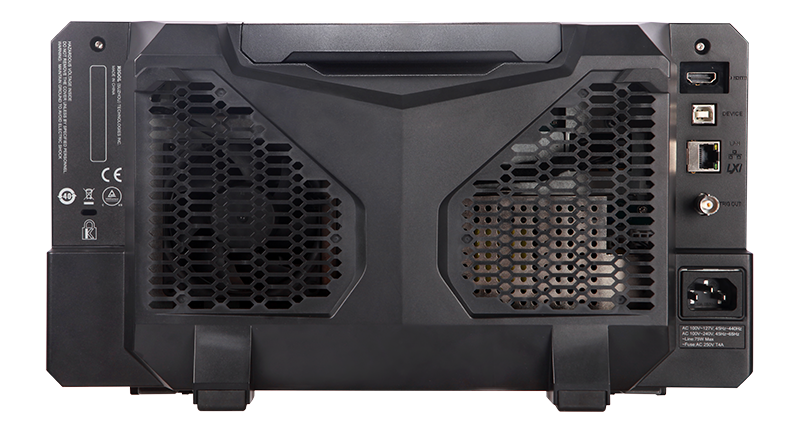

Интерфейсы связи

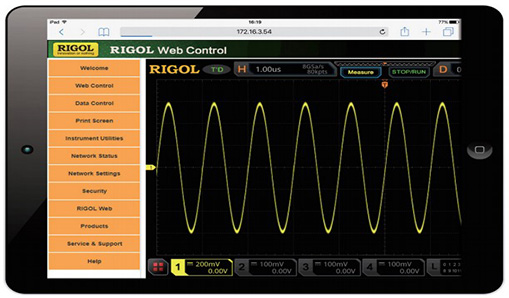

USB 2.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control

Видеовыход

HDMI 1.4

Выход меандра (калибровка пробников)

1 кГц, размах 3 В, прямоугольный сигнал

Напряжение и сила тока сети питания

100 В – 240 В, 45 – 440 Гц

Максимальная потребляемая мощность

75 ВА

Диапазон рабочих температур

От 0℃ до +50℃

Диапазон температур хранения

От -30℃ до +60℃

Относительная влажность

Не более 90%

Габаритные размеры (ШхВхГ)

367 х 200 х 130 мм

Высота для монтажа в измерительную стойку

5 U

Вес

3,5 кг
