Настольный цифровой осциллограф с полосой пропускания 200 МГц и 2 аналоговыми каналами.
СНЯТ С ПРОИЗВОДСТВА. ЗАМЕНА ИЗ СЕРИИ MSO5000
Описание осциллографа RIGOL DS4022

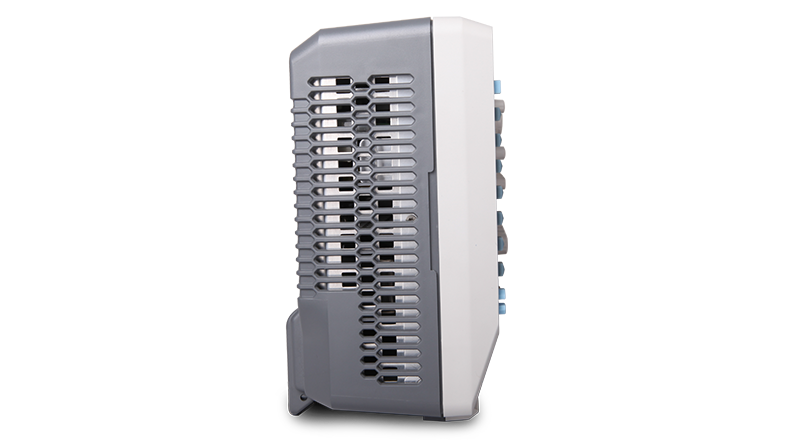

DS4022 – надежный настольный цифровой осциллограф среднего класса. Модель имеет полосу пропускания 200 МГц, 2 аналоговых канала, цветной дисплей 9” и достаточно компактные габариты: Д440мм*В218мм*Ш130мм; вес 5 кг. Подойдет для тестирования производственной линии и долгосрочного мониторинга приложений. В моделях формата DS серии MSO/DS4000 отсутствуют опции цифровых каналов и встроенного источника сигналов. Прибор работает на технологической платформе RIGOL UltraVision, имеет удобную пользовательскую архитектуру и отличается существенной производительностью при бюджетной стоимости.
Особенности и преимущества
- скорость захвата до 110 000 осц/с помогает быстро выявлять случайные проблемы и сокращает время отладки схемы;
- стандартная память до 140М сверхдлинной глубины памяти (цифровой канал 28М) для фиксации глобальных и детальных форм сигналов, а также для обеспечения самой высокой частоты дискретизации в течение более длительного времени, без риска упущения каких-либо изменений формы сигнала;
- 256-уровней отображения оттенков серого на мониторе формирует эффект флуоресцентного отображения по типу аналогового осциллографа. Такое решение не только отображает информацию об изменении формы сигнала во времени, но также показывает вероятность появления сигнала.
- функция записи на 200 000 осциллограмм с удобной навигацией по сохраненному архиву. Работает функционал поиска, просмотра, сравнения, поиска неисправностей.
- триггер и запуск и декодирование сигналов последовательных шин (стандартные функции триггера (I2C, SPI, RS232, CAN/LIN, FlexRay) + доп.опции для декодирования
- стандартная функция тестирования формы сигнала по маске (статистика Пропуск / Отказ, функции остановки и аварийной сигнализации и др.).
Технические характеристики осциллографов RIGOL DS4022
| Аналоговая полоса пропускания | Кол-во аналоговых каналов | Частота дискретизации в реальном времени | Макс. длина записи | Скорость захвата осциллограмм | Кол-во цифровых каналов | Встроенный источник сигнала |
|
200 МГц |
2 |
4 Гвыб/с (2 канала) 2 Гвыб (4 канала) |
140 Мточек (1 канал) 70 Мточек (2 канала) |
110,000 осц/с | - |
- |
| Полоса пропускания: | 200 МГц |
| Каналы: | 2 |
