подходящим для тестирования крупных образцов, таких как пластины, сверхбольшие решетки и оптическое стекло.

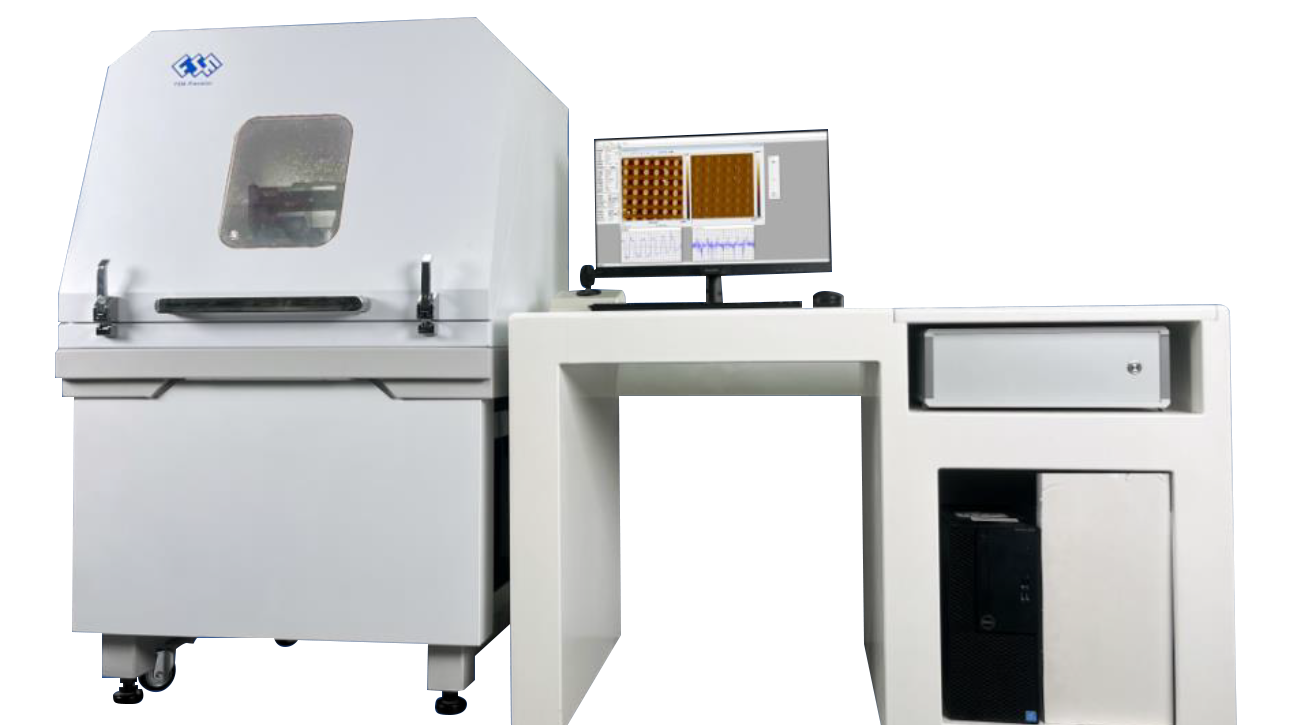

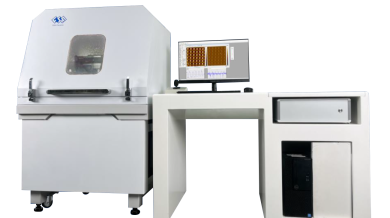

Описание атомно-силового микроскопа FM-Nanoview LS-AFM
Атомно-силовой микроскоп (АСМ) FM-Nanoview LS-AFM промышленного типа. Крупномасштабный промышленный атомно-силовой микроскоп.
Особенности и преимущества
-
Размер и вес образца практически не ограничены, что делает его особенно подходящим для тестирования крупных образцов, таких как пластины, сверхбольшие решетки и оптическое стекло;
-
Столик для образцов обладает высокой расширяемостью и очень удобен для комбинирования с другими приборами, что позволяет проводить in-situ детектирование (в реальном времени).
-
Автоматическое сканирование одним щелчком мыши, возможность программирования нескольких точек тестирования для быстрого и автоматизированного обнаружения.
-
Удерживайте образец неподвижным во время сканирования изображения и перемещайте зонд для выполнения трехмерной визуализации движения в координатах.
-
Конструкция с портальной сканирующей головкой, мраморным основанием (для снижения вибраций) и вакуумным столиком для фиксации образцов.
-
Интегрированные решения по гашению механических вибраций и экранированию шума окружающей среды значительно снижают уровень шума системы.
-
Интеллектуальный метод обеспечивает точное и безопасное подведение зонда к образцу за счёт автоматического определения пьезокерамики с управлением от двигателя.
-
Встроенный редактор для калибровки нелинейности сканера с поддержкой наноточных измерений (погрешность <2%).
Основные технические параметры атомно-силового микроскопа FM-Nanoview 1000 AFM
|
Параметры |
Описание |
|
Режим работы |
контактный режим, режим постукивания |
|
Дополнительный режим |
латеральной силы (LFM ) / силы трения (FFM), амплитудно-фазовый (API), магнитно-силовой (MFM), электростатический (EFM) |
|
Кривая спектра силы |
1.Кривая силы F-Z показывает, как сила F изменяется при приближении и удалении зонда от поверхности. 2.Измеряет среднеквадратичное (RMS) отклонение сигнала в зависимости от расстояния Z. |
|
Метод сканирования XYZ |
зонд (кантилевер) перемещается в трех измерениях (X,Y,Z), а образец остается неподвижным |
|
Диапазон сканирования по XY |
более 100х100мкм |
|
Угол сканирования Z |
более 10мкм |
|
Разрешение сканирования XY |
горизонтальное 0.2нм, вертикальное 0.05нм |
|
Точность перемещения по XY столика для образцов |
Управление приводом шагового двигателя с точностью перемещения 1 мкм |
|
Диапазон перемещения по XY |
200x200мм (опционально 300x300мм) |
|
Диаметр платформы для загрузки образцов |
200мм(опционально 300мм) |
| Вес образца | < 20 кг |
| Подъем столика по Z | управление приводом шагового двигателя с минимальным размером шага 10 нм |
| Диапазон подъема по Z | 20 мм (опционально 25 мм) |
| Оптическое позиционирование | 10-кратный оптический объектив |
| Видеокамера | 5-мегапиксельная цифровая КМОП-матрица |
| Частота сканирования | 0,6~30 Гц |
| Угол сканирования | 0°~360° |
| Операционная среда | Windows 10 |
| Интерфейс связи | USB2.0/3.0 |
| Конструкция прибора | портальная сканирующая головка и мраморное основание |
| Метод демпфирования | пассивное: воздушный плавающий амортизирующий акустический экранирующий кожух (опционально - активная амортизационная платформа) |
|
Параметры |
Описание |
|
Режим работы |
контактный режим, режим постукивания |
|
Дополнительный режим |
латеральной силы (LFM ) / силы трения (FFM), амплитудно-фазовый (API), магнитно-силовой (MFM), электростатический (EFM) |
|
Кривая спектра силы |
1.Кривая силы F-Z показывает, как сила F изменяется при приближении и удалении зонда от поверхности. 2.Измеряет среднеквадратичное (RMS) отклонение сигнала в зависимости от расстояния Z. |
|
Метод сканирования XYZ |
зонд (кантилевер) перемещается в трех измерениях (X,Y,Z), а образец остается неподвижным |
|
Диапазон сканирования по XY |
более 100х100мкм |
|
Угол сканирования Z
|
более 10мкм |
|
Разрешение сканирования XY |
горизонтальное 0.2нм, вертикальное 0.05нм |
|
Точность перемещения по XY столика для образцов |
Управление приводом шагового двигателя с точностью перемещения 1 мкм |
|
Диапазон перемещения по XY |
200x200мм (опционально 300x300мм) |
|
Диаметр платформы для загрузки образцов |
200мм(опционально 300мм) |
| Вес образца | < 20 кг |
| Подъем столика по Z | управление приводом шагового двигателя с минимальным размером шага 10 нм |
| Диапазон подъема по Z | 20 мм (опционально 25 мм) |
| Оптическое позиционирование | 10-кратный оптический объектив |
| Видеокамера | 5-мегапиксельная цифровая КМОП-матрица |
| Частота сканирования | 0,6~30 Гц |
| Угол сканирования | 0°~360° |
| Операционная среда | Windows 10 |
| Интерфейс связи | USB2.0/3.0 |
| Конструкция прибора | портальная сканирующая головка и мраморное основание |
| Метод демпфирования |
пассивное: воздушный плавающий амортизирующий акустический экранирующий кожух (опционально - активная амортизационная платформа) |
| Диапазон сканирования по XY: | Более 100*100 мкм |
| Угол сканирования Z: | Более 10 мкм |
| горизонтальное 0.2нм, вертикальное 0.05нм: | Разрешение сканирования XY |
| 200x200мм (опционально 300x300мм): | Диапазон перемещения по XY |
