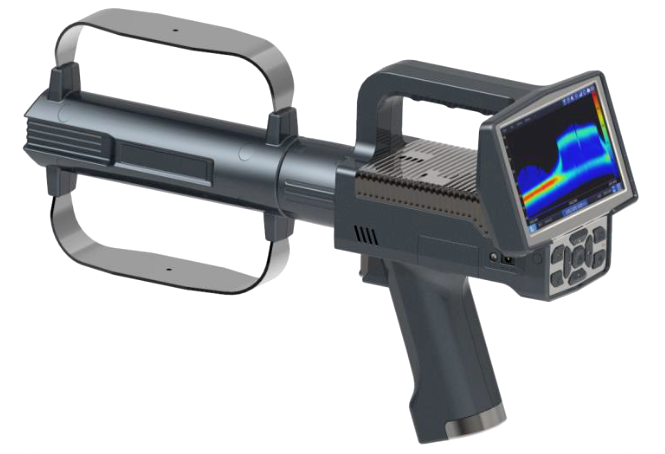

SW-RMS3000 – портативное устройство для радиомониторинга и пеленгации в различных условиях эксплуатации в диапазоне частот от 9 кГц до 40 ГГц (до 8 ГГц в базовой конфигурации).
Все характеристики
Поделиться:
Цена по запросу
Отправить запрос на КП
Описание
Характеристики
Документы
Оплата и доставка
Описание
Основные сведения
SW-RMS3000 – портативное устройство для радиомониторинга и пеленгации в различных условиях эксплуатации в диапазоне частот от 9 кГц до 40 ГГц (до 8 ГГц в базовой конфигурации).
Система SW-RMS3000 состоит из: широкополосного приемника, цифрового блока ПЧ, сменных диапазонных направленных антенн, электронного компаса, дисплея, высокоэффективной системы управления питанием, блока передачи данных (вкл. ИК, WI-FI, 4G, LAN) и встроенной памяти для хранения данных. Отличительные особенности мониторинговой системы: длительное время в режиме ожидания, небольшие габариты, малый вес, эргономичный дизайн.
Устройство, возможности, характеристики
Обзор системы SW-RMS3000
RMS3000 - это портативная система радиомониторинга и пеленгации, разработанная специально для портативных и мобильных применений. Система объединяет в себе антенну и мониторинговый приемник с интуитивно понятным программным обеспечением. Благодаря своим широким функциональным программным возможностям RMS3000 идеально подходит для решения задач контроля окружающей радио обстановки.
Дизайн

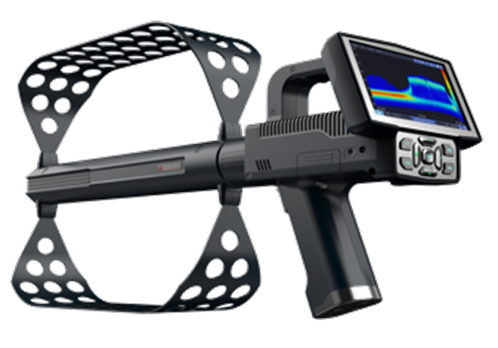

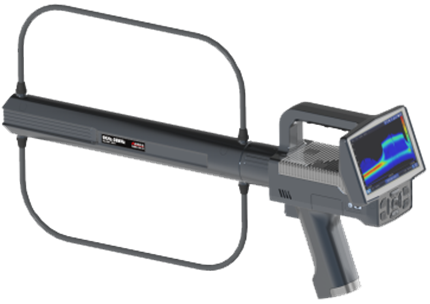

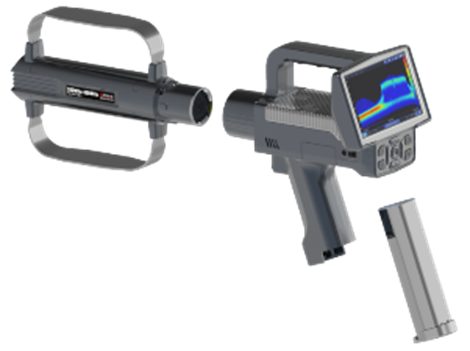

Cистема RMS3000 состоит из головного модуля (мониторингового приемника), антенны и аккумулятора. В собранном состоянии она достаточно компактна и помещается в небольшой кейс для переноски.
Головной модуль

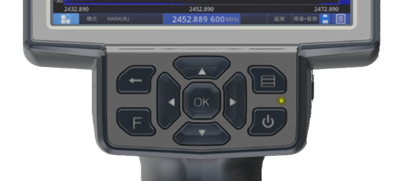

В состав головного модуля RMS3000 входят: широкополосный приемник, цифровой блок ПЧ, встроенный процессор, внутренняя память, электронный компас, гироскоп, модуль GPS, дисплей и высокоэффективная система электропитания. Управление устройством, его работоспособность обеспечиваются с помощью операционной системы. Благодаря высокой плотности интеграции составных модулей RMS3000 полностью избавлен от соединительных кабелей. Встроенный сенсорный экран (возможность управления жестами), кнопки управления, расположенные на передней панели, образуют эффективную систему управления головного модуля без необходимости использования дополнительных внешних устройств.
RMS3000 поддерживает возможности энергосбережения, такие как выключение подсветки экрана и переход системы в режим гибернации (с возможностью быстрого пробуждения). Кроме того, прибор оснащен функцией блокировки сенсорного экрана и кнопок, расположенных на передней панели для предотвращения случайного нажатия
RMS3000 поддерживает возможности энергосбережения, такие как выключение подсветки экрана и переход системы в режим гибернации (с возможностью быстрого пробуждения). Кроме того, прибор оснащен функцией блокировки сенсорного экрана и кнопок, расположенных на передней панели для предотвращения случайного нажатия

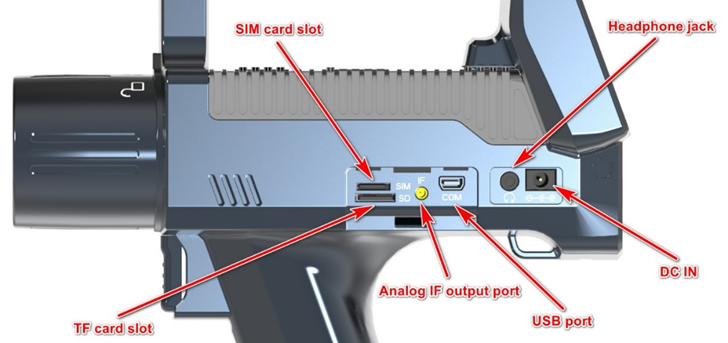

RMS3000 оснащен несколькими портами и слотами для расширения функциональных возможностей:
- слот для SIM карты
- слот для карты памяти TF
- выход аналогового ПЧ
- порт USB
- разъем для подключения наушников (3,5 мм jack)
Антенны

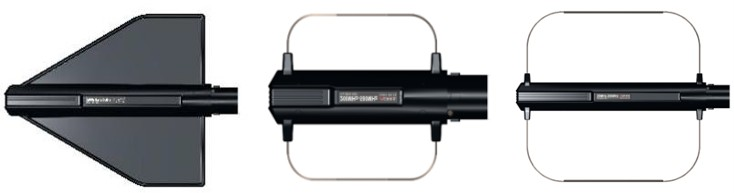

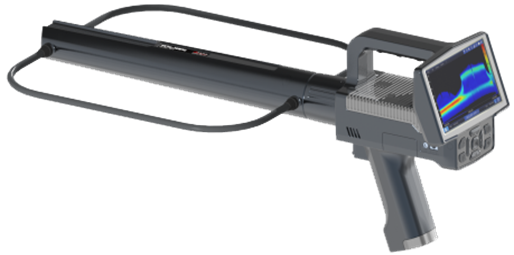

Все подключаемые антенны легко заменяемы. Головной модуль поддерживает подключение антенны в горизонтальной и в вертикальной плоскостях. Достаточно широкая номенклатура антенн предназначена для различных диапазонов частот.
Каждая антенна имеет уникальный идентификатор, при помощи которого головное устройство автоматически определяет поляризацию антенны и её диапазон частот, а также позволяет системе соответствующим образом загрузить коэффициенты калибровки антенны. В дополнение к определению направления подключенной антенны, головной модуль может использовать встроенный гироскоп для обновления отображаемого состояния при изменении положения прибора.
Каждая антенна имеет уникальный идентификатор, при помощи которого головное устройство автоматически определяет поляризацию антенны и её диапазон частот, а также позволяет системе соответствующим образом загрузить коэффициенты калибровки антенны. В дополнение к определению направления подключенной антенны, головной модуль может использовать встроенный гироскоп для обновления отображаемого состояния при изменении положения прибора.
Платформа

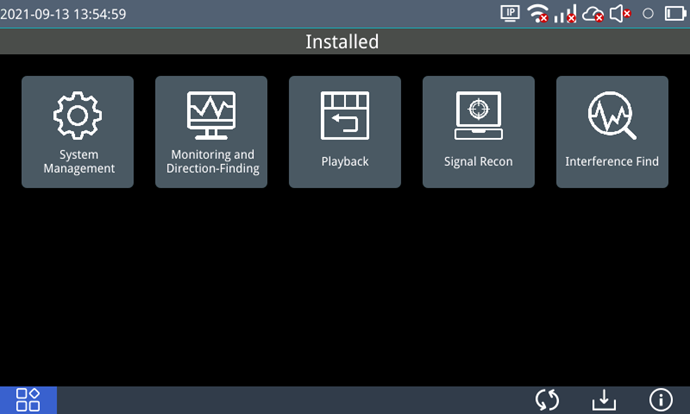

Программное обеспечение RMS3000 построено как платформа, которая поддерживает установку различных приложений (таких как мониторинг, обнаружение помех, определение местоположения беспилотного летательного аппарата и т.д.) для удовлетворения требований пользователей.
Поиск сигнала
Панорамное сканирование

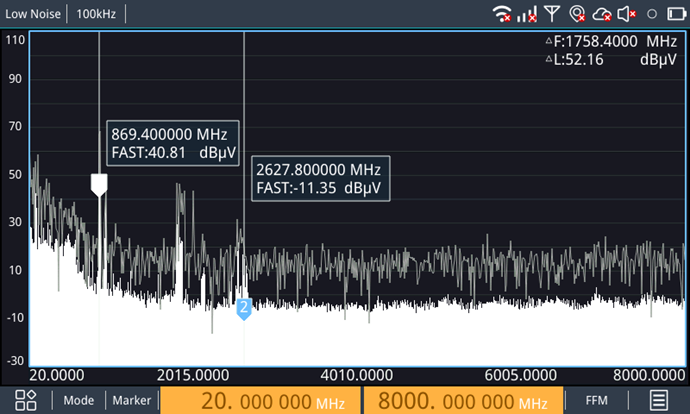

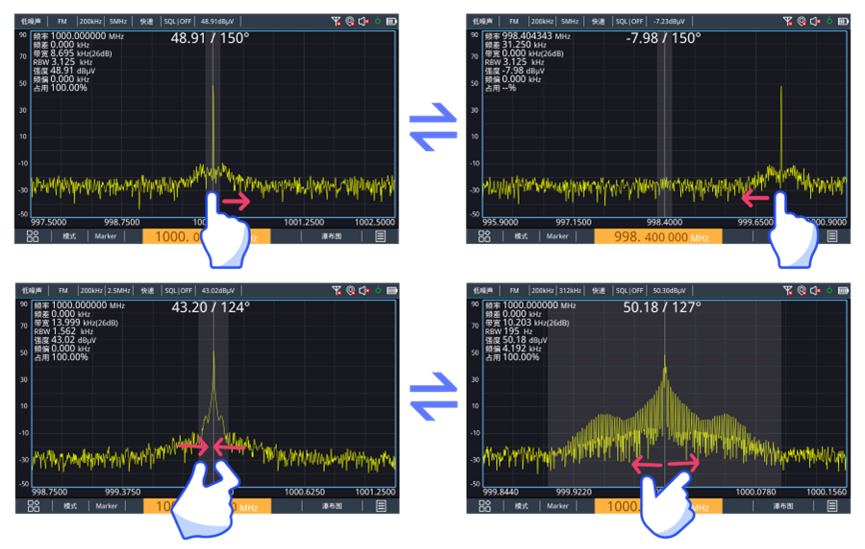

После настройки начальной и конечной частот, шага панорамного сканирования все сигналы в заданном диапазоне частот отображаются в виде спектра. Пользователь может открыть меню маркеров, чтобы выбрать интересующие сигналы, перейти в режим мониторинга фиксированной частоты FFM (Fixed Frequency Monitoring) нажав кнопку FFM.
Выбрав предварительно сохраненный образец фонового спектра в режиме панорамного сканирования, система сравнит текущие отсканированные сигналы с этим фоновым образцом. Если обнаружится какое-либо несоответствие, превышающее пороговое значение, система добавит эти сигналы в "Список вновь найденных сигналов" (Newly Found Signal List). Этот список можно отобразить на экране или экспортировать в виде текстового файла.

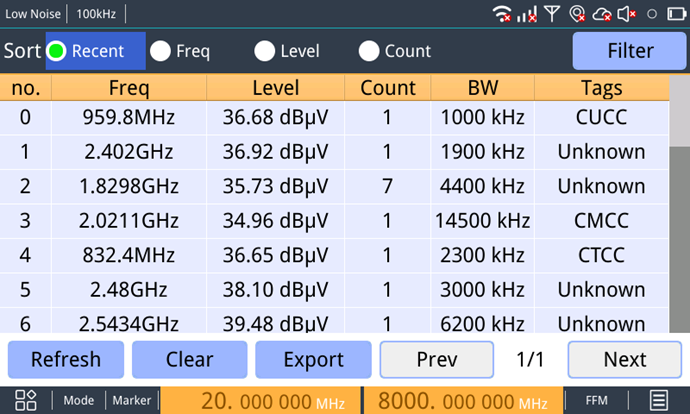

Кроме того, пользователи могут дополнительно классифицировать сигналы как разрешенные, запрещенные или неизвестные на основе своего выбора. В зависимости от этой классификации сигнал будет либо сливаться с фоном, либо выделяться для привлечения внимания.
Панорамное сканирование предоставляет возможность подавления / скрытия нежелательных частотных диапазонов.
Сканирование по памяти / Memory Scanning

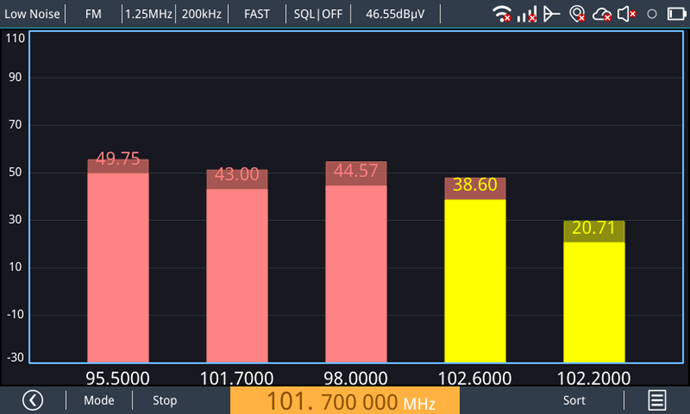

RMS3000 поддерживает сохранение определенных пользователем частот в таблице каналов, каждый из которых имеет свои параметры. Режим сканирования по памяти позволяет переключать параметры приема между этими каналами и отображать их в графическом виде, в режиме реального времени.
Анализ сигнала

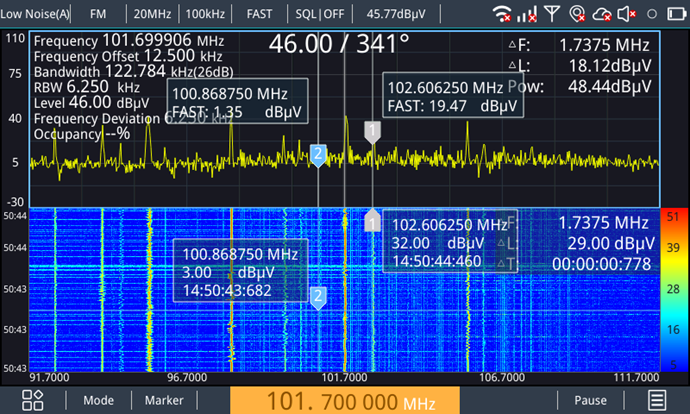

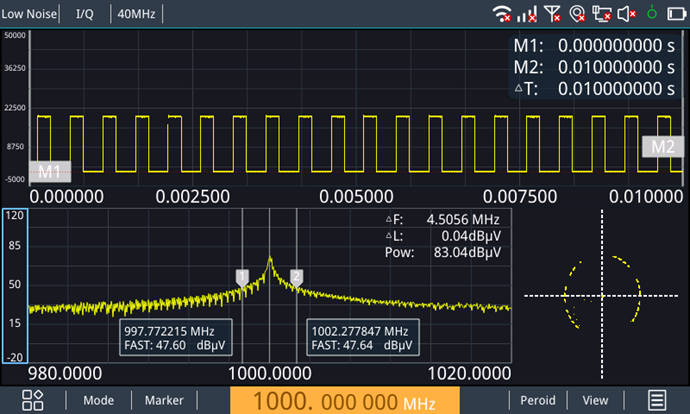

В RMS3000 поддерживаются различные типы отображения данных, в т.ч. в реальном времени: пиковая и средняя мощность, каскадная диаграмма («водопад»). Одновременно с обновления спектра, могут быть демодулированы сигналы с аналоговой модуляцией. Кроме того, пользователь может включить параметры мониторинга, рекомендованные ITU, такие как частота, уровень, полоса пропускания, модуляция и т.д. Эти результаты измерений будут обновляться автоматически.
Помимо этого, система предоставляет дополнительные возможности, такие как "Автоматическая идентификация модуляции" (Modulation Auto Identification) и "Цифровая транкинговая связь и демодуляция портативной рации" (Digital Trunking and Walkie-talkie Demodulation).

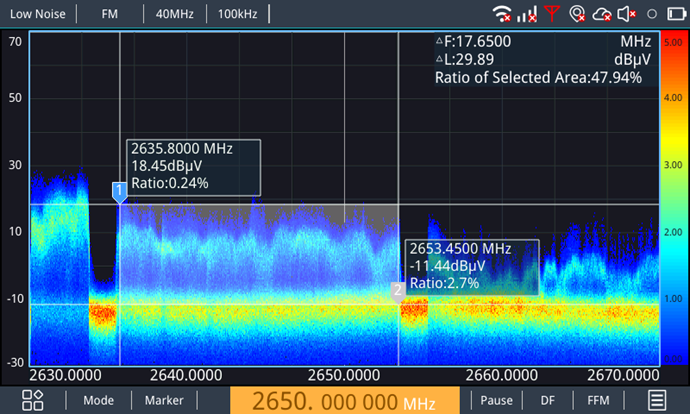

В RMS3000 имеется режим цифрового люминофора (Digital Phosphor Spectrum) с БПФ со скоростью до 100000 кадров в секунду. В этом режиме работы используются пиксели разного цвета для отображения соотношения частот и уровней. На нижеприведённом изображении четко видны и эффективно разделены несколько сигналов в пределах одного частотного диапазона. Пользователю предоставляется возможность определения направления помехи.
Помимо этого, система предоставляет дополнительные возможности, такие как "Автоматическая идентификация модуляции" (Modulation Auto Identification) и "Цифровая транкинговая связь и демодуляция портативной рации" (Digital Trunking and Walkie-talkie Demodulation).
В RMS3000 имеется режим цифрового люминофора (Digital Phosphor Spectrum) с БПФ со скоростью до 100000 кадров в секунду. В этом режиме работы используются пиксели разного цвета для отображения соотношения частот и уровней. На нижеприведённом изображении четко видны и эффективно разделены несколько сигналов в пределах одного частотного диапазона. Пользователю предоставляется возможность определения направления помехи.
Определение местоположения сигнала

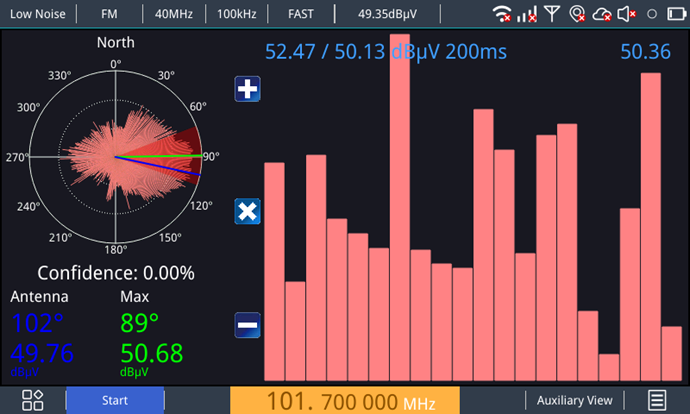

В RMS3000 использует механизм сравнения амплитуд, включающее в себя три ключевых функции для поиска и определения местоположения источника сигнала:
-

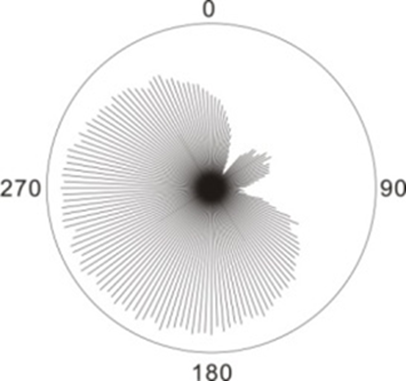

Векторная диаграмма интенсивности (Vector Diagram of Strength): отображает распределение амплитуды сигнала на 360°;
-
Гистограмма зависимости амплитуды сигнала от времени (Time-Strength Histogram): отображает динамическое изменение амплитуды сигнала в течении времени;
-
Интенсивность тона (Tone of Strength): регулирует частоту основного тона в соответствии с изменениями амплитуды сигнала.
При расположении источника сигнала в здании или в других местах при сложных условиях окружающей среды RMS3000 следует использовать гистограмму зависимости амплитуды сигнала от времени (Time-Strength Histogram). Столбцы гистограммы будут непрерывно перемещаться справа налево в зависимости от времени, также будут изменяться цвета и высота столбцов, что соответствует изменению амплитуды сигнала во времени. Эта функция позволяет визуализировать зависимость между уровнем сигнала и положением антенны для оператора.
Функция "Интенсивность тона" (Tone of Strength) позволяет преобразовывать амплитуду сигнала в звуковой сигнал с соответствующими частотами. По мере увеличения амплитуды сигнала также увеличивается и высота тона. Эта функция избавляет операторов от необходимости постоянно следить за экраном дисплея для отслеживания уровня сигнала в режиме реального времени, оператор может просто следить за уровнем звукового сигнала, чтобы узнать об изменении уровня сигнала. Система позволяет оператору адаптировать под себя / произвести настройку тембра вручную, а также, при нажатии одну кнопки, автоматически вернуться к исходному тембру по умолчанию.

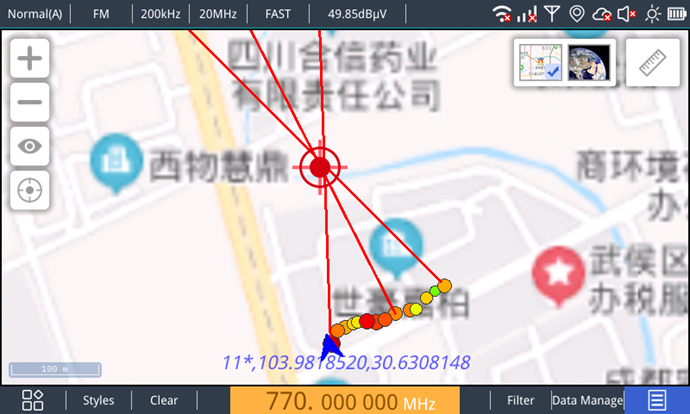

В систему добавлены офлайн цифровые карты. Считывая местоположение с помощью GPS, система может визуализировать весь процесс поиска источника сигнала на картах. Эта функция помогает оператору определить помеховый сигнал с помощью метода триангуляции. Это наиболее подходящая функция для определения местоположения источника помехового сигнала на больших открытых площадках.
В систему добавлены офлайн цифровые карты. Считывая местоположение с помощью GPS, система может визуализировать весь процесс поиска источника сигнала на картах. Эта функция помогает оператору определить помеховый сигнал с помощью метода триангуляции. Это наиболее подходящая функция для определения местоположения источника помехового сигнала на больших открытых площадках.
На карте отображены:
- линии, генерируемые на выходе пеленгатора и указывающие на источник сигнала;
- разноцветные пятна, которые соответствуют различным амплитудам сигнала на маршруте поиска.
Запись и проигрывание
В головном модуле RMS3000 предусмотрен слот для TF-карт (по умолчанию с этим прибором поставляется TF-карта емкостью 512 Гбайт). Таким образом, все данные могут быть записаны на карту памяти. Также предусмотрено приложение для воспроизведения записанных данных. Возможна запись следующих типов данных:
Головной модуль RMS3000 оснащен слотом для SIM-карты, что обеспечивает поддержку сетей стандарта 4G / LTE. Подключившись к сети Интернет, RMS3000 получает доступ к облачному сервису, тем самым расширяя свои возможности. С помощью облачного сервиса несколько устройств могут проводить совместный поиск источника помехового сигнала. Информация о местоположении, радиопеленгации и интенсивности сигнала от каждого устройства может быть синхронизирована. - спектр и демодулированный звук (аудио)
- потоковые данные I/Q
- азимутальные линии (результаты пеленгования)
- путевые точки (маршруты, содержащие значения амплитуды сигнала)
- скриншоты

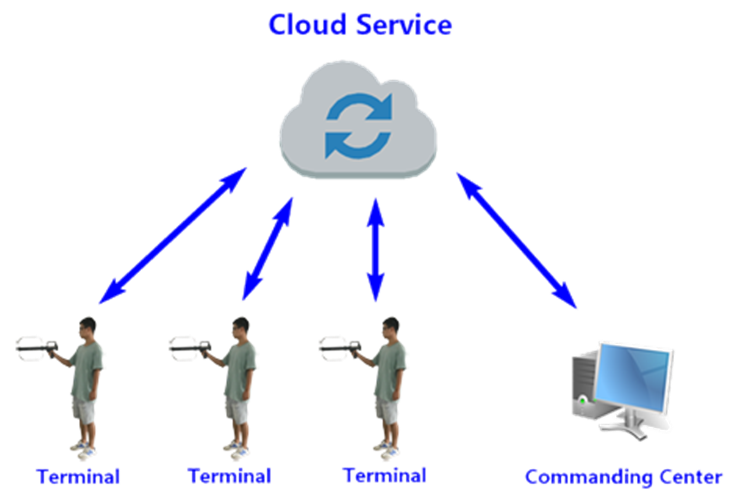

Общий доступ к облачному хранилищу
Все общие данные передаются в фоновом режиме и автоматически отображаются на экране головного модуля, пользователям не требуется выполнять какие-то дополнительные действия. Таким образом, каждый пользователь RMS3000 может следить за действиями другого пользователя и более полно изучать ситуацию и отслеживать информацию на месте.
Для повышения эффективности, большой опыт компании в определении местоположения источников помехового сигнала преобразован в алгоритм и интегрирован в облачный сервис. Данный алгоритм, на основе данных с каждого головного модуля, рассчитает и оценит местоположение источника сигнала, а затем передаст окончательные результаты обратно на головные модули.

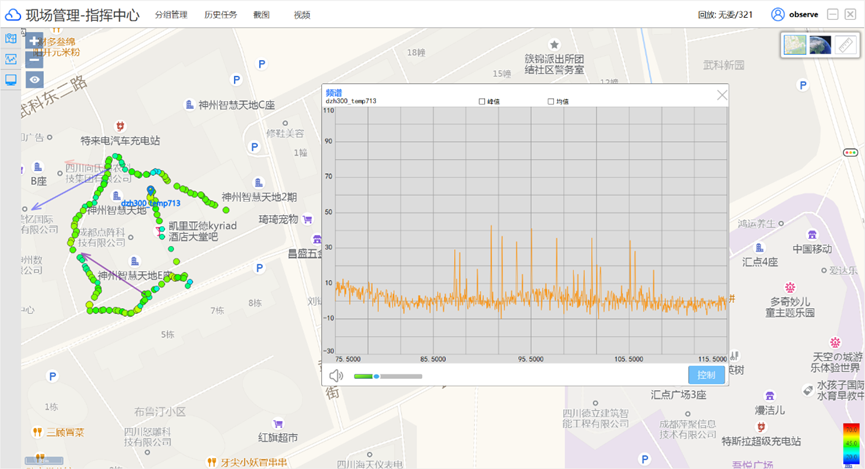

Предоставляется отдельное программное обеспечение “Commanding Center”, которое может работать на ПК. С помощью этого ПО имеется возможность получения данных о местоположении, спектре и аудиоданных с устройств RMS3000 через облачный сервис. Эксперты могут использовать “Commanding Center” для руководства операторами на местах, помогая им в анализе и принятии решений в сложных ситуациях.
Облачный сервис позволяет автоматически записывать результаты определения направления и путевых точек, а также уровень сигнала. Эти записанные данные могут быть повторно загружены для последующего просмотра, анализа, обобщения и т.д.
Применение
- Радиомониторинг и пеленгация в полевых условиях
Преимущества и особенности
- Компактность
-
Автономное электропитание
-
Максимальная полоса пропускания: 40 ГГц
-
Высокая скорость сканирования всего диапазона
- Возможность подключения к облачным сервисам по мобильным каналам связи
Комплектация
Стандартный набор RMS3000-1V:
- Головной модуль (20 МГц ~ 8 ГГц) – 1 шт.
- Антенна VHF (20 МГц ~ 200 МГц) – 1 шт.
- Антенна UHF (200 МГц ~ 500 МГц) – 1 шт.
- Антенна логопериодическая (500 МГц ~ 8 ГГц) – 1 шт.
- Стандартное программное обеспечение – 1 экз.
- Зарядное устройство – 1 шт.
- Аккумуляторная батарея – 2 шт.
- TF – карта с считывающим устройством – 1 шт.
- Коннектор N-тип – 1 шт.
- Браслет – 1 шт.
- Руководство по эксплуатации – 1 экз.
- Чемодан для переноски – 1 шт.
Программные опции
- Автоматическая идентификация типа модуляции (программный модуль): поддерживаемые типы модуляций: FM, AM, ASK, 2FSK, 4FSK, BPSK, QPSK, 8PSK, 16QAM, 64QAM
- Цифровая транкинговая связь и демодуляция портативной рации (программный модуль): поддерживаемые типы систем связи: TETRA, DMR/PDT, dPMR, NXDN
- Определение местоположения беспилотника (программное приложение): поддерживаются: обнаружение, идентификация и локализация сигналов с дронов и/или пультов дистанционного управления от основных брендов / моделей (производителей)
Аксессуары
|
RMS3000-2V |
Антенна HF (9 кГц ~ 30 МГц), расширение частотного диапазона головного модуля вниз до 9 кГц |
|
Блок расширения диапазона частот (от 8 ГГц до 26.5 ГГц): понижающий преобразователь + антенна на этот диапазон |
|
|
Блок расширения диапазона частот (от 26,5 ГГц до 40 ГГц): понижающий преобразователь + антенна на этот диапазон |
|
|
Блок расширения диапазона частот (от 8 ГГц до 40 ГГц): понижающий преобразователь + антенна на этот диапазон |
|
|
RMS3000-3V |
ГНСС: устройство, устанавливаемое на транспортном средстве (от 1156 МГц до 1289 МГц и от 1553 МГц до 1610 МГц); Антенна ГНСС №1 (от 1156 МГц до 1289 МГц); Антенна ГНСС №2 (от 1553 МГц до 1610 МГц); программное обеспечение |
Характеристики
| от 20 МГц до 8 ГГц Опционально: от 9 кГц до 20 МГц от 8 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 8 ГГц до 40 ГГц: | Диапазон частот |
| 10 Гц: | Дискретность установки частоты |
| ±1·10-6: | Пределы допускаемой относительной погрешности установки частоты опорного генератора ОП |
| 80 МГц: | Полоса ПЧ |
| более 100 ГГц/сек: | Скорость сканирования при шаге сканирования 25 кГц и диапазоне частот от 2 МГц до 8 ГГц |
| ±2 дБ: | Пределы допускаемой погрешности измерений уровня мощности входного сигнала |
| от -120 дБм до +10 дБм: | Диапазон измерения уровня в диапазоне частот от 2 МГц до 8 ГГц |
| FM, AM, LSB, USB, CW: | Режимы демодуляции |
| от 6,25 кГц до 200 кГц: | Полосы демодуляции |
| FAST, PEAK, NEG, AVG, RMS: | Типы используемых детекторов |
| 12 дБ: | Коэффициент шума в режиме “low noise mode”и диапазоне частот от 2 МГц до 8 ГГц |
| -98 дБн/Гц: | Фазовые шумы на несущей частоте 1501 МГц @ 10 кГц |
| +12 дБм: | Относительный уровень интермодуляционных искажений 3-го порядка LИМ3, выраженный в виде точки пересечения 3-го порядка (TOI), режим работы с низким уровнем искажений, на частотах от 2 МГц до 8 ГГц |
| -60 дБ: | Уровень гармонических искажений 2-го порядка, режим работы с низким уровнем искажений, на частотах от 2 МГц до 8 ГГц |
| 90 дБ: | Уровень подавления зеркальной частоты, обычный режим работы, на частотах от 2 МГц до 8 ГГц |
| 90 дБ: | Уровень подавления промежуточной частоты, обычный режим работы на частотах от 2 МГц до 8 ГГц |
| Температура окружающей среды: от -10 ℃ до +50 ℃: | Рабочие условия эксплуатации |
| Диагональ 5 дюймов, разрешение 800×480: | Экран |
| не более 2,5 кг (вкл. аккумуляторную батарею и антенну): | Масса |
| 3 часа: | Время работы |
