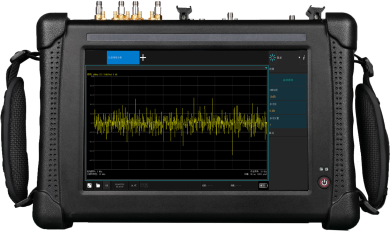

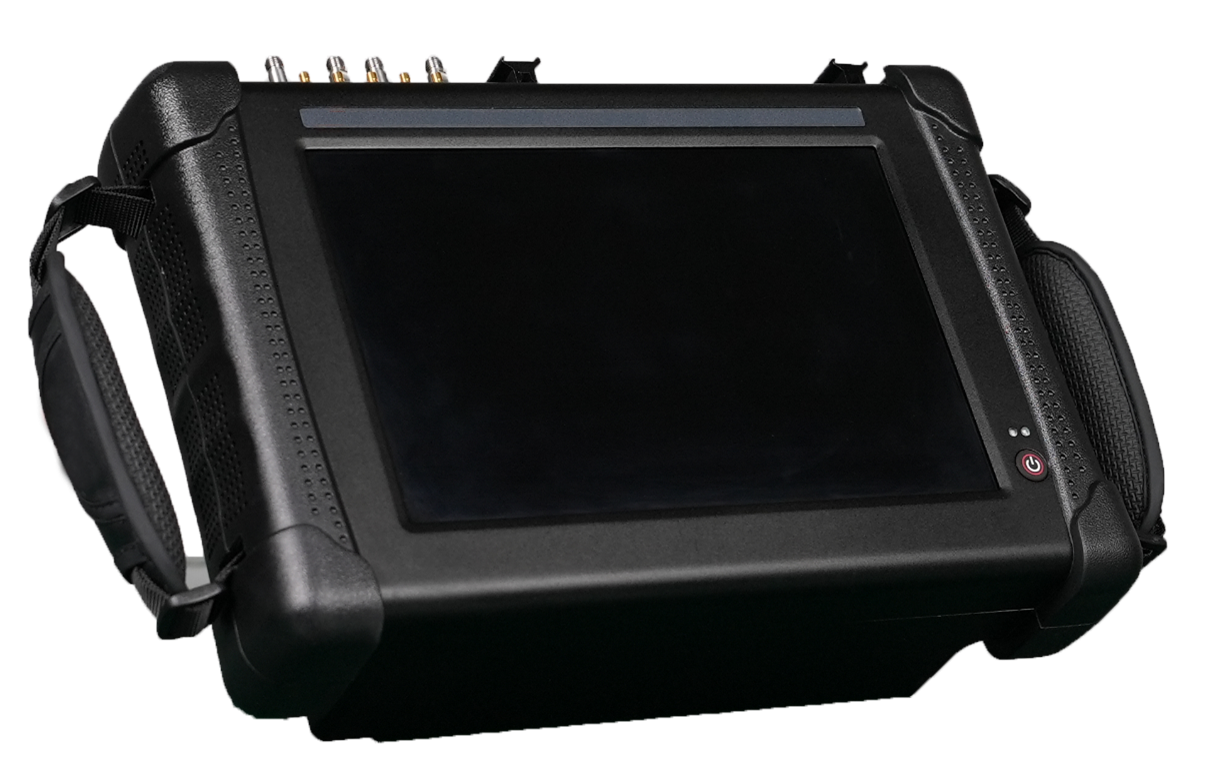

Портативный комбинированный анализатор спектра SW-PSVA2000

Сравнить

В избранное

Гарантия 12 месяцев

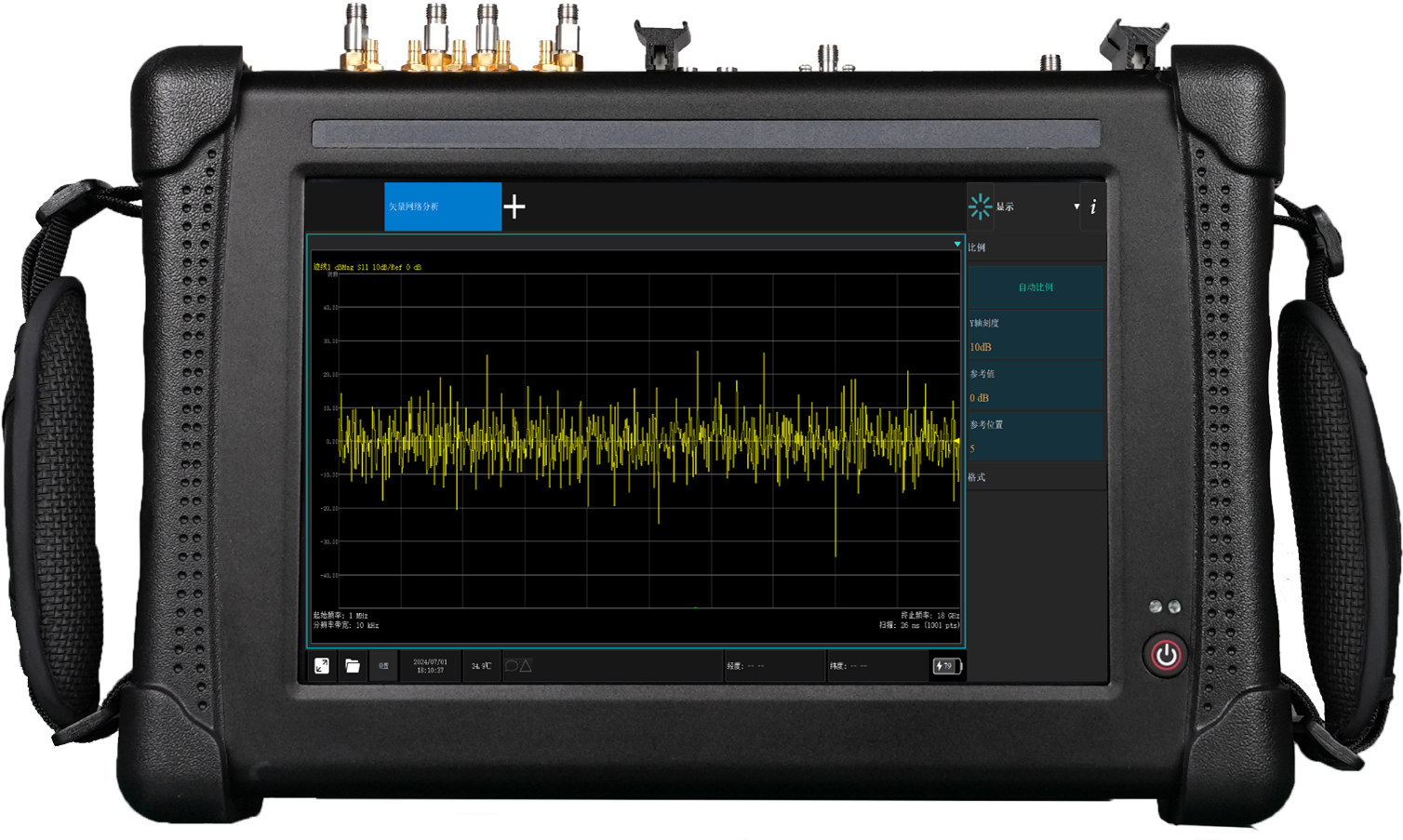

SW-PSVA2000 – это многофункциональное портативное измерительное устройство, предназначенное для решения широкого круга задач по диагностике и настройке радиочастотного оборудования в полевых условиях.

Все характеристики

Производитель:

Цена по запросу

Отправить запрос на КП

Доставка
Бесплатная доставка по Москве
Подробнее

Описание

Характеристики

Документы

Оплата и доставка

Описание

Основные сведения

SW-PSVA2000 – это многофункциональное портативное измерительное устройство, предназначенное для решения широкого круга задач по диагностике и настройке радиочастотного оборудования в полевых условиях.

Изделие предназначено для работы в режимах анализатора спектра (GPSA и RTSA), осциллографа, генератора векторных сигналов, векторного анализатора цепей, анализатора аудиосигналов. Точность измерения и диапазон рабочих частот сопоставимы с приборами лабораторного использования.

Применение

Режим скалярного анализатора спектра (опция SA-GPSA)

В режиме GPSА возможно проведение следующих автоматических измерений: сканирование в частотной области, анализ сигналов, измерение мощности канала, измерение мощности соседнего канала, измерение занимаемой полосы частот, измерение паразитных излучений, измерение уровня гармоник и т.д.

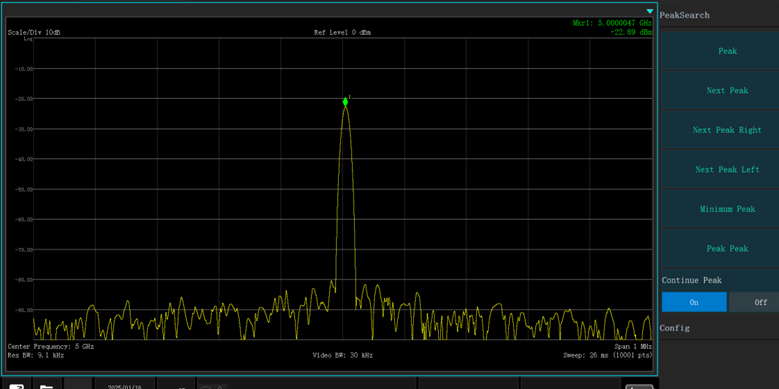

Сканирование по частоте

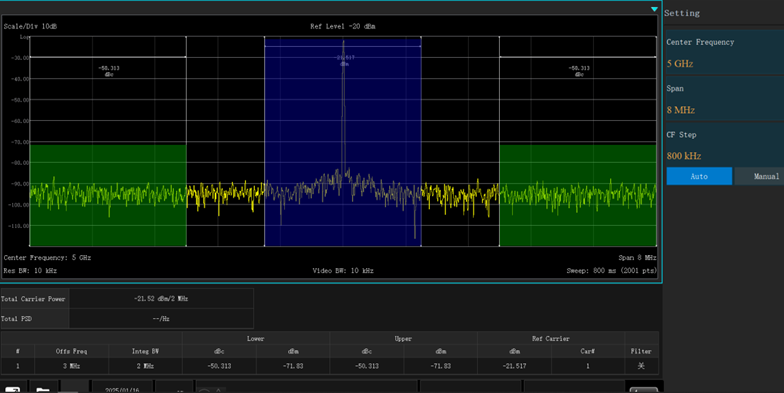

Измерение мощности в соседнем канале (опция SA-AMS)

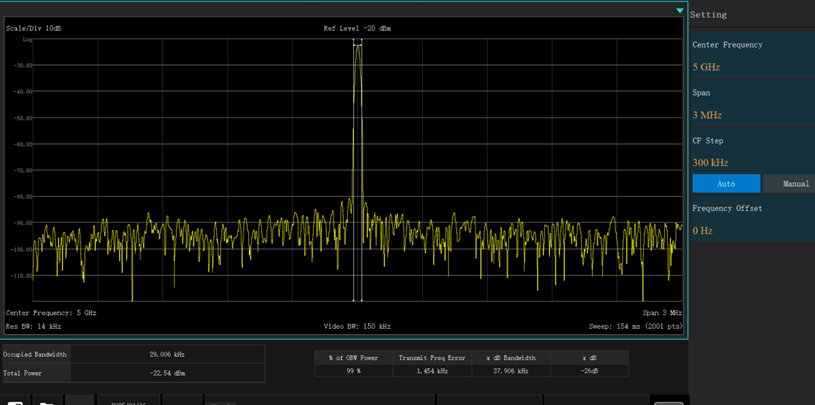

Измерение занимаемой полосы частот (опция SA-AMS)

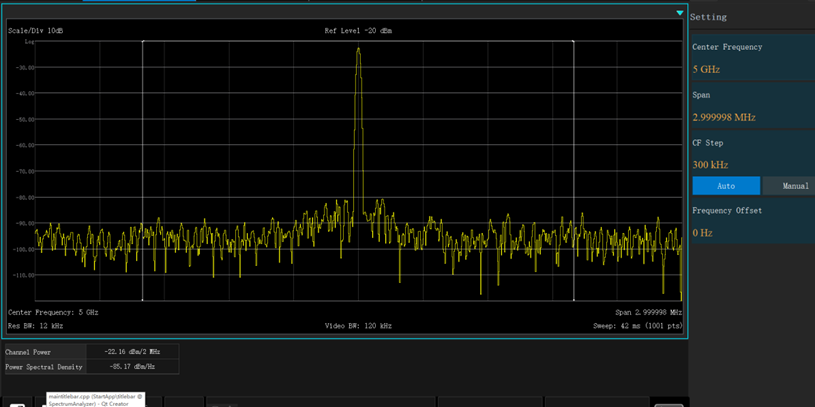

Измерение мощности канала (опция SA-AMS)

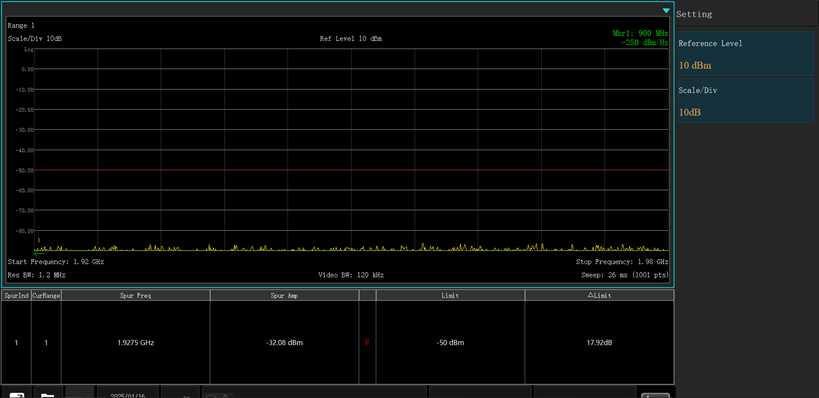

Измерение паразитного излучения (опция SA-AMS)

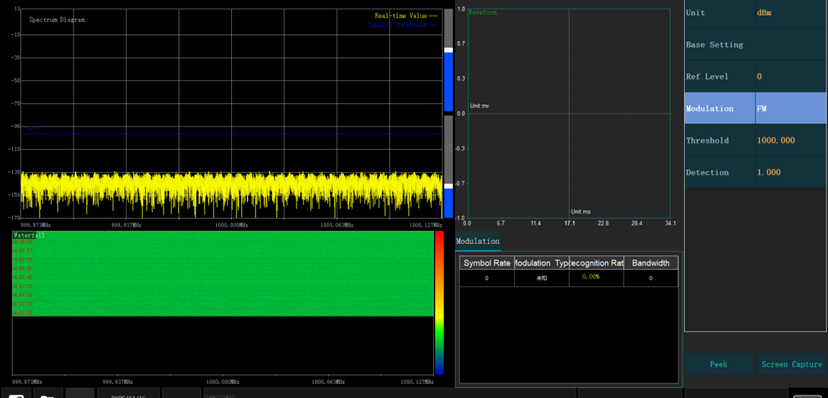

Анализ сигналов с квадратурной модуляцией (опция SA-VSA)

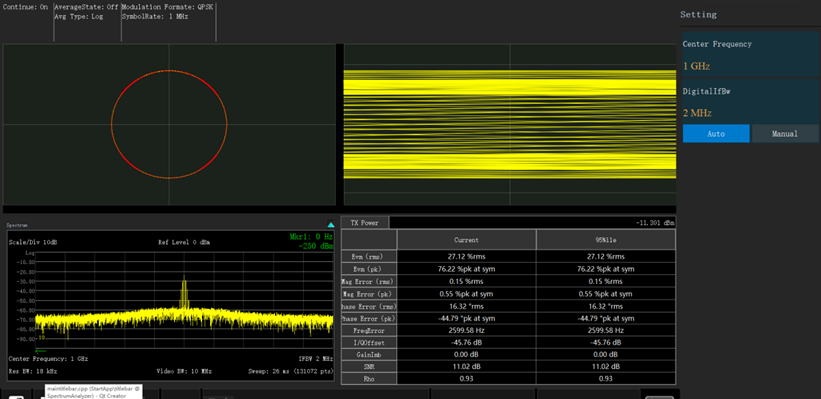

Анализ сигналов с квадратурной модуляцией (VSA) выполняется в частотной области, временной области, области модуляции, кодовой области. Поддерживаемые для демодуляции форматы цифровых сигналов: PSK, FSK, QAM и т.д. Результаты могут быть отображены в виде: формы сигнала IQ, созвездия, глазковой диаграммы, спектральных составляющих. Имеется возможность измерения модуля вектора ошибки модуляции (EVM) и других параметров модуляции сигнала.

Анализ векторных сигналов

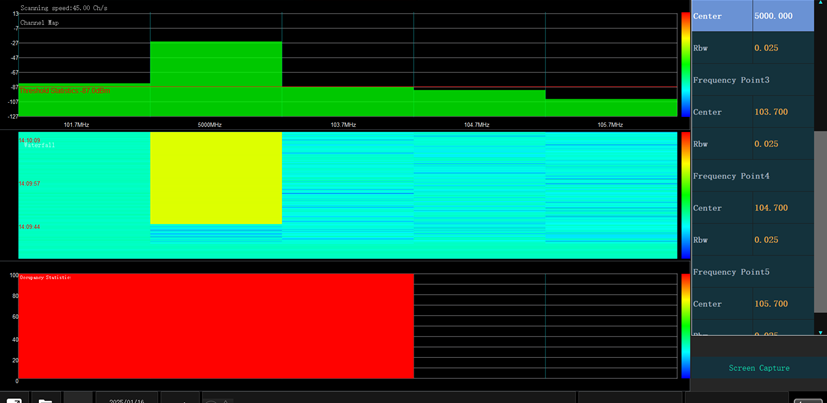

Панорамное сканирование (опция SA-SCAN)

Панорамное сканирование (SCAN) предназначено для сканирования спектра и мониторинга диапазона рабочих частот. С помощью встроенного ПО пользователь может настраивать шаблоны задач, пороговые значения, осуществлять сбор различных статистических данных.

Измерение на одной частоте (опция SA-FixFQ)

Дискретное сканирование（опция SA-MSCAN）

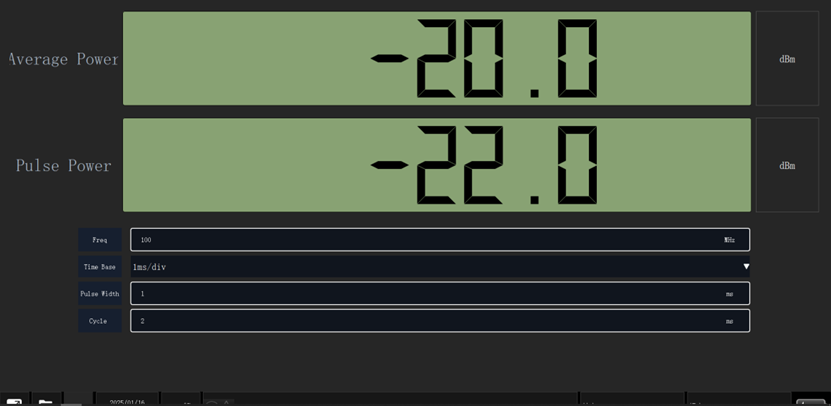

Измерение мощности с помощью внешнего USB-измерителя мощности (опция SA-USB)

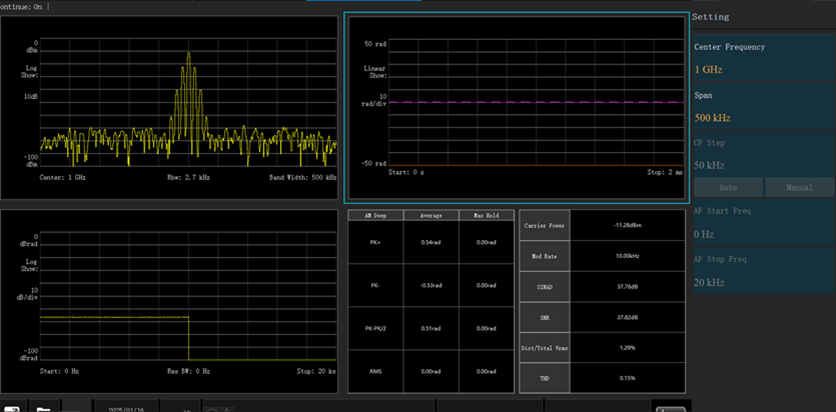

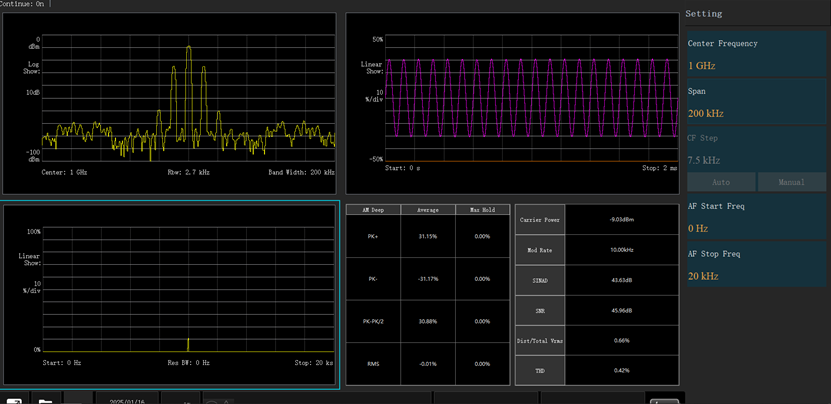

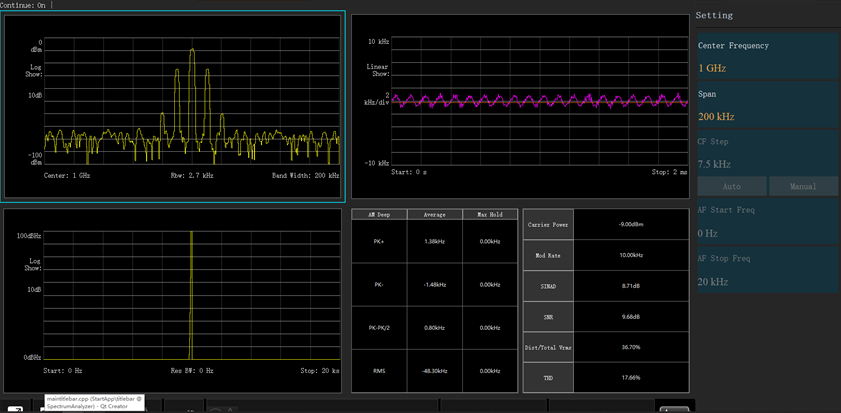

Анализ сигналов с аналоговой модуляцией (опция SA-ASA)

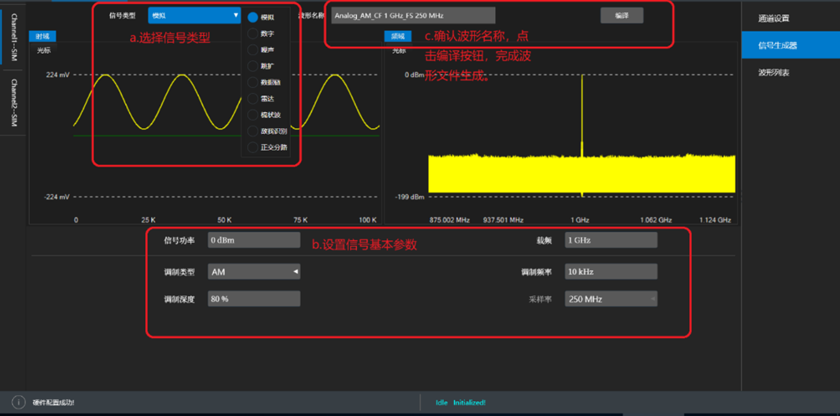

Генератор сигналов

Поддерживается генерация синусоидального сигнала с частотами от 10 МГц до 40 ГГц уровнем выходной мощности от -120 дБм до +20 дБм, а также и генерация сигналов с различными видами аналоговой (АМ, ЧМ, ФМ, ИМ) (опция SG-AWG) и цифровой (FSK, PSK, ASK, QAM и т.д.) (опция SG-DWG) модуляций.

Воспроизведение записанных сигналов

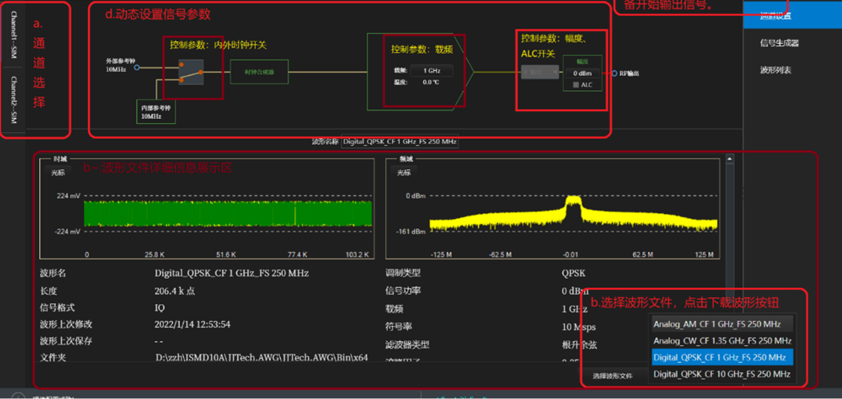

В устройстве имеется возможность воспроизведения сигнала из файла. Для этого пользователь выбирает файл для воспроизведения, устанавливает центральную частоту сигнала, амплитуду выходного сигнала и др.; имеется возможность управлять воспроизведением/паузой сигнала. В многоканальном режиме параметры для каждого из каналов могут быть установлены отдельно.

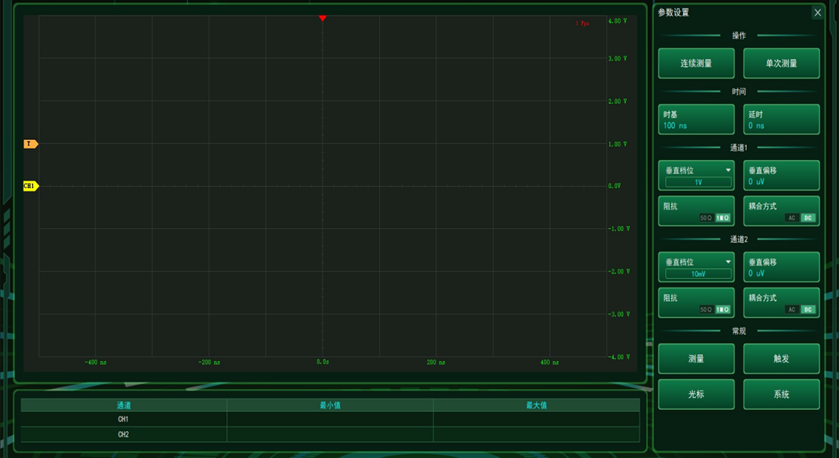

Осциллограф

В режиме осциллографа предусмотрены отображение формы сигнала во временной области, измерение частоты, амплитуды и т.д.

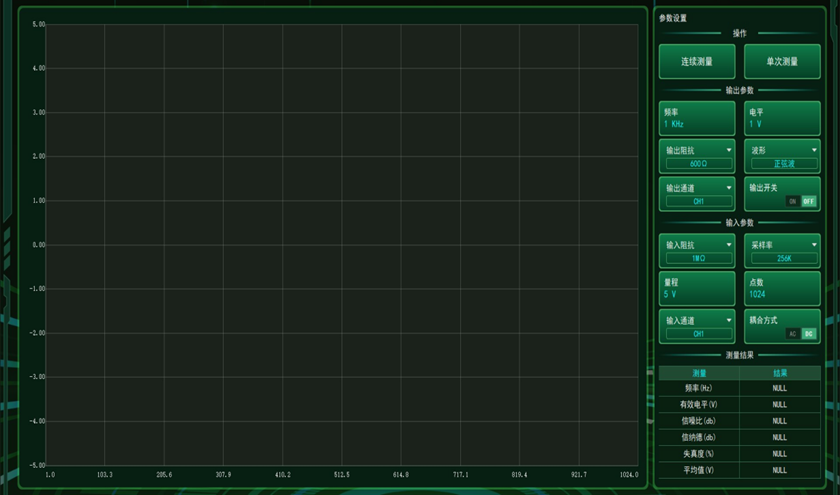

Низкочастотный генератор и анализатор

Генерация НЧ сигнала и анализ его параметров.

Измерения параметров сигналов в полевых условиях
Генерация сигналов в полевых условиях
Разработка, производство, эксплуатация и ремонт ВЧ/СВЧ устройств
Обучение

Преимущества и особенности

Многофункциональность: векторный анализатор цепей, анализатор спектра, векторный генератор, осциллограф, низкочастотный генератор
Мобильность использования (малый вес, автономность использования до 4 часов)
Диапазон рабочих частот – до 40 ГГц
Полоса модулирующих сигналов – до 1,2 ГГц
Полоса анализа – до 300 МГц
Полоса пропускания осциллографа – до 1,5 ГГц
Динамический диапазон векторного анализатора цепей – до 95 дБ

Комплектация

PSWA2000 – 1 шт.
Руководство по эксплуатации HMCT2000A-MAN – 1 экз..

Опции

Опции частотного диапазона для анализатора спектра
SA-F06	от 9 кГц до 6 ГГц
SA-F09	от 9 кГц до 9 ГГц
SA-F18	от 9 кГц до 18 ГГц
SA-F26	от 9 кГц до 26.5 ГГц
SA-F40	от 9 кГц до 40 ГГц
Опции частотного диапазона для генератора сигналов
SGF06	от 1 МГц до 6 ГГц
SGF08	от 1 МГц до 8 ГГц
SGF18	от 1 МГц до 20 ГГц
SGF26	от 1 МГц до 26.5 ГГц
SGF40	от 1 МГц до 40 ГГц
SGLF	250 кГц (низкочастотный выход)
Опции расширения полосы анализа
SA-B40	40 МГц
SA-B100	100 МГц
SA-B300	300 МГц
Опции расширения полосы модуляции
SG-B100	100 МГц
SG-B1G	1 ГГц
SG-B1G2	1.2 ГГц
Полосы пропускания (осциллограф)
OSC-B1	1 МГц
OSC-B20	20 МГц
OSC-B50	50 МГц
OSC-B100	100 МГц
OSC-B200	200 МГц
OSC-B1G5	1.5 ГГц
Опция предусилителя для анализатора спектра и сигналов
SA-P06	от 100 кГц до 6 ГГц
SA-P09	от 100 кГц до 9 ГГц
SA-P18	от 100 кГц до 20 ГГц
SA-P26	от 100 кГцд о 26.5 ГГц
SA-P40	от 100 кГц до 40 ГГц
Анализатор спектра и сигналов с встроенным аттенюатором
SA-P06	от 9 кГц до 6 ГГц, 75 дБ, шаг 5 дБ
SA-P09	от 9 кГц до 9 ГГц, 75 дБ, шаг 5 дБ
SA-P18	от 9 кГц до 20 ГГц，75 дБ，шаг 5 дБ
SA-P26	от 9 кГц до 26.5 ГГц, 75 дБ, шаг 5 дБ
SA-P40	от 9 кГц до 40 ГГц，75 дБ，шаг 5 дБ
Генератор сигналов с встроенным аттенюатором
SG-ATT75	от 250 кГц до 40 ГГц, 75 дБ, шаг 5 дБ
SG-ATT115	от 250 кГц до 40 ГГц, 115 дБ, шаг 5 дБ
Низкочастотный анализатор / генератор
SSA-1CH	Низкочастотный анализатор, 1 канал
SSA-2 CH	Низкочастотный анализатор, 2 канала
SAG-1 CH	Низкочастотный генератор, 1 канал
SAG-2 CH	Низкочастотный генератор, 2 канала
Каналы осциллографа
OSC-2CH	2 канала
OSC-4 CH	4 канала
Измерения мощности
PM-LB	Узкополосные измерения мощности
PM-WB	Широкополосные измерения мощности
Программные опции
SA-GPSA	Общий анализ спектра
SA-AMS	Расширенный набор измерений (измерение мощности канала, мощности соседнего канала, занимаемой полосы частот, гармонических искажений, интермодуляционных помех третьего порядка и т.д.)
SA-SMS	Мониторинг спектра
SA-VSA	Анализ сигналов с квадратурной модуляцией
SA-RTSA	Анализ спектра в реальном масштабе времени
SA-USB	Измерение мощности с помощью внешнего USB-ваттметра
SA-SCAN	Панорамное сканирование
SA-FixFQ	Проведение измерений и анализа на одной частоте
SA-MSCAN	Дискретная развертка
SA-ASA	Анализ сигналов с аналоговой модуляцией
SG-AWG	Аналоговые модуляции (АМ, ЧМ, ФМ, ИМ) для генератора сигналов
SG-DWG	Цифровые модуляции (FSK, PSK, ASK, QAM и т.д.) для генератора сигналов
SG-RWG	Генерация радиолокационных сигналов
SG-LWG	Генерация сигналов канала передачи данных (Data link)

Аксессуары

PSVA-BAT72	Литиевый аккумулятор емкостью 72 Вт∙ч
PSVA -BAT96	Литиевый аккумулятор емкостью 96 Вт∙ч
PSVA -BAT192	Литиевый аккумулятор емкостью 192 Вт∙ч
PSVA -BAT288	Литиевый аккумулятор емкостью 288 Вт∙ч

Характеристики

Анализатор спектра (опция SA-GPSA)

Диапазон входных частот

9 кГц ~ 6/9/20/20,6/40 ГГц

Пределы допускаемой относительной погрешности частоты опорного генератора

1×10^-6

Разрешение по частоте

1 Гц

Точность

± (0,25% × SPAN＋разрешение по горизонтали)

Фазовый шум 0 дБм, 1 ГГц@10 кГц

- 103 дБн/Гц

Амплитудные параметры

Опорный уровень

-120 дБм до +30 дБм, с шагом 10 дБ

Максимальный безопасный уровень входного сигнала

+27 дБм (при установленном аттенюаторе >10 дБ)

Диапазон входного уровня

от -120 дБм до +27 дБм

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала

± 1.8 дБ (от 10 МГц до 13 ГГц);

± 2.3 дБ (св. 13 ГГц до 40 ГГц)

Входной аттенюатор

0 дБ до - 30 дБ, шаг 10 дБ (0 дБ до -50 дБ опц.)

Средний уровень собственных шумов (DANL)

от 9 кГц до 8 МГц

-138 дБм/Гц

св. 8 МГц до 2,5 ГГц

-138 дБм/Гц

св. 2.5 ГГц до 9 ГГц

-140 дБм/Гц

св. 9 ГГц до 16 ГГц

-144 дБм/Гц

св. 16 ГГц до 19 ГГц

-141 дБм/Гц

св. 19 ГГц до 40 ГГц

-140 дБм/Гц

Уровень гармонических искажений 2-го порядка от 9 кГц до 40 ГГц

＜- 60 дБн

Ширина полосы разрешающего фильтра (RBW), полосы видео фильтра (VBW)

1 Гц ~ 10 МГц

Технические характеристики в режиме измерительного демодулятора АМ, ЧМ, ФМ, ИМ (опция SA-ASA)

Поддерживаемые виды аналоговых модуляций

АМ, ЧМ, ФМ, SSB и др.

Импульсная модуляция

одиночный импульс, импульсы со ступенчатой частотой повторения и др.

Технические характеристики в режиме векторного анализа сигналов (опция SA-VSA)

Максимальная полоса анализа

100 МГц

Режимы отображения

Созвездие, спектральная диаграмма, EVM от времени, форма сигнала

Стандарты поддерживаемых цифровых сигналов

ASK, FSK, BPSK, QPSK, DQPSK, QAM и др.

Генератор сигналов

Частотный диапазон

от 100 кГц / 1 МГц до 6/18/26,5/40 ГГц опц.

Пределы допускаемой относительной погрешности частоты опорного генератора

1×10^-7

Разрешение по частоте

0,1 Гц

Фазовый шум 0 дБм, 1 ГГц@10 кГц

- 120 дБн/Гц

Амплитудные характеристики

Диапазон

Частоты

Максимальная выходная мощность

Минимальная выходная мощность

В базовой комплектации

Опция D02

10 МГц до 6 ГГц

+ 8 дБм

+ 20 дБм

- 100 дБм

(-120 дБм – опция)

св. 6 ГГц до 20 ГГц

+ 8 дБм

+ 20 дБм

св. 20 ГГц до 40 ГГц

+ 5 дБм

- 120 дБм до - 80 дБм

Точность установки уровня (+20°до +30°)

Частоты

от - 80 дБм

до макс. мощности

- 120 дБм до -80 дБм

10 МГц ~ 6 ГГц

± 1 дБ

± 1,5 дБ

6 ГГц ~ 20 ГГц

± 1,5 дБ

± 2 дБ

20 ГГц ~ 40 ГГц

± 2 дБ

± 2,5 дБ

Дискретность установки уровня

0,1 дБ

Гармоники (при выходном сигнале: +0 дБм и температуре окружающей среды от 20°до 30°)

от 10 МГц до 100 МГц

≤-33 дБн

св. 100 МГц до 2 ГГц

≤-32 дБн

св. 2 ГГц до 15 ГГц

≤-30 дБн

св. 15 ГГц до 20 ГГц

≤-34 дБн

св. 20 ГГц до 40 ГГц

≤-35 дБн

Негармонические искажения (при выходном сигнале: +0 дБм и температуре окружающей среды от 20°до 30°)

от 10 МГц до 20 ГГц

≤-50 дБн

св. 20 ГГц до 40 ГГц

≤-45 дБн

Модуляционные характеристики (опция SG-AWG)

Поддерживаемые типы аналоговой модуляции

AM, ЧМ, ФМ, ИМ, однополосная (SSB)

Поддерживаемые типы векторной модуляции (опция SG-DWG)

ASK

2-ASK, 16-APSK, 32-APSK

FSK

2-FSK, 4-FSK, 8-FSK, 16-FSK, MSK, GMSK

PSK

BPSK, QPSK, OQPSK, π/4DQPSK, 8/16PSK

QAM

16-QAM, 32-QAM, 64-QAM, 128-QAM, 256-QAM, 512-QAM, 1024-QAM

Специальные сигналы (опция SG-LWG)

Протоколы передачи данных Link (опция SG-LWG)

Link4A, Link11, Link16

Сигналы для радиолокации (радар) (опция SG-RWG)

Conventional pulse, Continuous wave, Linear frequency modulation, Nonlinear frequency modulation, Phase encoding, Frequency agility, Repetition frequency jitter, Repetition frequency difference и др.

Специальные типы сигналов (опция SG-RWG)

TACAN, Satellite, IFF, Multi-carrier output и др.

Пользовательские (настраиваемые сигналы)

Цифровые сигналы произвольной формы

Точность формирования сигналов векторной модуляции

Параметры выходного сигнала

Частотный диапазон

EVM

Амплитудная ошибка

Фазовая ошибка

Символьная скорость (Symbol rate) 1Msps, тип фильтра Gennyquist, α=0.35, тип модуляции QPSK, уровень -10 дБм

от 50 МГц до 2 ГГц

≤1%

≤0.8%

св. 2 ГГц до 15 ГГц

≤1.8%

≤1%

св. 15 ГГц до 20 ГГц

≤2%

≤1%

Параметры выходного сигнала

EVM

Амплитудная ошибка

Фазовая ошибка

Тип модуляции: QPSK, 16QAM, символьная скорость: 1 МГц; центральная частота: 1 ГГц; фильтр: root raised cosine; α = 0.35; выходная мощность: -10 дБм

≤1%

≤0.8%

Низкочастотный генератор сигналов

Количество выходных каналов

1/2 (опция)

Выходное сопротивление

50 Ом, 600 Ом

Частотный диапазон

от 10 Гц до 100 кГц

Разрешение по частоте

1 Гц

Ошибка по частоте

±1 Гц

Диапазон выходной амплитуды

от 1 мВ_СКЗдо 5 В_СКЗ

Дискретность установки амплитуды

1 мВ_СКЗ

Ошибка амплитуды

≤ ± (3%×установленное значение ±1 мВ_СКЗ)

Коэффициент нелинейных искажений (КНИ)

≤1% (выходное значение амплитуды ≥200 мВ_СКЗ)

Низкочастотный анализатор аудиосигналов

Количество входных каналов

1/2 (опция)

Частотный диапазон

от 10 Гц до 100 кГц

Разрешение по частоте

1 Гц

Ошибка по частоте

±1 Гц

Диапазон выходной амплитуды

от 1 мВ_СКЗдо 30 В_СКЗ

Дискретность установки амплитуды

1 мВ_СКЗ

Ошибка амплитуды

(Один источник звука): ≤± (3%× установленное значение ±1 мВ_СКЗ)

Диапазон измерения КНИ

от 0.5% до 70%

Разрешение КНИ

0.1%

Ошибка измерения КНИ

±2%×установленное значение ± 0.2% (частота 1 кГц, КНИ: ≤20%)

Диапазон измерений отношения сигнал / шум (SINAD)

от 3 до 50 дБ

Разрешение SINAD

0.1 дБ

Погрешность измерения SINAD

≤±1.5 дБ (частота 1 кГц)

Осциллограф

Количество входных каналов

2/4 (опция)

Развязка по входу

AC, DC

Входное сопротивление

50 Ом, 1 МОм

Полоса пропускания

1/20/50/100/200 МГц (опция)

Диапазон входного сигнала

от 10 мВ_{ПИК-ПИК}до 10 В_{ПИК-ПИК}при 50 Ом

от 10 мВ_{ПИК-ПИК}до 100 В_{ПИК-ПИК}при 1 МОм

Диапазон смещения

± 0,5 от полной шкалы

Разрешение по вертикали

8 бит

Точность по вертикальной шкале DC

± 2% от полной шкалы

Точность амплитуды AC

± 2% от полной шкалы (50 кГц)

Анализатор цепей

Диапазон рабочих частот

от 100 кГц до 6 / 9 / 18 / 26,5 / 40 ГГц (опция)

Разрешение по частоте

1 Гц

Точность установки частоты (25°C±3°C)

1×10^-6

Динамический диапазон

(полоса фильтра ПЧ=10 Гц, 25°C ± 3°C)

от 100 кГц до 10 МГц

68 дБ

св. 10 МГц до 125 МГц

70 дБ

св. 125 МГц до 1 ГГц

93 дБ

св. 1 ГГц до 10 ГГц

95 дБ

св. 10 ГГц до 20 ГГц

90 дБ

св. 20 ГГц до 30 ГГц

84 дБ

св. 30 ГГц до 40 ГГц

80 дБ

Количество точек измерения

от 1 до 100001

Диапазон полос пропускания фильтров промежуточной частоты

от 1 Гц до 10 МГц

Максимальная выходная мощность источника

от 100 кГц до 10 МГц

-1 дБм

св. 10 МГц до 5 ГГц

+1 дБм

св. 5 ГГц до 20 ГГц

-5 дБм

св. 20 ГГц до 40 ГГц

-6 дБм

Документы

Оплата и доставка

Заказ товаров

Сделать заказ товара можно несколькими способами:

Отправьте запрос на сайте через кнопку «ОТПРАВИТЬ ЗАПРОС НА КП» или «ЗАДАТЬ ВОПРОС»;
Отправьте запрос на e-mail: info@sernia.ru с указанием конкретного товара или технических характеристик возможного прибора;
Позвоните по телефону +7 (495) 204-13-17 или 8 (800) 301-13-17 (бесплатный для регионов). Секретарь соединит Вас с менеджером, который поможет сделать заказ.

Оплата товара

Оплата товара производится только по безналичному расчету. Цены в счете указываются с НДС. Условия оплаты: 100% предоплата или 50/50% (предварительно обговариваются с клиентом, зависят от условий поставки товаров).

Доставка товара

Сроки поставки товара обговариваются на этапе заказа товара. Доставка мелкогабаритного товара в пределах Москвы осуществляется собственной курьерской службой. Сроки доставки товаров из наличия - 2-3 дня после оплаты товара.

Доставка товара в регионы осуществляется службой MAJOR EXRESS. Отследить доставку товара можно по номеру накладной на сайте компании.
