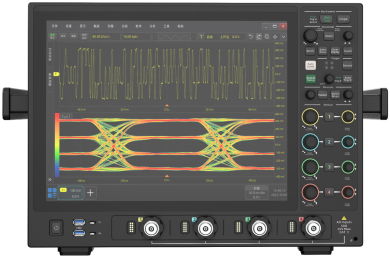

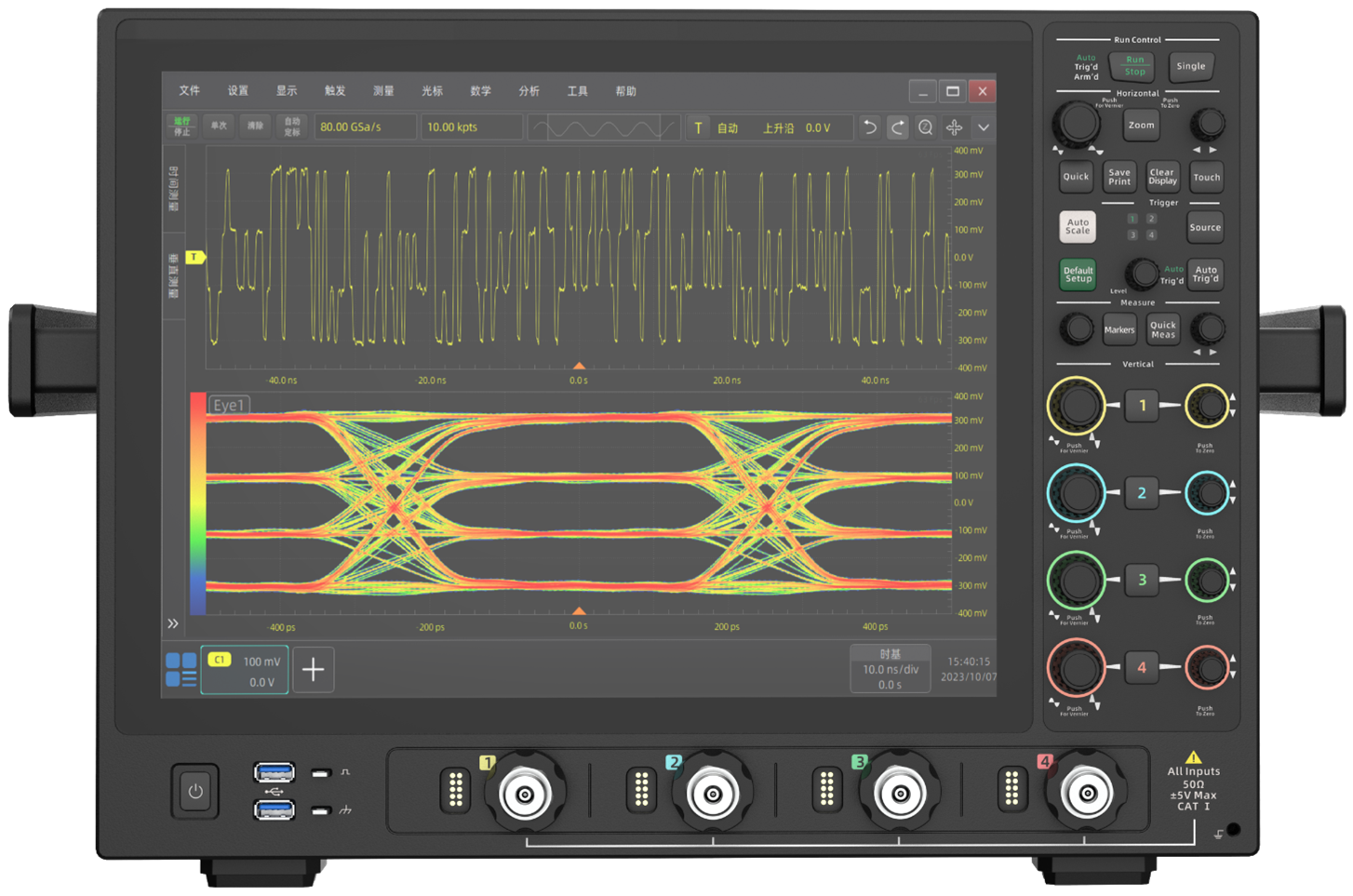

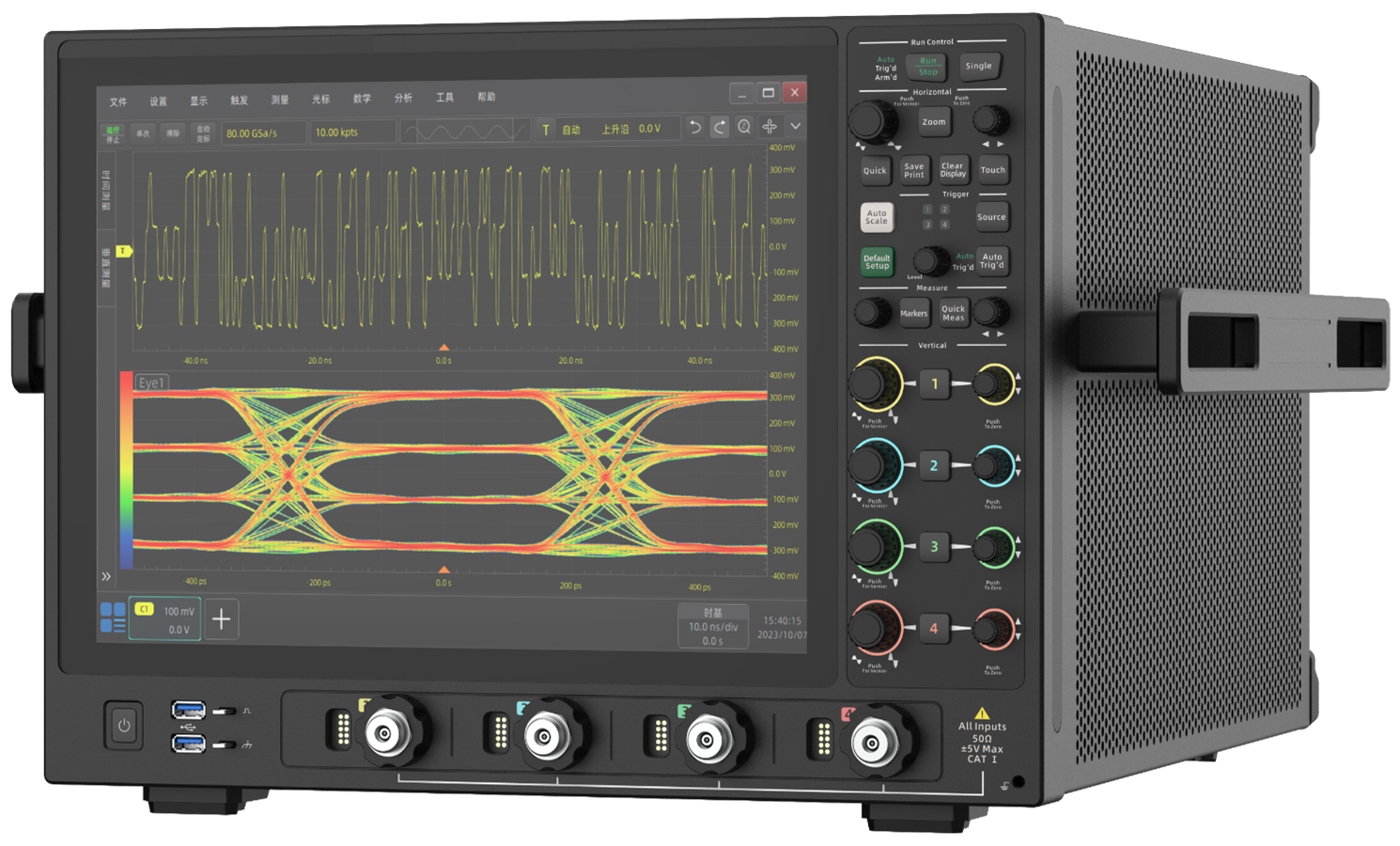

Цифровой осциллограф реального времени HDO-8184 - это высокопроизводительное широкополосное устройство сбора данных и измерений в режиме реального времени с максимальной полосой пропускания до 18 ГГц, частотой дискретизации до 80 Гвыб/с, функциями измерения и отображения различных параметров и расширенной математической обработкой сигнала.
HDO-8184 предназначен для использования в процессах разработки, производства и ремонта широкополосных радаров и средств электронного противодействия, различных устройств: приемо-передающих стандарта 5G; оптической связи; спутниковой навигации и связи; беспроводной передачи данных между автотранспортом (V2V).
ПРИМЕНЕНИЕ

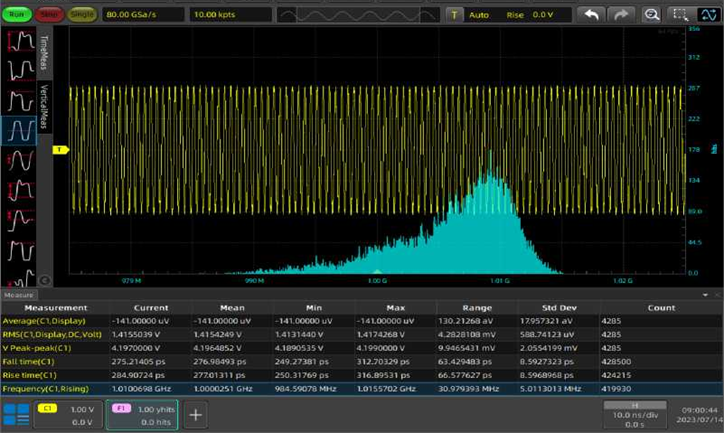

Основные измерения
Поддержка автоматических измерений с использованием всей аппаратной памяти, измерения различных параметров, отображение формы сигнала и, одновременно, поддержка статистического анализа; поддержка курсорных измерений и т.д.
Анализ результатов измерений

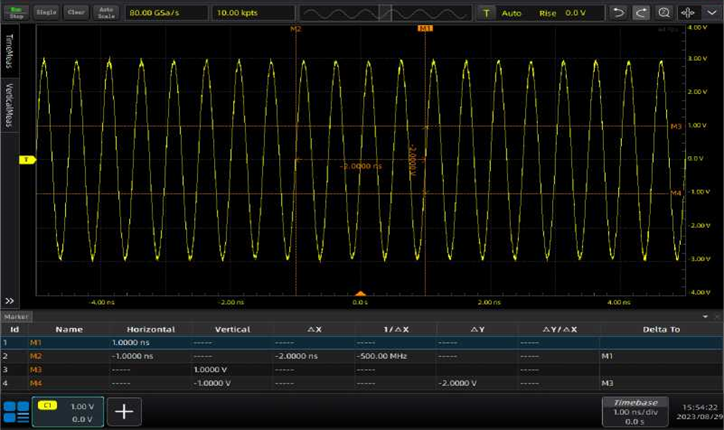

Курсорные измерения
Поддержка функции анализа гистограмм, статистической обработки данных, измерения параметров и представления в виде гистограммы позволяет пользователям наблюдать за результатами измерений параметров в течение длительного периода времени и быстрее находить потенциальные отклонения в сигнале.

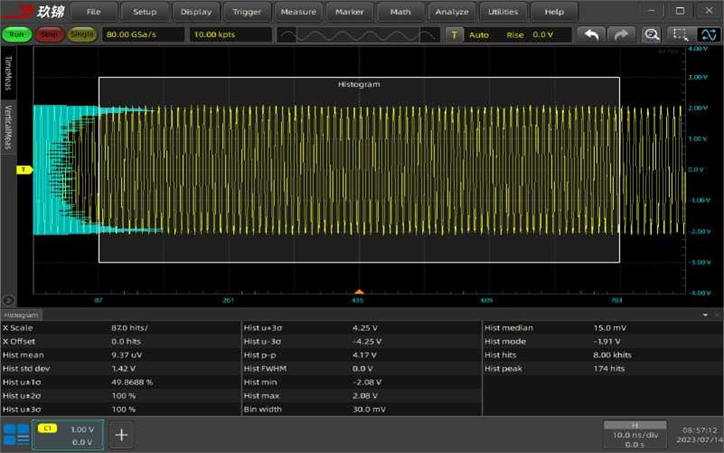

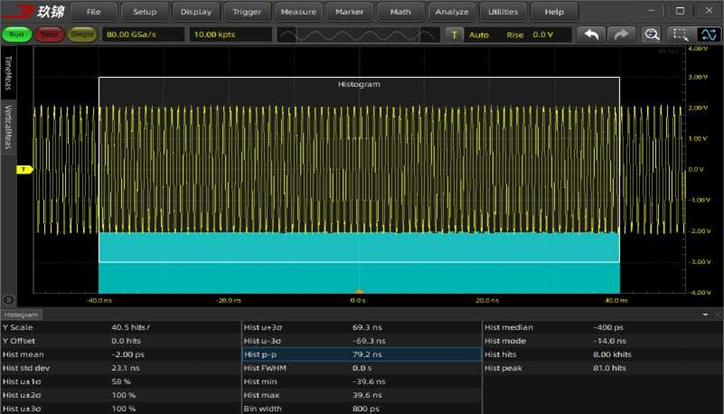

Горизонтальная гистограмма
Поддержка тестирования на работоспособность/отказ (тестирование по маске). Данное тестирование может быть применено для долговременного отслеживания сигналов, мониторинга сигналов во время проектирования либо при тестировании на производственной линии. Пользователь устанавливает правила тестирования с помощью определённого эталона и сравнивает измеренный сигнал с этой эталонной формой сигнала. В результатах тестирования возможно отображение статистической информации.

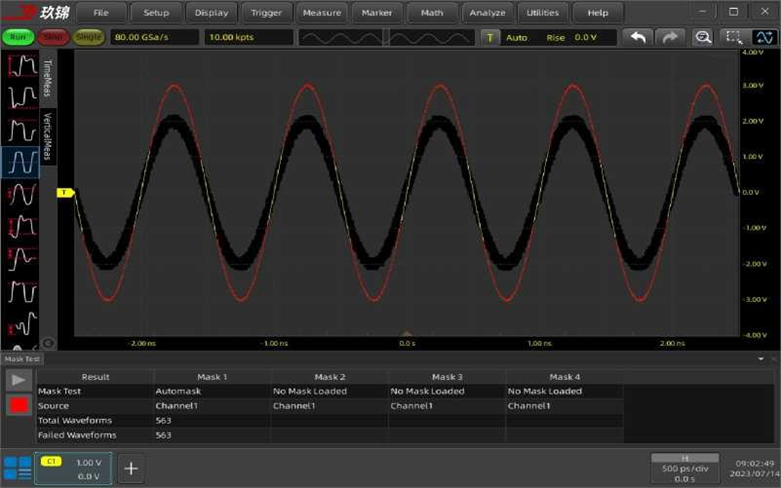

Тестирование по маске
Анализ спектра в режиме реального времени
Использование технологии обработки данных с перекрытием выборок при БПФ и цифровой флуоресценции (послесвечения) значительно повышает вероятность захвата узких импульсов, переходных сигналов и расширяет возможности по обнаружению случайных событий. Функция поиска пиков позволяет в автоматическом режиме проводить измерения уровня и частоты расположения пиков.

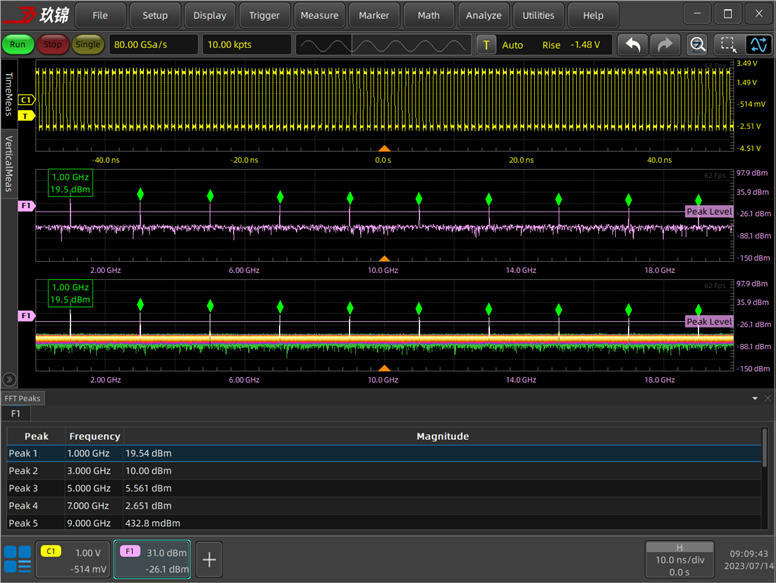

Поиск пиков
Запуск и декодирование протоколов передачи данных
Поддерживает множество типов триггеров, таких как edge trigger, pulse width trigger, slope trigger, and bus trigger, которые помогут инженерам быстро находить и изолировать интересующие сигналы. Поддерживается большое количество протоколов декодирования последовательных шин, включая I2C, SPI, CAN, LIN, FlexRay, USB, RS-232/422/485/UART, MIL-STD-1553B, PCIe.

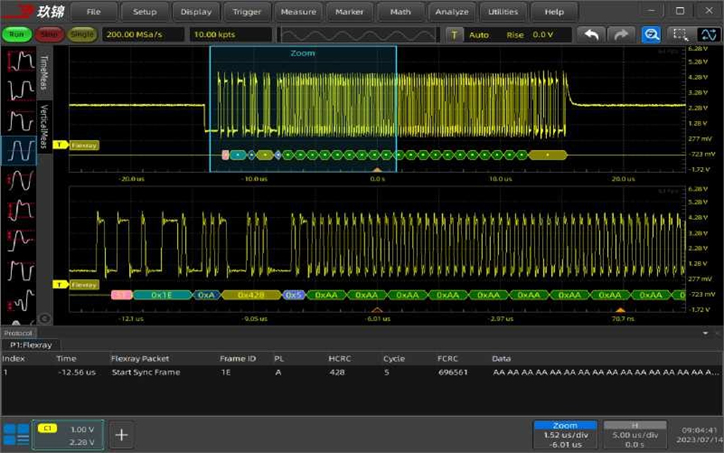

Декодирование последовательной шины FlexRay

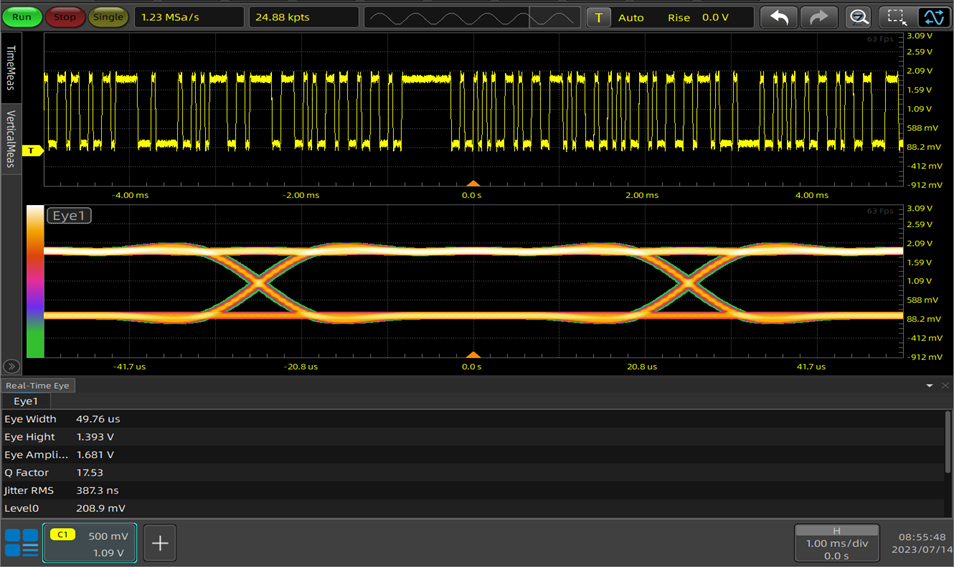

Анализ глазковой диаграммы в режиме реального времени и измерение дджиттера
В осциллограф заложены колоссальные возможности по анализу глазковых диаграмм и измерениям джиттера. В числе измеряемых параметров: высота глазка, ширина глазка, джиттер, Q-фактор и др. Поддерживаются различные методы восстановления тактовой частоты: постоянная тактовая частота, ФАПЧ первого порядка, ФАПЧ второго порядка, внешняя синхронизация
-
Разработка, производство, ремонт широкополосных радаров и средств электронного противодействия
-
Разработка, производство, ремонт приемо-передающих устройств современных телекоммуникационных стандартов
-
Разработка, производство, ремонт устройств оптической связи
-
Разработка, производство, ремонт устройств спутниковой навигации и связи
-
Разработка, производство, ремонт устройств беспроводной передачи данных между автотранспортом (V2V).
-
Научные исследования
- Обучение
Технические характеристики осциллографа HDO-8184
|
Метрологические характеристики |
|||
|
Входное сопротивление |
50 Ом ± 1,5 Ом |
||
|
Верхняя частота полосы пропускания в двухканальном режиме |
18 ГГц |
||
|
Верхняя частота полосы пропускания в четырёхканальном режиме |
10,5 ГГц |
||
|
Максимальная частота дискретизации |
при двух включённых каналах |
80 Гвыб/с |
|
|
при четырёх включённых каналах |
40 Гвыб/с |
||
|
Пределы допускаемой относительной погрешности внутреннего опорного генератора 10 МГц, где Y-значение целого количества лет после выпуска из производства или последней калибровки частоты опорного генератора осциллографа |
±(2+1•Y)•10-6 |
||
|
Время нарастания / спада (от 10 % до 90 %) |
27 пс |
||
|
Пределы допускаемой относительной погрешности измерений интервалов времени tm, в зависимости от задаваемого интервала T и количества периодов М(≥2), отображаемых на экране |
|
||
|
Диапазон значений коэффициента развертки |
20 пс/дел — 200 с/дел |
||
|
Диапазон значений коэффициента отклонения (KО) в последовательности 1; 2; 5 |
0,01 В/дел — 1 В/дел |
||
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения δКО |
±3% |
||
|
Диапазон установки постоянного напряжения смещения UСМ, при КО: 10 мВ/дел; 20 мВ/дел; 50 мВ/дел; 100 мВ/дел; 200 мВ/дел; 500 мВ/дел; 1000 мВ/дел |
от -0,04 В до +0,04 В от -0,08 В до +0,08 В от -0,2 В до +0,2 В от -0,4 В до +0,4 В от -0,8 В до +0,8 В от -2 В до +2 В от -4 В до +4 В |
||
|
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения ΔUсм |
± (0,1•KО + 0,02•|UСМ| + 0,002) В |
||
|
Общие характеристики |
|||
|
Разрядность АЦП |
8 бит |
||
|
Число измерительных каналов |
4 |
||
|
Максимальное значение входного напряжения |
5 В |
||
|
Входные разъемы |
NMD 3,5M «вилка» |
||
|
Коммуникационные интерфейсы |
USB 2.0 host, USB 2.0 device, LAN, GPIB |
||
|
Рабочие условия эксплуатации |
Температура окружающей среды: от +10 до +40 ℃ |
||
|
Условия хранения и транспортирования |
Температура окружающей среды: от -40 до +70 ℃ |
||
|
Параметры электрического питания |
Напряжение переменного тока: от 198 до 242 В Частота переменного тока: от 47,5 до 52,5 Гц |
||
|
Габаритные размеры |
426 × 311 × 515 мм |
||
|
Масса |
≤ 42 кг |
||
|
Время прогрева |
30 мин |
||
%
Особенности осциллографа HDO-8184:
- Количество входных аналоговых каналов – 4
- Максимальная полоса пропускания: 18 ГГц
- Максимальная частота дискретизации: 80 Гвыб/с
- Проведение различных автоматических измерений, БПФ и другие функции для углубленного сбора и анализа данных
- Функция анализа соответствия, синхронизации и декодирования различных типов протоколов передачи данных (опция)
- Функция анализа глазковой диаграммы в режиме реального времени (опция)
- Функция анализа джиттера (опция)
- Функция анализа сигналов с квадратурной модуляцией (опция)
Комплектация
- Осциллограф цифровой SW-HDO8184
- Кабель питания
- Руководство по эксплуатации
Госреестр РФ
Регистрационный № 97092-25 от 08.12.2025Программные опции
|
Sinwave-EYE |
Анализ глазковой диаграммы в режиме реального времени |
|
Sinwave-JITTER |
Анализ джиттера |
|
Sinwave-PROTOCOL |
Анализ соответствия, синхронизации и декодирования различных типов протоколов передачи данных |
|
Sinwave-VSA |
Анализ сигналов с квадратурной модуляцией |
Аксессуары
|

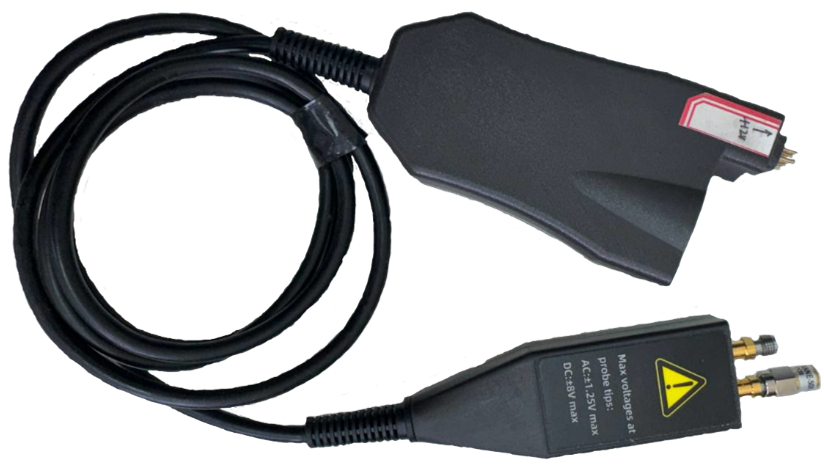

DP6180A |
Пробник активный дифференциальный с полосой пускания 18 ГГц |
| Аналоговые каналы: | 4 |
| Полоса пропускания: | 18 ГГц |
| Частота дискретизации: | 80 Гвыб/с |
