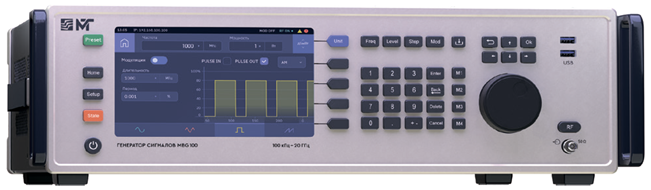

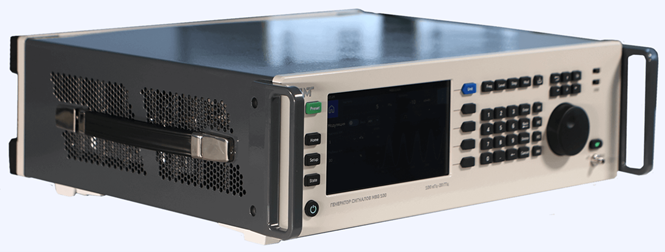

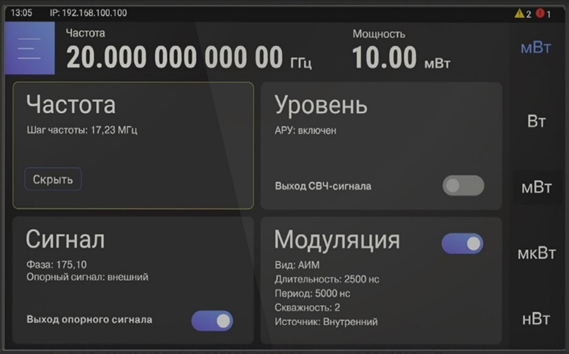

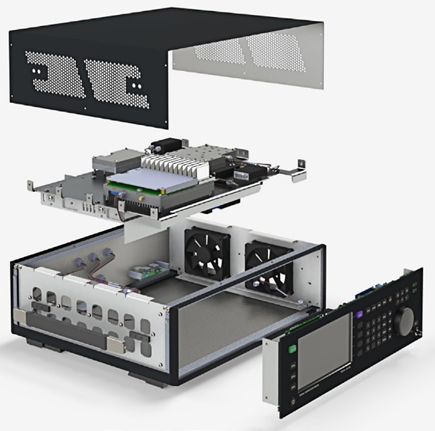

Генератор СВЧ сигналов MBG100

Количество выходных каналов

1

Диапазон частот

от 100 кГц до 13 ГГц

от 100 кГц до 20 ГГц (опция HF20)

Шаг установки частоты

0,001 Гц

Относительная погрешность установки частоты

±0,1 ppm

±30 ppb (опция H08)

Диапазон установки уровня мощности выходного сигнала в диапазонах частот

без опций

с опцией H01

от 100 кГц до 200 МГц вкл.

от -20 дБм до +16 дБм

от -20 дБм до +20 дБм

св. 200 МГц до 4 ГГц вкл.

от -20 дБм до +20 дБм

от -20 дБм до +27 дБм

св. 4 ГГц до 6 ГГц вкл.

от -30 дБм до +20 дБм

от -30 дБм до +27 дБм

св. 6 ГГц до 13 ГГц вкл.

от -30 дБм до +16 дБм

от -30 дБм до +25 дБм

св. 13 ГГц до 18 ГГц вкл.

от -30 дБм до +14 дБм

от -30 дБм до +22 дБм

св. 18 ГГц до 20 ГГц вкл.

от -30 дБм до +12 дБм

от -30 дБм до +22 дБм

Выходная мощность

базовая версия

-30 дБм ~ + 20 дБм

опция H01

-30 дБм ~ + 30 дБм

опция H02

-120 дБм ~ + 20 дБм

опции H01+H02

-120 дБм ~ + 30 дБм

Дискретность установки уровня мощности

0,01 дБ

Пределы допускаемой относительной погрешности установки уровня мощности выходного сигнала

±0,4 дБ

Коэффициент стоячей волны по напряжению (КСВН) выхода RF

2,0

Относительный уровень гармонических составляющих в спектре выходного сигнала в диапазонах частот

от 200 кГц до 600 МГц вкл.

<-25 дБн

св. 600 МГц до 12 ГГц вкл.

<-45 дБн

св. 12,0 ГГц до 20,0 ГГц вкл.

<-35 дБн

св. 20,0 ГГц до 26,5 ГГц вкл.

<-30 дБн

Относительная спектральная плотность мощности фазовых шумов при отстройке от несущей на 10 кГц при уровне выходного сигнала +10 дБм, на частотах несущей:

1 ГГц

<-133 дБн/Гц

3 ГГц

<-128 дБн/Гц

6 ГГц

<-122 дБн/Гц

13 ГГц

<-115 дБн/Гц

20 ГГц

<-112 дБн/Гц

Параметры выходного сигнала в режиме импульсной модуляции (с опцией S05)

Минимальная длительность импульса

<20 нс

Длительность фронта

<10 нс

Диапазон частот повторения импульсов

1 Гц ~ 25 МГц

Коэффициент подавления сигнала несущей в паузе между радиоимпульсами

> 80 дБ

Параметры выходного сигнала встроенного генератора импульсов (с опцией S06)

Диапазон частот повторения импульсов

1 Гц ~ 50 МГц

Максимальный размах выходного сигнала на высокоомную нагрузку

>3 В

Минимальная длительность импульса

<10 нс

Длительность фронта

<5 нс

Разъемы

РЧ выход

импеданс

50 Ω

тип разъема

N-типа 3.5 (с опцией HF20)

Выход импульсных НЧ-сигналов PULSE OUT

BNC

Вход импульсных сигналов PULSE IN

BNC

Низкочастотный выход LF OUT

BNC

Выход опорного сигнала REF OUT

BNC

Вход внешнего опорного сигнала REF IN

BNC

Вход внешней синхронизации TRIG IN

BNC

LAN Ethernet

RJ-45

USB host

USB-A – 2 шт.

Электропитание

Входное напряжение, АС

207 В ~ 253 В

Частота входного питающего напряжения

49,5 Гц ~ 50,5 Гц

Максимальная потребляемая мощность

150 Вт

Габариты и масса

Ш х В х Г

480 х 420 х 170 мм

Масса

≤ 10 кг

Рабочие условия эксплуатации

Температура окружающего воздуха

+18 ºС…+ 28 ºС

Относительная влажность воздуха

30%...80%

Атмосферное давление

84 кПа…106 кПа (630 мм рт. ст~795 мм рт. ст.)
