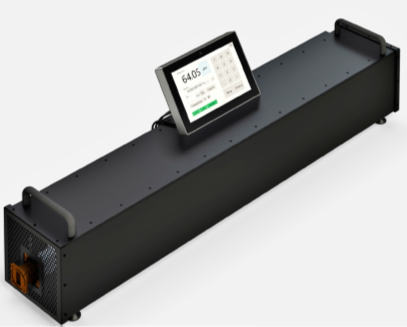

Измеритель высокой мощности СВЧ WPM-5000 предназначен для измерения мощности (до 3,4 кВт) непрерывных и модулированных сигналов в диапазоне 6 – 8 ГГц на выходах устройств с сечением волноводного канала 35 х 15 мм.
Описание измерителя мощности
Измеритель высокой мощности СВЧ WPM-5000 предназначен для измерения мощности (до 3,4 кВт) непрерывных и модулированных сигналов в диапазоне 6 – 8 ГГц на выходах устройств с сечением волноводного канала 35 х 15 мм.
Принцип действия измерителя основан на предварительном ослаблении уровня входной мощности в СВЧ тракте, последующем его измерении ваттметром, вычислении и выводе на экран вычислительно-индикаторным блоком значения мощности входного СВЧ сигнала.

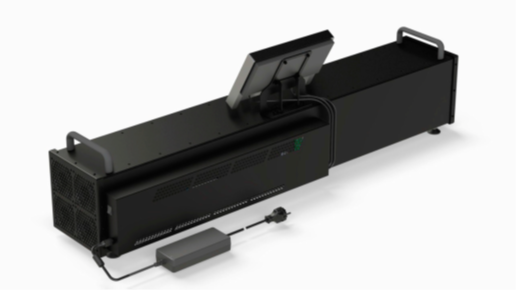

Конструктивно измеритель состоит из СВЧ тракта, блока вычислительно-индикаторного, блока питания и кабеля питания. СВЧ тракт выполнен в виде моноблочной конструкции, состоящей из датчика мощности, волноводного высоконаправленного ответвителя, волноводной нагрузки большой мощности, разъема питания, кнопки включения питания. Блок вычислительно-индикаторный имеет интерфейс Ethernet и обеспечивает возможность работы измерителя совместно с генератором СВЧ сигналов, поддерживающим стандарт SCPI-1999 и подключаемым через Ethernet, образуя единую автоматизированную систему. СВЧ-тракт служит для ослабления уровня входной СВЧ мощности, последующего ее преобразования в цифровой код и передачи его в блок вычислительно-индикаторный. Блок вычислительно-индикаторный обеспечивает математическую обработку поступившего цифрового кода и отображение измеряемых величин на экран.

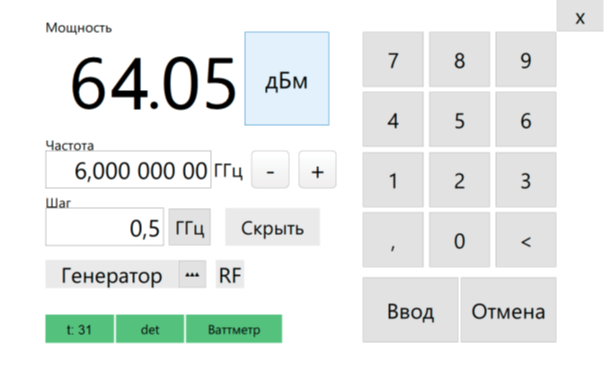

Рис.1 Интуитивно понятный интерфейс
Применение
- Разработка, производство, эксплуатация и ремонт радиоизмерительной и радиолокационной аппаратуры с высокими значениями мощности СВЧ сигналов
- Автоматизированные измерительные комплексы
- Лабораторные исследования
- Системы связи
- Спутниковые системы
Назначение
Изделие предназначено для измерения мощности (до 3,4 кВт) непрерывных и модулированных сигналов в диапазоне 6 ГГц – 8 ГГц на выходах устройств с сечением волноводного канала 35 х 15 мм.
Преимущества и особенности
- встроенная система воздушного охлаждения
- контроль показаний и управление измерениями через сенсорную панель на базе Linux
- возможность управления параметрами СВЧ генератора, поддерживающего SCPI-99 по Ethernet
- внешний блок питания
- возможность работы в «полевых» условиях от автономного источника с напряжением + 12В
Комплектация
- СВЧ тракт – 1 шт.
- Блок вычислительно-индикаторный – 1 шт.
- Блок питания – 1 шт.
- Кабель питания, 220 В – 1 шт.
- Переход коаксиально-волноводный: 35×15 мм – тип N – 1 шт.
- Кронштейн (комплект) – 1 шт.
- Ключ шестигранный – 1 шт.
- Паспорт МТВГ.468166.001 ПС 1 экз.
- Руководство по эксплуатации МТВГ.468166.001 РЭ 1 экз.
Внесен в госреестр
|
Диапазон рабочих частот |
6 ГГц ~ 8 ГГц |
|
Диапазон измерения мощности |
20 мВт ~ 3400 Вт |
|
Максимально-допустимая входная импульсная мощность |
400 кВт |
|
Погрешность измерения |
8 % |
|
КСВН входа |
≤1,2 |
|
Напряжение питания |
200 В ~ 240 В |
|
Частота переменного тока |
49 Гц ~ 51 Гц |
|
Потребляемая мощность |
≤150 ВА |
|
Сечение волноводного канала у входного фланца |
35 х 15 мм |
|
Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха при 20 ºС |
от 15 ºС до 35 ºС от 45% до 80 % |
|
Время установления рабочего режима |
не более 15 минут |
|
Габаритные размеры Д х Ш х В |
1270 х 300 х 400 мм |
|
Масса |
42 кг |
| Диапазон рабочих частот: | от 6 ГГц до 8 ГГц |
| Диапазон измерений мощности (СКЗ) : | от 20 мВт до 3400 Вт |
| Погрешность измерения : | 8% |
| КСВН: | ≤ 1,2 |
