Keithley 2290 серия программируемых высоковольтных источников питания

Производитель:
Keithley Flag
Гарантия:
36 месяцев

Высоковольтные программируемые источники питания для создания стабилизированного напряжения постоянного тока до 5 и 10 кВ.

Задать вопрос
Цена с НДС:
По запросу
В связи с резкими скачками курса валют цены на сайте могут отличаться от актуальных. Уточняйте информацию у менеджеров по продажам.
Доставка по всей России бесплатно
Подробнее о доставке здесь
  • Детальное описание
  • Тех.характеристики
  • Документация
  • Оплата и доставка

Основные сведения об источниках питания Keithley серии 2290

Keithley серии 2290 – высоковольтные программируемые источники питания для создания стабилизированного напряжения постоянного тока до 5 и 10 кВ. Прибор выполнен в виде моноблока настольного формата, предназначен для использования как высоковольтный лабораторный источник питания, в составе испытательного или измерительного стенда.

В серии источников питания Keithley 2290 представлено две модели, различные по диапазонам напряжений и силе тока:

Модель

Диапазон выходного напряжения

Диапазон выходной силы тока

Keithley 2290E-5

От +50 до +5000 В

От 0 до 5 мА

Keithley 2290-10

От +100 до +10000 В

От 0 до 1 мА

Сертификация

Программируемые высоковольтные источники питания постоянного тока Keithley серии 2290 утверждены и включены в Госреестр СИ под № 61902-15.

Область применения Keithley серии 2290

Применяются в области физики высоких энергий и испытания напряжением высокого уровня различных высоковольтных устройств, а также тестирования изоляции на пробой и токи утечки. Доступные функции и измерения:

  • Испытание на пробой и токи утечки высоковольтного устройства
  • Проверка компонентов высокого напряжения
  • Тестирование изоляции
  • Прецизионные измерения характеристик материалов и параметров приборов с высоким сопротивлением
  • Исследование физики высоких энергий

Основные преимущества Keithley серии 2290

Напряжения источника до 5 кВ и 10 кВ

Подходит для широкого спектра задач при работе с высоковольтными устройствами, в том числе в области физики высоких энергий

Низкий уровень выходного шума до 3 мВ

Повышает точность источника и чувствительность измерений для источников и позволяет чувствительным низковольтным измерительным приборам производить точные измерения тока вплоть до уровней пико-Ампера.

Предохранительная блокировка

Обеспечивает отключение выходного напряжения в случае, например, открытия дверцы для доступа к высоковольтной оснастке для тестирования.

Программируемый интерфейс IEEE-488

Позволяет создавать автоматизированные высоковольтные системы и сокращает время тестирования

Модуль защиты

2290-PM-200

Фиксируется перепад напряжений на низковольтном измерительном приборе, например, на источнике-измерителе (SMU) на максимальном значении 200 В, даже в случае выхода из строя проверяемого устройства (DUT), для предотвращения повреждения низковольтного измерительного оборудования.

Особенности Keithley серии 2290

Встроенная функция блокировки

Схема блокировки, встроенная в источники питания, может быть использована для гарантии того, что выходное напряжение будет отключено, если открыта дверца испытательной камеры доступа к высоковольтному испытательному устройству. Кроме того, все источники питания Keithley серии 2290 имеют аналоговые выходы низкого напряжения для безопасного контроля высокого напряжения и выходного тока.

Автоматизация системы

Легко автоматизировать высоковольтную систему тестирования Интерфейс IEEE-488 Series 2290 позволяет создание высоковольтной автоматизированной испытательной системы. Поставляются программные драйверы для упрощения и ускорения разработки испытательной системы. Это дополнительно повышает безопасность, так как высокое напряжение можно контролировать из удаленного места.

Технические характеристики Keithley серии 2290

Обе модели источника 2290E-5 и 2290-10 используют точное регулирование выходного напряжения для обеспечения низкого выходного шума и превосходной чувствительности измерения тока нагрузки.

Наименование параметра

Значение

Модель 2290E-5

Модель 2290-10

Диапазон воспроизведения и измерения напряжения

От +50 В до +5000 В

От +50 В до +3000 В (Фильтр 1)

От +50 В до +5000 В (фильтр 2)

От +100 В до +10000 В

Диапазон установки ограничения по напряжению

От 0 до 100 %

От 0 до 100 %

Диапазон установки ограничения по току

От 0,4 мА до 5,25 мА (0 - 1,5кВ, без фильтра или Фильтр 1)

От 0,4 мА до 3,25 мА (0-1,5кВ, Фильтр 2)



От 0,5 мА до 5,25 мА (1,5 - 5кВ, без фильтра или Фильтр 1)

От 0,4 мА до 3,25 мА (1,5 - 5кВ, Фильтр 2)

От 0 до 105% от полной шкалы

Диапазон силы тока на выходе

От 0 до 5 мА

От 0 до 5 мА (Фильтр 1)

От 0 до 3 мА (Фильтр 2)

От 0 до 1 мА

Разрешение установки напряжения

1 В

1 В

Точность установки напряжения

±(0,01% + 2,5 В)

±0,06%

Разрешение измерения напряжения

1 В

1 В

Погрешность измерения напряжения

±(0,01% + 1 В)

±(0,06% + 1 В)

Нестабильность выходного напряжения при изменении напряжения сети питания в пределе ±10%

0,001%

0,001%

Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 100 %

0,005%

0,04%

Уровень пульсаций напряжения

(10 кГц – 100 кГц)

0,002% при 5 кВ (без фильтра)

1 мВскз при 1кВ (Фильтр 1 или 2)

2 мВскз при 3кВ (Фильтр 1 или 2)

3 мВскз при 5кВ (Фильтр 2)

0,001%

(300 Гц – 300 кГц)

Врем нарастания (полная нагрузка)

1,5 с (от 1В до 5кВ, без фильтра)

3 с (от 1В до 3кВ, Фильтр 1)

4 с (от 1В до 5кВ, Фильтр 2)

<6 с (от 1 В до установленного напряжения)

Время спада напряжения (полная нагрузка)

1 с (от 5кВ до 1В, без фильтра)

3 с (от 3кВ до 1В, Фильтр 1)

4 с (от 5кВ до 1В, Фильтр 2)

1 с (от установленного напряжения до 10 В)

Время спада напряжения (без нагрузки)

<12 c (до <50В, без фильтра)

<30 с (до <50В, Фильтр 1 или 2)

<6 с (от установленного напряжения до <1%)

Время установки напряжения

3 с

<4 с

Разрешение установки ограничения силы тока

1 мкА

1 мкА

Точность установки ограничения силы тока

±(0,01% + 2,5мкА)

0,5%

Разрешение измерения силы тока

1 мкА

1 мкА

Погрешность измерения силы тока

±1 мкА (тип.)

±1 мкА (тип.)

Стабильность

±0,01%/1 час;

<0,03%/8 часов

±0,01%/1 час;

<0,03%/8 часов

Температурный дрифт

5х10-5 (от 0º до 40ºC)

5х10-5 (от 0º до 40ºC)

Режим мониторинга (аналоговый выход)

Диапазон напряжений

от 0 до +10 В

Максимальный ток

до 10 мА

Погрешность

±0,2% от диапазона

Выходной импеданс

100 Ом

Режим внешнего управления (аналоговый вход)

Диапазон напряжений

от 0 до +10 В

Погрешность

±0,2% от диапазона

Входной импеданс

1 МОм

Высоковольтный выходной коннектор

SHV (вилка)

SHV (розетка)

Интерфейс программирования

GPIB

GPIB, RS232

Напряжение питания

240V ±10%

От 90 до 264 В

Частота напряжения питания

50 Гц

От 47 до 63 Гц

Потребляемая мощность

55 Вт

75 Вт

Диапазон рабочей температуры

От 0º до 40ºC

От 0º до 40ºC

Габаритные размеры

89 х 206 х 406 мм

89 х 206 х 406 мм

Масса

5,5 кг

3,7 кг

Срок гарантии

1 год

Опциональное оснащение к Keithley 2290

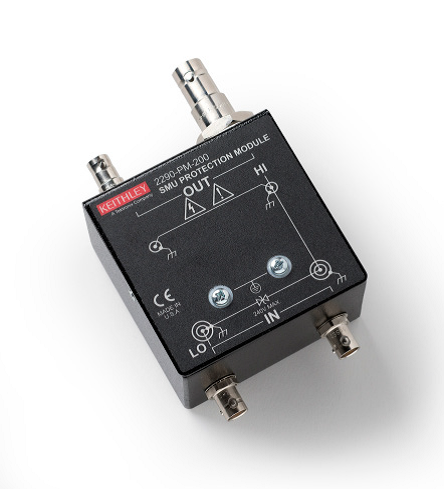

1. Защита пользователей и аппаратуры с помощью модуля 2290-PM-200 (опция)

2290-PM-200 опция к 2290 keithley.png

Источники питания Keithley серии 2290 и дополнительный модуль защиты 2290-PM-200 защищают пользователя
и приборы от опасно высоких напряжений. Когда измерительные приборы низкого напряжения используется в высоковольтной цепи, модуль защиты надежно ограничивает уровень напряжение на приборе до максимального значения 200В, даже если испытуемое устройство (ИУ) выходит из строя.

Таким образом, источник питания 2290 и модуль защиты 2290-PM-200 обеспечивают построение безопасной тестовой среды при работе с высоким напряжением до 10 000 вольт. Технические характеристики модуля 2290-PM-200:

Наименование параметра

Значение

Утечки

<10 пА при напряжении 200 В (тип.)

Допустимые нагрузки по постоянному току

100 мА в состоянии «не заблокировано»

Максимальный активный ток защиты

Ток должен быть ограничен до <120 мА в состоянии «блокировано» (~230 В)

Напряжение защиты

220 В пост. тока (минимум)

230 В пост. тока (тип.)

240 В пост. тока (максимум)

Последовательное сопротивление

470 Ω ± 10 %

Габариты (ШхВхГ)

81,28 × 81,53 × 54,10 мм

Максимальная длина с коннекторами

135,64 мм

Вес

0,25 кг

2. Высоковольтный кабель 2290-5-SHV (для модели 2290E-5, опция) и 2290-10-SHV (для модели 2290-10, опция)

2290-5-SHV кабель к 2290 Keithley.png

Кабели сверхвысокого напряжения до 5 и 10 кВ для перехода между высоковольтными разъемами RG-213/U, длина 3 метра.

Выходное напряжение: от +50/100 до +5000/10000В
Выходной ток: от 0 до 5/1 А
Модельный ряд: 2290E-5, 2290-10
