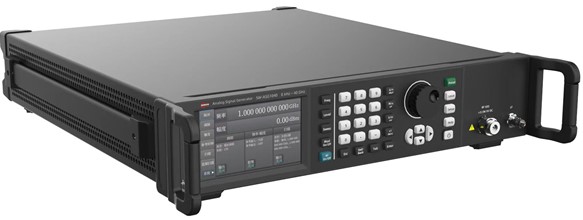

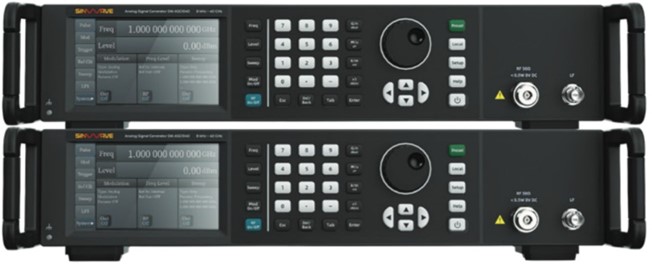

SW-ASG1012 - это высокопроизводительный генератор высокочастотных сигналов с низкими значениями фазовых шумов, малыми уровнями гармонических и субгармонических составляющих, высокой точностью воспроизведения частоты, широким динамическим диапазоном настройки выходной мощности сигнала, малым временем установки частоты.
Опционально, возможна активация:
- модулятора аналоговых AM/ЧМ/ΦM – сигналов;
- формирователя сигналов с импульсной модуляцией;
- генератора пачек импульсов;
- модулирующего генератора сигналов произвольной формы.
Варианты применения генераторов сигналов SW-ASG1012: замена гетеродина, тестирования различных микроволновых устройств (усилители, фильтры, делители, сумматоры и т.д.) и антенных устройств.
ВАРИАНТЫ ПРИМЕНЕНИЯ
ИСТОЧНИК СИГНАЛА ГЕТЕРОДИНА
Низкие значения фазового шума, широкий частотный диапазон, значительный динамический диапазон установки выходной мощности сигнала позволяют использовать SW-ASG1012 в качестве гетеродина.

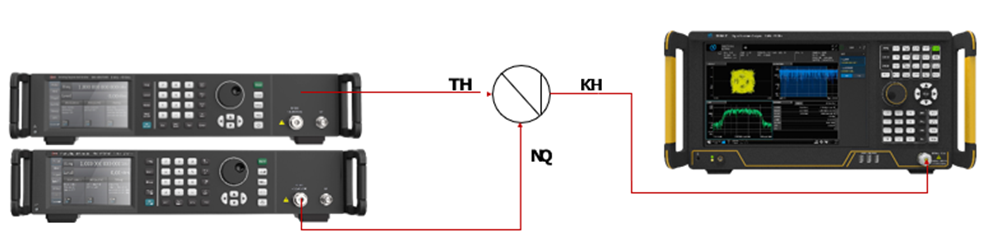

Применение SW-ASG1012 в качестве источника сигнала гетеродина совместно с анализатором спектра, предоставляет возможность тестировать большинство характеристик смесителей, включая потери при преобразовании частоты, диапазон мощности возбуждения ВЧ и другие показатели.
ИЗМЕРЕНИЕ ПАРАМЕТРОВ ВЧ/СВЧ УСТРОЙСТВ
Используя генератор сигналов в качестве источника возбуждения совместно с анализатором спектра, можно тестировать работу различных типов устройств: усилителей, фильтров, коммутаторов, умножителей частоты и других.

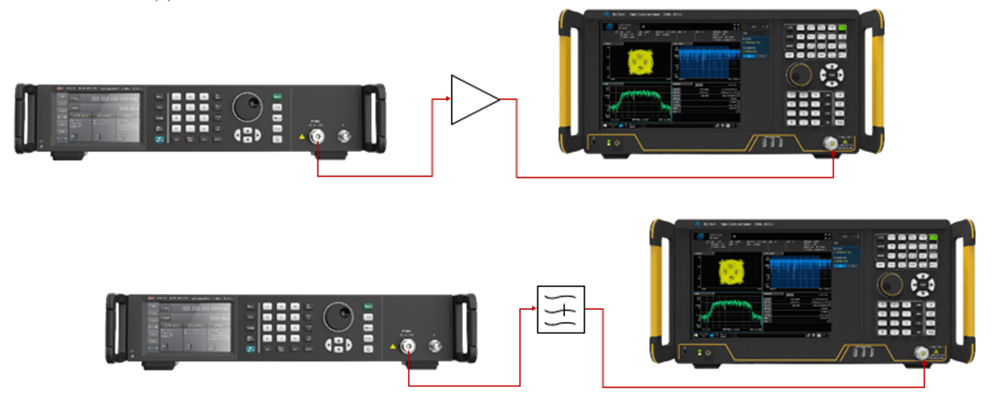

Пример тестирования усилителей и фильтров

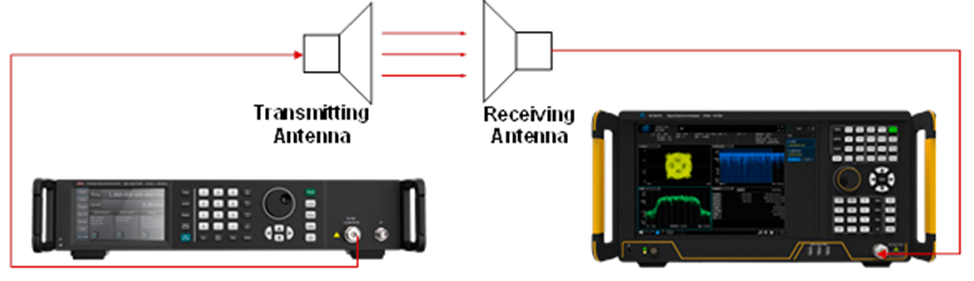

ТЕСТИРОВАНИЕ АНТЕНН
Благодаря широкому частотному диапазону, большому динамическому диапазону установки выходной мощности сигнала, спектральной чистоте, высокой точности установки частоты и наличия функций аналоговой модуляции, SW-ASG1012 может использоваться в качестве источника возбуждения передающих антенн для тестирования как отдельных компонентов, так и всего тракта прохождения радиосигнала. В качестве приёмника можно использовать векторный анализатор сигналов и спектра.
- Разработка, производство, эксплуатация и ремонт ВЧ/СВЧ устройств
- Научные исследования
- Обучение
Преимущества и особенности
- Диапазон выходных частот 8 кГц ~ 12 ГГц
-
Разрешение по частоте 0,001 Гц
-
Скорость переключение выходной частоты ≤ 1 мс
-
Диапазон установки выходной мощности – 120 дБм ~ + 20 дБм
-
Разрешение по уровню 0,01 дБ
-
Фазовый шум SSB ≤ -120 дБн/Гц при отстройке 10 кГц на частоте 10 ГГц
-
Наличие низкочастотного выхода LF Out
-
Поддерживаемые типы аналоговых модуляций АМ, ЧМ, ФМ (опция)
-
Поддерживаемы импульсной модуляции ИМ (опция)
-
Формирование пакетов импульсов (опция)
- Модулирующий генератор сигналов произвольной формы (опция)
Комплектация
- Генератор сигналов SW-ASG1012 – 1 шт.
- Шнур питания – 1 шт.
- Руководство по эксплуатации – 1 экз.
Госреестр РФ
Регистрационный № 93910-24 от 27.11.2024Программные опции
|
SW-ASG-AM |
Модуляции АМ, ЧМ, ФМ |
|
SW-ASG-MF |
Модулирующий генератор сигналов произвольной формы |
|
SW-ASG-PM |
Импульсная модуляция |
|
SW-ASG-PMT |
Формирование пачек импульсов |
|
Метрологические характеристики |
||||||
|
Диапазон выходных частот |
8 кГц ~ 12 ГГц |
|||||
|
Дискретность установки частоты |
0,001 Гц |
|||||
|
Вход/выход опорной частоты |
10 МГц, 100 МГц, 1 ГГц |
|||||
|
Пределы допускаемой относительной погрешности установки частоты δf при работе от внутренней опорной частоты |
±1•10-7 |
|||||
|
Диапазон установки значений уровня выходного сигнала в зависимости от частоты: от 8 до 100 кГц вкл. св. 100 кГц до 2 МГц вкл. св. 2 МГц до 3,3 ГГц вкл. св. 3,3 до 12 ГГц |
-90 дБм ~ + 8 дБм -90 дБм ~ + 13 дБм -120 дБм ~ + 17 дБм -120 дБм ~ + 20 дБм |
|||||
|
Дискретность установки уровня выходного сигнала |
0,01 дБ |
|||||
|
Пределы допускаемой абсолютной погрешности установки уровня выходного синусоидального сигнала в зависимости от выходного уровня, в диапазоне частот: |
св.-90 дБм ~ -70 дБм вкл. |
св.-70 дБм ~ -10 дБм вкл. |
св.-10 дБм ~ +10 дБм вкл. |
св.+10 дБм ~ +20 дБм |
||
|
св. 2 МГц до 2 ГГц вкл. |
±1,5 дБ |
±0,7 дБ |
±0,6 дБ |
±0,8 дБ |
||
|
св. 2 ГГц до 12 ГГц вкл. |
±1,8 дБ |
±0,9 дБ |
±0,8 дБ |
±0,8 дБ |
||
|
КСВН выхода ВЧ |
≤ 2,0 |
|||||
|
Уровень гармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБм, в диапазоне частот |
2 МГц ~ 10 МГц вкл. |
<- 25 дБм |
||||
|
св. 10 МГц ~ 3,3 ГГц вкл. |
<- 30 дБм |
|||||
|
св. 3,3 ГГц ~ 12 ГГц вкл. |
<-55 дБм |
|||||
|
Уровень негармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБм |
от 50 МГц ~ 250 МГц вкл. |
<-60 дБм |
||||
|
св. 250 МГц ~ 3,3 ГГц вкл. |
<-65 дБм |
|||||
|
св. 3,3 ГГц ~ 10 ГГц вкл. |
<-62 дБм |
|||||
|
св. 10 ГГц ~ 12 ГГц вкл. |
<-55 дБм |
|||||
|
Спектральная плотность мощности фазовых шумов при 10 дБм @ 1 ГГц@ 10 кГц |
<- 139 дБн/Гц |
|||||
|
Общие технические характеристики |
||||||
|
Рабочие условия эксплуатации |
температура окружающей среды |
от 0 до +50 ℃: |
||||
|
относительная влажность воздуха при температуре +35 ℃ |
≤ 85 % |
|||||
|
Условия хранения и транспортирования |
температура окружающей среды |
от -40 до +70 ℃ |
||||
|
влажность воздуха при температуре +40 ℃ |
≤ 95 % |
|||||
|
Параметры электрического питания |
Напряжение переменного тока |
от 198 до 242 В |
||||
|
Частота переменного тока |
от 50 до 60 Гц |
|||||
|
Потребляемая мощность |
≤ 300 Вт |
|||||
|
Масса |
≤ 17 кг |
|||||
|
Габаритные размеры (ширина × глубина × высота) |
426 × 489 × 88 мм |
|||||
|
Время прогрева |
30 мин |
|||||
|
Средняя наработка на отказ |
10 лет |
|||||
|

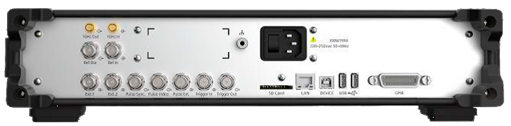

Разъемы подключения |
||||||
|
Выход ВЧ |
2,4 мм вилка, 50 Ом, 1 ед. на передней панели |
|||||
|
Выход НЧ |
BNC гнездо, 1 ед. на передней панели |
|||||
|
Входы подключения внешнего источника аналоговой модуляции EXT 1, EXT 2 |
BNC гнезда, на задней панели |
|||||
|
Выход сигнала синхронизации Pulse SYNC |
BNC гнездо, 1 ед. на задней панели |
|||||
|
Выход синхронизации видеосигнала Pulse VIDEO |
BNC гнездо, 1 ед. на задней панели |
|||||
|
Вход внешнего импульсного сигнала Pulse EXT |
BNC гнездо, 1 ед. на задней панели |
|||||
|
Вход/выход внешнего сигнала синхронизации Trigger in/Trigger out |
BNC гнезда, на задней панели |
|||||
|
Коммуникационные интерфейсы |
LAN, USB 2.0 host, USB 2.0 device, GPIB |
|||||
|
Выход сигнала опорной частоты 10 МГц REF OUT |
BNC гнездо, 1 ед. на задней панели |
|||||
|
Вход сигнала опорной частоты 10 МГц REF IN |
BNC гнездо, 1 ед. на задней панели |
|||||
|
Выход сигнала опорной частоты 100 МГц/1 ГГц |
SMA гнезда, на задней панели |
|||||
