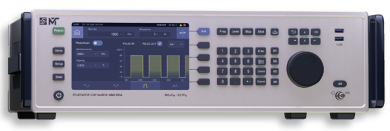

MBG100A – генератор, предназначенный для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала, сигналов с импульсной модуляцией. Максимальная верхняя рабочая частота – 40 ГГц (опция HF40).
Основные сведения
MBG100A – генератор, предназначенный для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала, сигналов с импульсной модуляцией. Максимальная верхняя рабочая частота – 40 ГГц (опция HF40).
Принцип действия генератора основан на синтезе синусоидального сигнала, синхронизированного со стабильным по частоте опорным генератором (ОГ). Генератор имеет внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. С опцией S05 генератор может формировать сигнал с импульсной модуляцией.

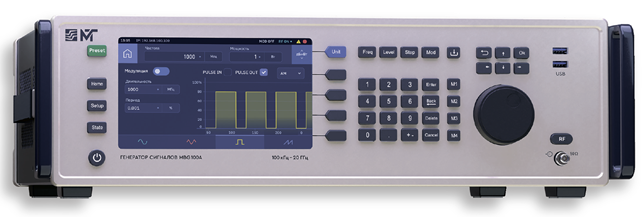

Конструктивно генератор выполнен в виде моноблока настольного исполнения с питанием от сети переменного тока. Управление генератором может осуществляться с передней панели при помощи клавиатуры, сенсорного дисплея и вращающегося регулятора. Сигнал с установленными характеристиками поступает на выход RF, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.
Генератор MBG100A является аналогом генераторов Rohde&Schwarz SMA100B Keysight E8257D, Ceyear 1465D, а по некоторым параметрам и превосходит их.

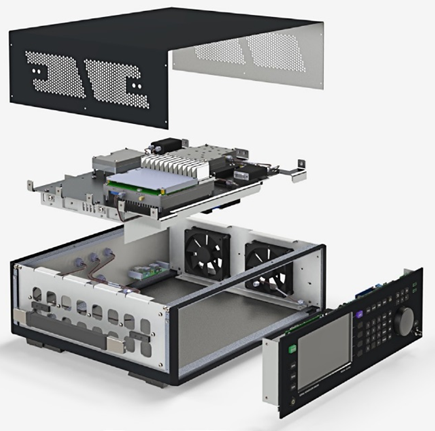

Генератор сигналов MBG100A имеет интуитивно понятный интерфейс пользователя с сенсорным управлением, технологичную модульную конструкцию.

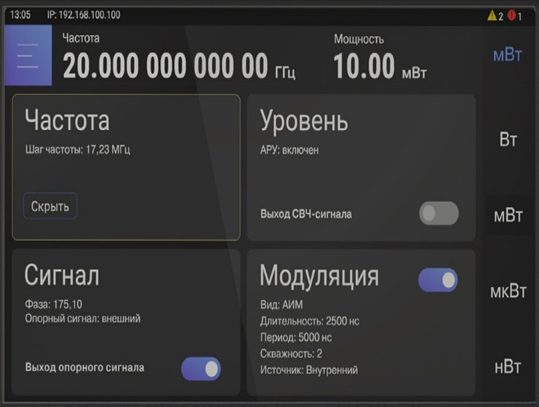

Рис.2 Удобный интерфейс управления

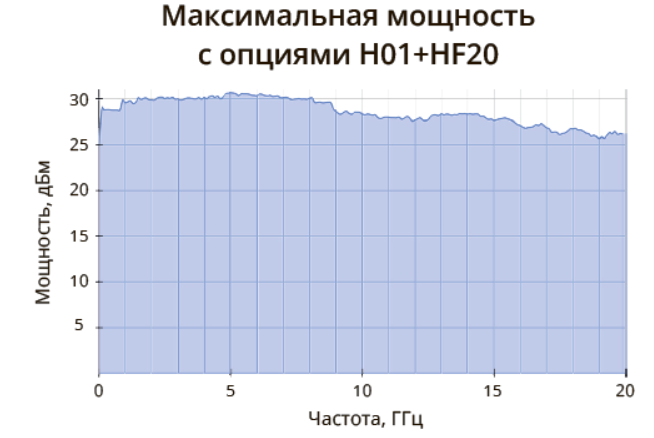

Рис.3 Высокий уровень выходной мощности

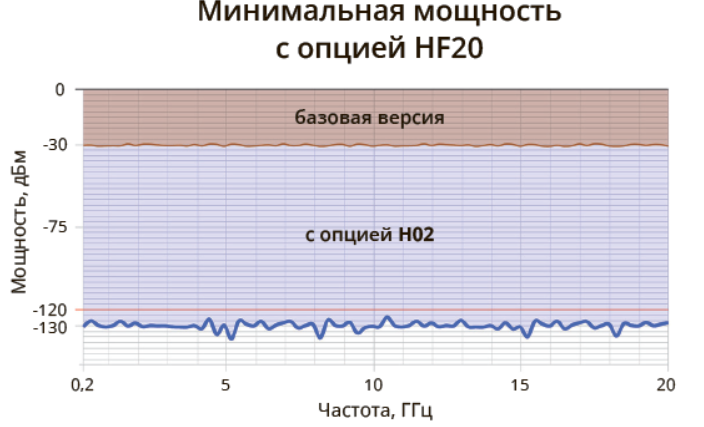

Рис.4 Широкий динамический диапазон

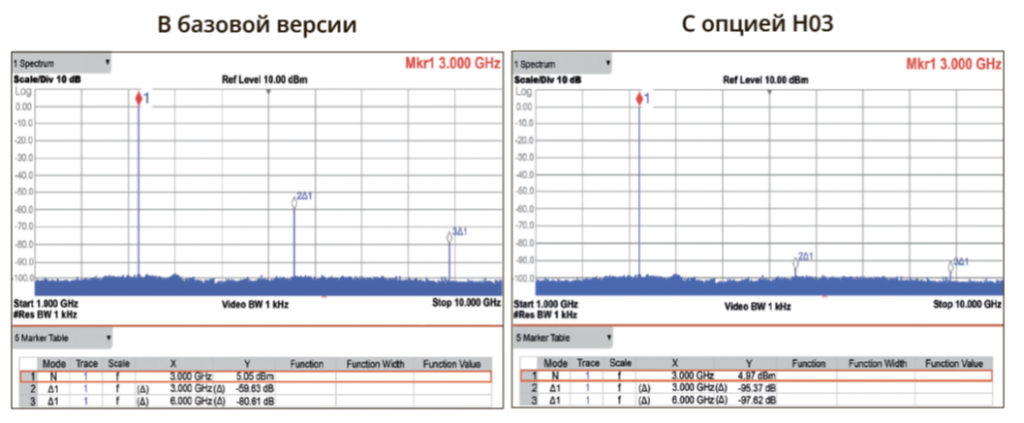

Рис.5 Низкий уровень гармоник

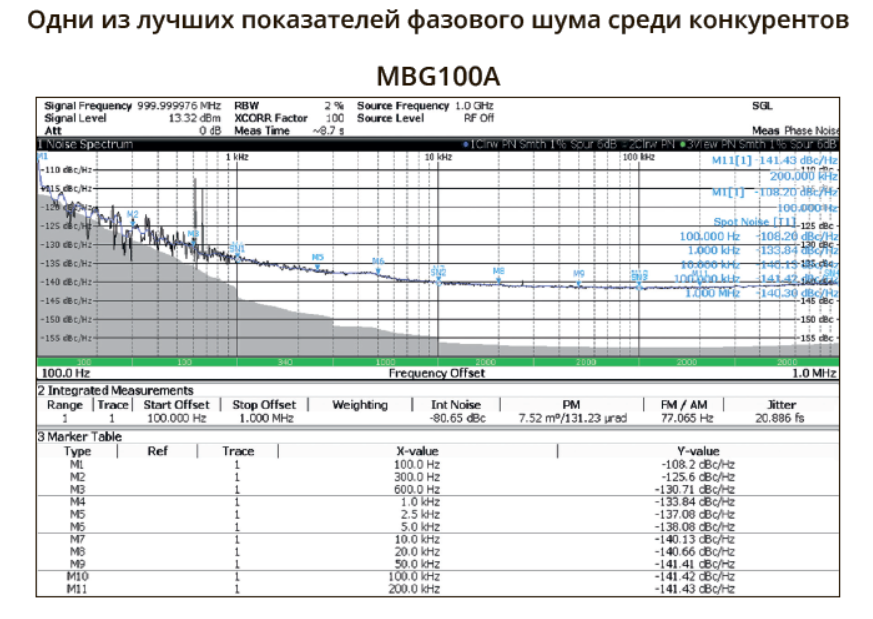

Рис.6 Превосходный уровень фазовых шумов
Применение
- Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, ВЧ/СВЧ-изделий
- Автоматизированное тестирование
- Функциональное тестирование
- Лабораторные исследования
- Радиолокация
- Радионавигация
- Системы связи
- Спутниковые системы
Назначение
Преимущества и особенности
- частотный диапазон до 40 ГГц (опция HF40)
- широкий динамический диапазон выходной мощности до 150 дБ (опции H01+ H02)
- высокое разрешение установки частоты и уровня сигнала
- низкий уровень фазового шума
- высокая чистота спектра выходного сигнала
- поддерживаемые виды модуляции: АМ, ЧМ, ФМ (опция S04), ИМ (опция S05)
- генератор сигналов произвольной формы (опция S07)
- возможность применения в составе автоматизированных измерительных комплексов
Комплектация
- Генератор СВЧ сигналов MBG100A
- Кабель питания
- Паспорт
- Руководство по эксплуатации
Опции
|
Частотный диапазон до 6 ГГц |
HF6 |
|
Частотный диапазон до 13 ГГц |
HF13 |
|
Частотный диапазон до 20 ГГц |
HF20 |
|
Частотный диапазон до 40 ГГц |
HF40 |
|
Повышение выходной мощности до 30 дБм |
H01 |
|
Дополнительный встроенный электронный аттенюатор для регулировки выходной мощности до минус 120 дБ |
H02 |
|
Дополнительный встроенный электронный аттенюатор для регулировки выходной мощности до минус 100 дБ |
H15 |
|
Фильтр гармоник |
H03 |
|
Маркировка кнопок на кириллице |
H14 |
|
Модуляции АМ, ЧМ, ФМ |
S04 |
|
Импульсная модуляция (ИМ) |
S05 |
|
Встроенный генератор импульсов |
S06 |
|
Встроенный генератор сигналов произвольной формы |
S07 |
|
Термостатированный опорный генератор повышенной точности |
H08 |
|
Встроенный генератор импульсных последовательностей |
S11 |
|
Настраиваемый вход внешней опорной частоты (1-250 МГц) |
S12 |
|
Выход опорных частот 100 МГц и 1 ГГц |
S13 |
|
Количество выходных каналов |
1 |
|
|
Диапазон выходных частот |
опция HF6 |
от 100 кГц до 6 ГГц |
|
опция HF13 |
от 100 кГц до 13 ГГц |
|
|
опция HF20 |
от 100 кГц до 20 ГГц |
|
|
опция HF40 |
от 100 кГц до 40 ГГц |
|
|
Шаг установки частоты |
0,001 Гц |
|
|
Относительная погрешность установки частоты |
базовая версия |
±0,1 ppm |
|
опция H08 |
± 50 ppb |
|
|
Диапазон установки уровня мощности выходного сигнала |
базовая версия |
от -30 дБм до +20 дБм |
|
опция H01 |
от -30 дБм до +30 дБм |
|
|
опция H02/H15 |
от -120 дБм/-100 дБм до +20 дБм |
|
|
опция H01+H02/H15 |
от -120 дБм/-100 дБм до +30 дБм |
|
|
Дискретность установки уровня мощности |
0,01 дБ |
|
|
Относительная погрешность установки уровня мощности выходного сигнала |
± 0,4 дБ |
|
|
Уровень гармоник |
в диапазоне от 500 МГц до 8 ГГц |
-55 дБн |
|
в диапазоне от 8 ГГц до 16 ГГц |
-45 дБн |
|
|
в диапазоне от 16 ГГц до 20 ГГц |
-60 дБн |
|
|
с опцией Н03 в диапазоне от 500 МГц до 20 ГГц |
-90 дБн |
|
|
Уровень негармонических составляющих |
<- 80 дБн |
|
|
Фазовый шум 1 ГГц @ 10 кГц @ +10 дБм |
-140 дБн/Гц |
|
|
Параметры выходного сигнала в режиме импульсной модуляции (опция S05) |
минимальная длительность импульса |
10 нс |
|
длительность фронта |
2 нс |
|
|
диапазон частот повторения импульсов |
1 Гц ~ 50 МГц |
|
|
коэффициент подавления сигнала несущей в паузе между радиоимпульсами |
80 дБ |
|
|
Параметры выходного сигнала встроенного генератора импульсов (опция S06) |
диапазон частот повторения импульсов |
1 Гц ~ 50 МГц |
|
минимальная длительность импульса |
10 нс |
|
|
длительность фронта |
2 нс |
|
|
Параметры встроенного генератора сигналов произвольной формы (опция S07) |
форма сигнала |
синусоидальная, пилообразная, прямоугольная, треугольная |
|
частота повторения сигналов |
1 Гц ~ 1 МГц |
|
|
амплитуда выходного сигнала |
до 10 В |
|
|

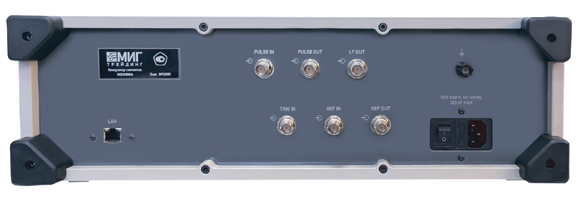

Разъемы |
Импеданс РЧ выхода |
50 Ом |
|
Выход импульсных НЧ-сигналов PULSE OUT |
BNC |
|
|
Вход импульсных сигналов PULSE IN |
BNC |
|
|
LF OUT |
BNC |
|
|
Выход опорного сигнала REF OUT |
BNC |
|
|
Вход опорного сигнала REF IN |
BNC |
|
|
Вход синхронизации TRIG IN |
BNC |
|
|
LAN Ethernet |
RJ-45 |
|
|
USB host |
USB-A – 2 шт. |
|
|
Электропитание |
Входное напряжение, АС |
220 В |
|
Частота входного напряжения |
50 Гц |
|
|
Габариты и масса |
Ш х В х Г |
480 х 420 х 170 мм |
|
Масса |
≤ 10 кг |
|
