Преобразователи частоты (конверторы) для анализа электрических цепей в диапазоне частот от 50 до 500 ГГц.
Основные сведения о преобразователях частоты серии R&S ZVA-Z и R&S ZC-xxx

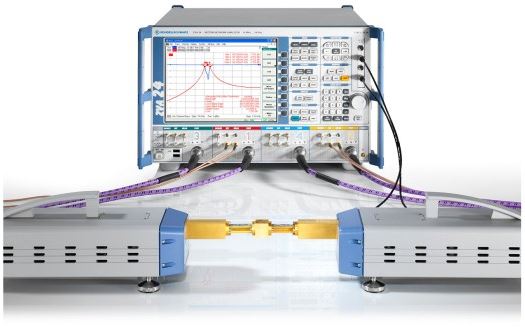

Преобразователи частоты серии R&S ZVA-Z и R&S ZC-xxx специально разработаны для совместной работы с векторными анализаторами цепей R&S ZVA24/40/50/67 и R&S ZVT20 и с легкостью совмещаются в один прибор с единым ПО с помощью опции управления R&S ZVA-K8. Преобразователи делают доступными измерения миллиметрового диапазона в полосах частот V, E, W, F, D, G, J и Y, а также анализ цепей в диапазонах частот 50–500 ГГц в зависимости от модели преобразователя. Никаких дополнительных настроек при совмещении преобразователя и анализатора не требуется - при выборе типа конвертера анализатор распознает его автоматически. Анализаторы должны быть оборудованы разъемами прямого доступа к генератору/приемнику (опция R&S ZVxx-B16), при использовании преобразователя R&S ZVA-Z110E, дополнительно необходима опция внешнего контроля аттенюатором (R&S ZVA-B8).
Модельный ряд преобразователей частоты серии R&S ZVA-Z и R&S ZC-xxx
| Наименование | Диапазон частот | Тип волновода | Выходная мощность | Динамический диапазон |
| R&S ZVA-Z75 | 50-75 ГГц | WR15 | +4 дБмВт | >90 (110) дБ |
| R&S ZVA-Z90 | 60-90 ГГц | WR12 | +10 дБмВт | >100 (115) дБ |
| R&S ZVA-Z110 | 75-110 ГГц | WR10 | +10 дБмВт | >100 (110) дБ |
| R&S ZVA-Z110E | 0 дБмВт | >95 (110) дБ | ||
| R&S ZVA-Z140 | 90-140 ГГц | WR08 | +3 дБмВт | >85 (105) дБ |
| R&S ZC170 | 110-170 ГГц | WM-1651 | +9 дБмВт | >90 (105) дБ |
| R&S ZC220 | 140-220 ГГц | WM-1295 | (0…+2) дБмВт | >100 (115) дБ |
| R&S ZC330 | 220-330 ГГц | WM-864 | (-8…-9) дБмВт | >100 (115) дБ |
| R&S ZC500 | 325-500 ГГц | WM-570 | (-18…-13) дБмВт | >85 (100) дБ |
Основные характеристики преобразователей частоты серии R&S ZVA-Z и R&S ZC-xxx
- Переменная выходная мощность
- Электронное регулирование мощности
- Автоматическая настройка параметров
- Удобная обработка
- Многопортовые и реальные дифференциальные измерения
- Импульсные измерения
- Калибровка
- R&S ZVA-Z325 и специальная компактная версия R&S ZVA-Z500
- R&S ZVA-Z110E: Электронное управление мощностью для калибровки мощности и калиброванные развертки мощности
Преимущества преобразователей частоты серии R&S ZVA-Z и R&S ZC-xxx
Электронное регулирование мощности
R&S ZVA позволяет электронными средствами снижать выходную мощность R&S ZVA-Z110E на 25 дБ. Выходную мощность R&S ZVA-Z90 и R&S ZVA-Z110 можно снизить на 70 дБ, уменьшая входную мощность ВЧ-сигнала. Это делает возможным развертку мощности для измерений компрессии на усилителях, а также калибровку мощности.
Широкий диапазон частот
50–75 ГГц (R&S ZVA-Z75)
60–90 ГГц (R&S ZVA-Z90)
75–110 ГГц (R&S ZVA-Z110/R&S ZVA-Z110E)
90–140 ГГц (R&S ZVA-Z140)
140–220 ГГц (R&S ZVA-Z220)
220–325 ГГц (R&S ZVA-Z325)
325–500 ГГц (R&S ZVA-Z500) при использовании анализатора цепей R&S ZVA24, R&S ZVA40, R&S ZVA50, R&S ZVA67 или R&S ZVT20
Широкий динамический диапазон
R&S ZVA-Z75: > 90 дБ, тип. 110 дБ
R&S ZVA-Z90: > 100 дБ, тип. 115 дБ
R&S ZVA-Z110: > 100 дБ, тип. 110 дБ
R&S ZVA-Z110E: > 95 дБ, тип. 110 дБ
R&S ZVA-Z140: > 85 дБ, тип. 105 дБ
R&S ZVA-Z220: > 85 дБ, тип. 105 дБ
R&S ZVA-Z325: > 80 дБ, тип. 100 дБ
R&S ZVA-Z500: > 70 дБ, тип. 90 дБ
Переменная выходная мощность
Типичная выходная мощность преобразователей компании Rohde & Schwarz:
тип. +4 дБмВт (R&S ZVA-Z75)
тип. +10 дБмВт (R&S ZVAZ90)
тип. +10 дБмВт (R&S ZVA-Z110)
тип. +3 дБмВт (R&S ZVA-Z140)
тип. −12 дБмВт (R&S ZVA-Z220)
тип. −20 дБмВт (R&S ZVAZ325)
тип. -22 дБмВт (R&S ZVAZ500)
Винт регулятора на верхней части преобразователей позволяет уменьшить мощность на 40 дБ для моделей R&S ZVA-Z75/R&S ZVA-Z110/R&S ZVA-Z140/R&S ZVA-Z220/R&S ZVA-Z325/R&S ZVA-Z500. Эта полезная функция помогает избежать перегрузки испытуемого устройства, например когда выполняются измерения на малошумящих усилителях. Выходную мощность также можно электронными средствами уменьшить на 25 дБ для моделей R&S ZVA-Z90E/R&S ZVA-Z110E. Это делает возможными развертку мощности для измерений компрессии на усилителях, а также калибровку мощности. R&S ZVA-Z110 позволяет дополнительно уменьшить мощность на 70 дБ, изменяя входную ВЧ-мощность.
Автоматическая настройка параметров
Встроенное ПО моделей R&S ZVA и R&S ZVT включает в себя возможность работы с преобразователями Rohde & Schwarz, используя опцию управления преобразователем R&S ZVA-K8. На основе выбранного типа преобразователя анализатор цепей автоматически устанавливает граничные частоты правильного диапазона частот и задает требуемые параметры. Для калибровки анализатор автоматически предлагает калибровочный набор, соответствующий выбранному диапазону частот. Более того, анализатор цепей защищает преобразователи, ограничивая свою выходную мощность, подаваемую на коаксиальные входы преобразователей.
Удобная обработка
Для удобства использования разъемы волноводов преобразователей расположены на панели, выдвигающейся из преобразователя. В целях облегчения калибровки и подключения ИУ предоставляется удобный доступ к резьбовым фланцевым соединениям. Преобразователи можно установить на трех или четырех ножках регулируемой высоты. Три ножки значительно облегчают выравнивание фланца измерительного порта. В этих преобразователях нет встроенных вентиляторов. В частности, это дает преимущество в чувствительных к частицам средах.
Преобразователи поставляются вместе с адаптерами измерительных портов, которые позволяют использовать их с калибровочными наборами других производителей и эффективно защищают разъемы волноводов преобразователей от износа.
Многопортовые и реальные дифференциальные измерения
Многопортовые устройства, такие как ответвители, можно анализировать с использованием трех или четырех преобразователей. Такая установка может быть основана на моделях R&S ZVA24, R&S ZVA40, R&S ZVA50 или R&S ZVA67 плюс внешний генератор R&S SMF100A и по одному преобразователю на каждый измерительный порт. В качестве альтернативы можно использовать R&S ZVT20. Модель R&S ZVT20 (шестипортовая конфигурация) с тремя внутренними источниками сигналов позволяет подключить до четырех преобразователей, не требуя внешнего генератора сигналов.
Модели R&S ZVA-Z90/R&S ZVA-Z110 и R&S ZVA-Z110E идеально подходят для генерирования реальных дифференциальных сигналов (реальный дифференциальный режим).
Импульсные измерения
Данные преобразователи также подходят для работы в импульсном режиме, например, для измерения характеристик импульсных усилителей. Это относится как к измерениям по частоте (средний импульс и точечные параметры импульса), так и к измерениям профилей импульсов.
Принадлежности для преобразователей частот серии R&S ZVA-Z и R&S ZC-xxx
| Принадлежности для расширения диапазона частот | |
| R&S ZVA-K8 | ПО управления преобразователем (для моделей R&S ZVA24, R&S ZVA40, R&S ZVA50, R&S ZVA67 и R&S ZVT20; включая R&S ZVA-K4) |
| R&S ZVA-B8 | Электронное регулирование мощности (требуется для R&S ZVA-Z90E, R&S ZVA-Z110E. Для использования с R&S ZVA24, R&S ZVA40, R&S ZVA50, R&S ZVA67) |
| Принадлежности для измерения | |
| R&S ZV-Z1118 | Адаптер SMA с углом вилка/вилка От 0 Гц до 18 ГГц |
| R&S ZV-Z1218 | Адаптер SMA с углом вилка/розетка От 0 Гц до 18 ГГц |
| R&S ZV-Z1227 | 2-позиционный делитель мощности Wilkinson 4–27 ГГц |
Технические характеристики преобразователей частоты серии R&S ZVA-Z и R&S ZC-xxx
| R&S ZVA-Z75 | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR15 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 50 ГГц до 75 ГГц | |
| Выходная мощность | с +7 дБмВт входной мощности | > 0 дБмВт, 4 дБмВт (тип.) |
|
от R&S ZVA/R&S ZVT |
||
| Затухание выходной мощности | регулируемый вручную аттенюатор | регулируется в пределах от 0 до 40 дБ путем снижения входной ВЧ-мощности в пределах от 0 до 70 дБ |
| Динамический диапазон | > 90 дБ, 110 дБ (тип.) | |
| R&S ZVA-Z90 | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR12 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 60 ГГц до 90 ГГц | |
| Выходная мощность | с +7 дБмВт входной мощности от R&S ZVA/R&S ZVT | +10 дБмВтВт (тип.) |
| Ослабление выходной мощности | регулируется путем снижения входной ВЧ-мощности | от 0 до 70 дБ |
| Динамический диапазон | > 100 дБ, 115 дБ (тип.) | |
| R&S ZVA-Z110 | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR10 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 75 ГГц до 110 ГГц | |
| Выходная мощность | с +7 дБмВт входной мощности от R&S ZVA/R&S ZVT | +10 дБмВт (тип.) |
| Ослабление выходной мощности | регулируется вручную с помощью регулируемого аттенюатора | 0–40 дБ |
| регулируется путем снижения входной ВЧ-мощности | 0–70 дБ | |
| Динамический диапазон | > 100 дБ, 110 дБ (тип.) | |
| R&S ZVA-Z110E | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR10 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 75 ГГц до 110 ГГц | |
| Выходная мощность | с +7 дБмВт входной мощности от R&S ZVA/R&S ZVT | > -3 дБмВт, 0 дБмВт (тип.) |
| Ослабление выходной мощности | электронное регулирование мощности | от 0 до 25 дБ |
| Динамический диапазон | > 95 дБ, 110 дБ (тип.) | |
| R&S ZVA-Z140 | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR08 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 90 ГГц до 140 ГГц | |
| Выходная мощность | с +7 дБмВт входной мощности от R&S ZVA/R&S ZVT | > -1 дБмВт (n.trc.), 3 дБмВт (тип.) |
| Ослабление выходной мощности | вручную регулируемый аттенюатор | от 0 до +40 дБ |
| Динамический диапазон | > 85 дБ, 105 дБ (тип.) | |
| R&S ZVA-Z220 | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR05 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 140 ГГц до 220 ГГц | |
| Выходная мощность | при входной мощности +7 дБмВт от R&S®ZVA | > -18 дБмВт (n.trc.), -12 дБмВт (тип.) для f < 150 ГГц > -14 дБмВт (n.trc.), -10 дБмВт (тип.) для f > 150 ГГц |
| Ослабление выходной мощности | вручную регулируемый аттенюатор | от 0 до +40 дБ |
| Динамический диапазон | > 85 дБ, 105 дБ (тип.) | |
| R&S ZVA-Z325 | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR03 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 220 ГГц до 325 ГГц | |
| Выходная мощность | с +7 дБмВт входной мощности от R&S ZVA/R&S ZVT | > -22 дБмВт (n.trc.), -20 дБмВт (тип.) |
| Ослабление выходной мощности | вручную регулируемый аттенюатор | от 0 до 40 дБ |
| Динамический диапазон | > 80 дБ, 100 дБ (тип.) | |
| R&S ZVA-Z500 | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR02 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 325 ГГц до 500 ГГц | |
| Выходная мощность | с +7 дБмВт входной мощности от R&S ZVA/R&S ZVT | > -25 дБмВт (n.trc.), -22 дБмВт (тип.) |
| Ослабление выходной мощности | от 0 до 40 дБ | |
| Динамический диапазон | > 70 дБ, 90 дБ (тип.) | |
Технические характеристики преобразователей частоты серии R&S ZVA-Z и R&S ZC-xxx
| R&S ZVA-Z75 | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR15 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 50 ГГц до 75 ГГц | |
| Выходная мощность | с +7 дБмВт входной мощности | > 0 дБмВт, 4 дБмВт (тип.) |
|
от R&S ZVA/R&S ZVT |
||
| Затухание выходной мощности | регулируемый вручную аттенюатор | регулируется в пределах от 0 до 40 дБ путем снижения входной ВЧ-мощности в пределах от 0 до 70 дБ |
| Динамический диапазон | > 90 дБ, 110 дБ (тип.) | |
| R&S ZVA-Z90 | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR12 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 60 ГГц до 90 ГГц | |
| Выходная мощность | с +7 дБмВт входной мощности от R&S ZVA/R&S ZVT | +10 дБмВтВт (тип.) |
| Ослабление выходной мощности | регулируется путем снижения входной ВЧ-мощности | от 0 до 70 дБ |
| Динамический диапазон | > 100 дБ, 115 дБ (тип.) | |
| R&S ZVA-Z110 | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR10 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 75 ГГц до 110 ГГц | |
| Выходная мощность | с +7 дБмВт входной мощности от R&S ZVA/R&S ZVT | +10 дБмВт (тип.) |
| Ослабление выходной мощности | регулируется вручную с помощью регулируемого аттенюатора | 0–40 дБ |
| регулируется путем снижения входной ВЧ-мощности | 0–70 дБ | |
| Динамический диапазон | > 100 дБ, 110 дБ (тип.) | |
| R&S ZVA-Z110E | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR10 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 75 ГГц до 110 ГГц | |
| Выходная мощность | с +7 дБмВт входной мощности от R&S ZVA/R&S ZVT | > -3 дБмВт, 0 дБмВт (тип.) |
| Ослабление выходной мощности | электронное регулирование мощности | от 0 до 25 дБ |
| Динамический диапазон | > 95 дБ, 110 дБ (тип.) | |
| R&S ZVA-Z140 | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR08 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 90 ГГц до 140 ГГц | |
| Выходная мощность | с +7 дБмВт входной мощности от R&S ZVA/R&S ZVT | > -1 дБмВт (n.trc.), 3 дБмВт (тип.) |
| Ослабление выходной мощности | вручную регулируемый аттенюатор | от 0 до +40 дБ |
| Динамический диапазон | > 85 дБ, 105 дБ (тип.) | |
| R&S ZVA-Z220 | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR05 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 140 ГГц до 220 ГГц | |
| Выходная мощность | при входной мощности +7 дБмВт от R&S®ZVA | > -18 дБмВт (n.trc.), -12 дБмВт (тип.) для f < 150 ГГц > -14 дБмВт (n.trc.), -10 дБмВт (тип.) для f > 150 ГГц |
| Ослабление выходной мощности | вручную регулируемый аттенюатор | от 0 до +40 дБ |
| Динамический диапазон | > 85 дБ, 105 дБ (тип.) | |
| R&S ZVA-Z325 | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR03 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 220 ГГц до 325 ГГц | |
| Выходная мощность | с +7 дБмВт входной мощности от R&S ZVA/R&S ZVT | > -22 дБмВт (n.trc.), -20 дБмВт (тип.) |
| Ослабление выходной мощности | вручную регулируемый аттенюатор | от 0 до 40 дБ |
| Динамический диапазон | > 80 дБ, 100 дБ (тип.) | |
| R&S ZVA-Z500 | ||
| Обозначение волновода | Electronics Industries Alliance (EIA, Альянс электронной промышленности) | WR02 |
| Тип разъема | антиблокировочный фланец | фланец прецизионного волновода, совместимый с UG387/U-M |
| Диапазон частот | от 325 ГГц до 500 ГГц | |
| Выходная мощность | с +7 дБмВт входной мощности от R&S ZVA/R&S ZVT | > -25 дБмВт (n.trc.), -22 дБмВт (тип.) |
| Ослабление выходной мощности | от 0 до 40 дБ | |
| Динамический диапазон | > 70 дБ, 90 дБ (тип.) | |
| Диапазон частот: | 50 ГГц - 500 ГГц |
| Динамический диапазон: | от 90 (110) до 70 (90) дБ |
| Выходная мощность: | от +4 до -22 дБмВт |
| Модельный ряд: | 9 вариантов |
