Анализаторы спектра портативные SW-HSA1044 предназначены для измерений частоты, уровня мощности непрерывных СВЧ сигналов и параметров сигналов с векторной модуляцией.

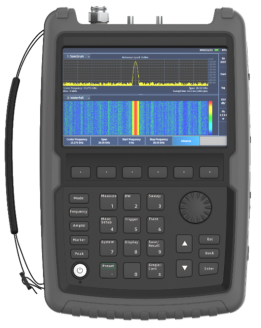

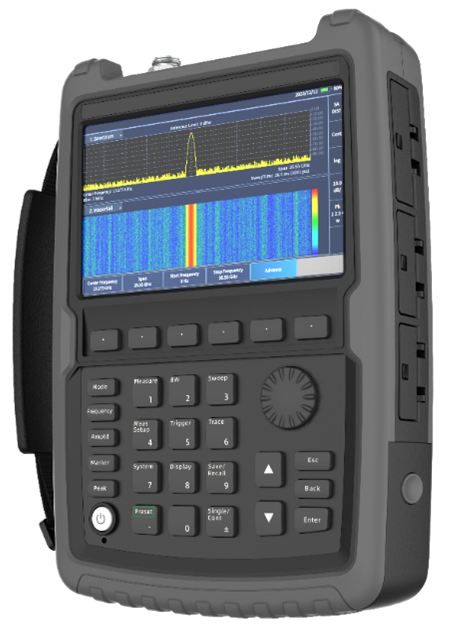

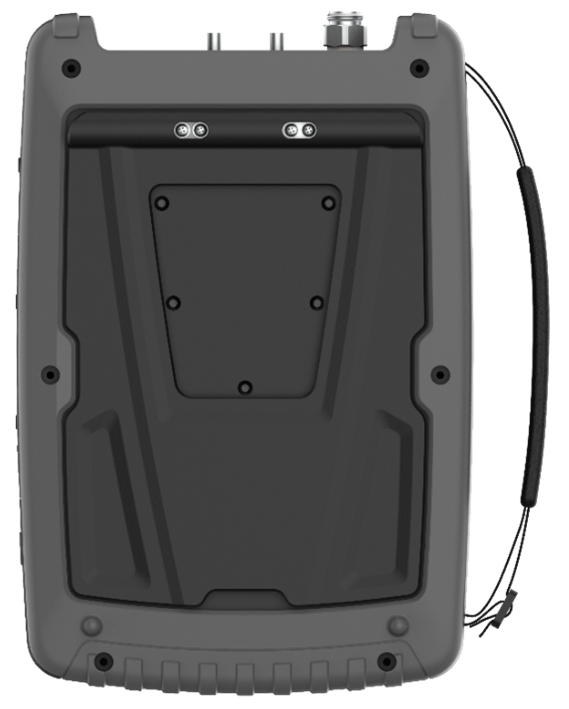

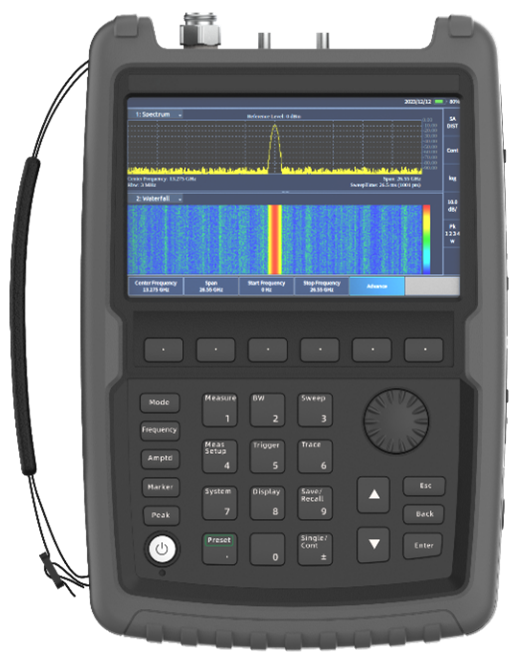

Конструктивно анализаторы спектра портативные SW-HSA1044 выполнены в виде портативного прибора в ударозащищённом корпусе, оснащены встроенной батареей для автономной работы. На передней панели анализаторов спектра портативных SW-HSA1044 расположены дисплей и клавиатура управления. На торцах анализатора расположены измерительный СВЧ-разъём, интерфейсы USB, LAN, разъём питания, разъём BNC входа внешней опорной частоты, аудиоразъём.
Благодаря небольшим размерам, малому весу и возможности автономного питания от аккумуляторной батареи, приборы могут использоваться для работы в полевых условиях. Основные сферы применения прибора – разработка и тестирование оборудования аэрокосмической и спутниковой связи, систем беспроводной передачи данных, радаров и систем РЭБ и др.
Применение
Общий анализ спектра (GPSA)

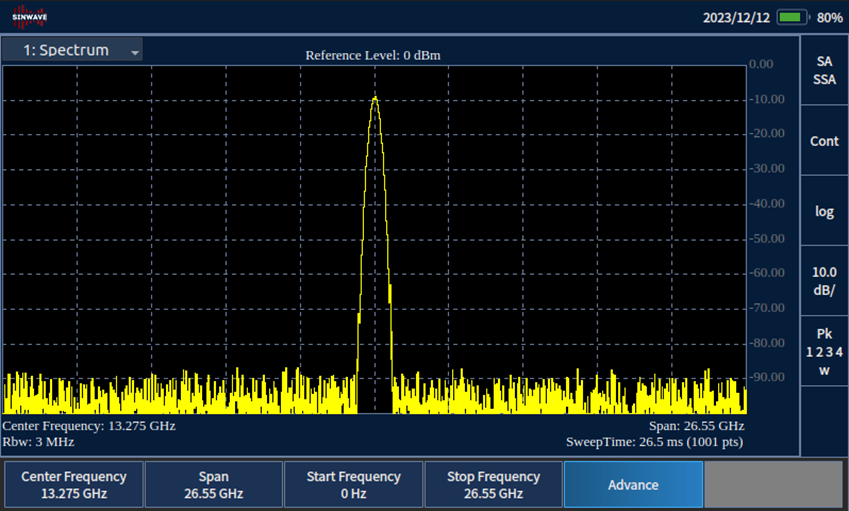

При включённом режиме GPSA возможно измерение частоты и мощности входного сигнала двумя методами – сканированием и БПФ с отображением результатов измерений в полном диапазоне частот работы прибора с помощью 6 трасс и 12 маркеров, рассчитанных различными методами.
Режим сканирования

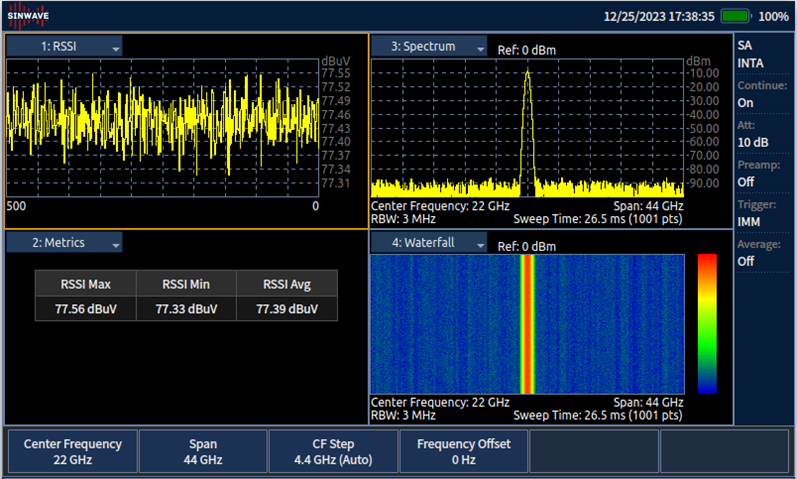

Анализ сигнала помехи (IFA)
Анализ параметров аналогового сигнала (ASA)

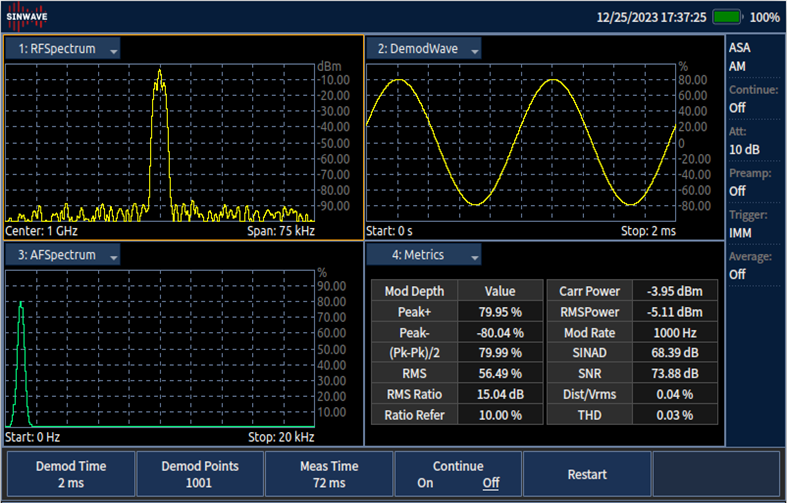

В режиме анализа сигнала с аналоговой модуляцией (ASA) обеспечивается демодуляция и анализа сигналов с амплитудной, частотной или фазовой модуляцией. Возможно одновременное отображение спектра и формы волны демодулированного сигнала во временной области, измерение глубины модуляции, частотной девиации и отклонение фазы модулирующего сигнала, погрешность несущей частоты, отношение сигнал/шум, мощность несущей и т.д
Режим демодуляции и анализа сигнала с аналоговой модуляцией
Анализ сигналов с векторной (цифровой) модуляцией（VSA）

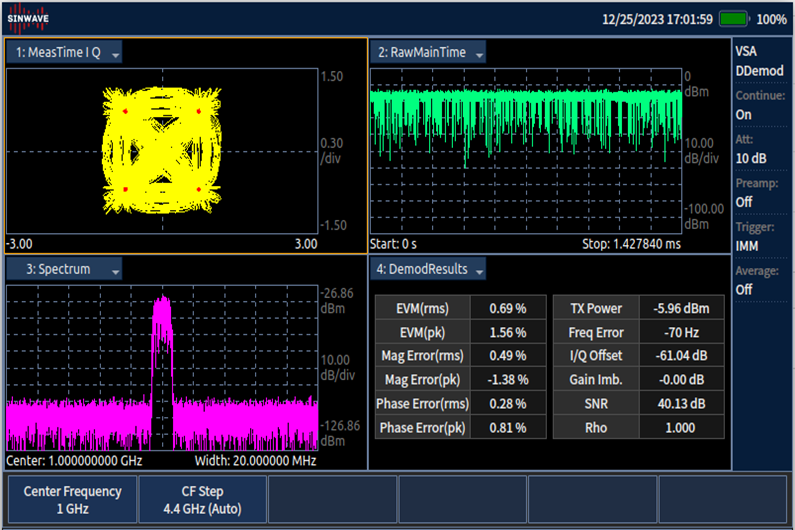

Демодуляция и анализ сигналов с векторной модуляцией
- Разработка, производство, эксплуатация и ремонт широкополосных радаров и средств электронного противодействия
- Разработка, производство, эксплуатация и ремонт приемо-передающих устройств современных телекоммуникационных стандартов
- Научные исследования
- Обучение
Преимущества и особенности
- Многофункциональность: анализатора спектра общего назначения, анализатор сигналов помех, демодуляции и анализа сигнала с аналоговой модуляцией, демодуляции и анализа сигнала с цифровой модуляцией
- Компактность
- Автономное электропитание
- Максимальная рабочая частота 44 ГГц
- Разрешение по частоте 1 Гц
- Скорость сканирования < 20 мс
- Низкие фазовые шумы
- Возможность удалённого управления
Комплектация
- Анализатор спектра портативный SW-HSA1044– 1 шт.
- Адаптер питания – 1 шт.
- Аккумуляторная батарея – 1 шт.
- Руководство по эксплуатации – 1 экз.
Госреестр РФ
Регистрационный № 95102-25 от 04.04.2025Программные опции
|
P44 |
предусилитель до 44 ГГц |
|
ASA |
измерительный демодулятор АМ/ЧМ |
|
VSA |
анализ сигналов c квадратурной модуляцией |
|
HAS-B25 |
полоса анализа сигналов 25 МГц |
|
HAS-B40 |
полоса анализа сигналов 40 МГц |
|
HAS-B1H |
полоса анализа сигналов 100 МГц |
|
IFA |
анализ помеховых сигналов |
Аксессуары
|
HSA-GPS |
Встроенный GPS-модуль и дополнительные измерительные функции. Интерфейс для подключения внешней GPS антенны – SMA-K |
|
HSA-ECP |
Внешний USB-электронный компас, повышающий удобство при использовании программного обеспечения HAS-IFA. |
|
HSA-HTC |
Высокопрочный кейс для транспортировки прибора |
|
HSA-CBG |
Мягкая сумка для переноски |
|
HSA-BAT |
Дополнительный перезаряжаемый литий-ионный аккумулятор |
|
Технические характеристики |
|||||
|
Наименование |
Значение |
||||
|
Диапазон рабочих частот |
от 9 кГц до 44 ГГц |
||||
|
Диапазон полос обзора, SPAN |
0 (нулевая) от 10 Гц до полного диапазона частот |
||||
|
Номинальные значения полос пропускания RBW по уровню — 3 дБ |
от 1 до 10 МГц |
||||
|
Диапазон установки количества точек развертки спектрограммы SP |
от 101 до 10001 |
||||
|
Пределы допускаемой абсолютной погрешности измерений частоты с помощью маркеров, Fизм, Гц |
± (FИЗМ*0,0000005 + 0,001*SPAN + 0,05*RBW + 2 + 0,5*SPAN/(SP-1)) |
||||
|
Полоса анализа сигналов |
Штатно |
10 МГц |
|||
|
Опция HAS-B25 |
25 МГц |
||||
|
Опция HAS-B40 |
40 МГц |
||||
|
Опция HAS-B1H |
100 МГц |
||||
|
Значения уровня фазовых шумов в полосе 1 Гц относительно уровня несущей на частоте 1 ГГц при отстройке 10 кГц |
<-102 дБн/Гц |
||||
|
Диапазон измерений амплитуды |
от DANL до +30 дБм |
||||
|
Диапазон опорного уровня |
от -170 дБм до +30 дБм |
||||
|
Диапазон установки входного механического аттенюатора |
от 0 до 50 дБ с шагом 10 дБ |
||||
|
Значения среднего уровня собственных шумов в полосе 1 Гц, при ослаблении встроенного аттенюатора 0 дБ, в зависимости от состояния предусилителя, в диапазоне частот, DANL |
предусилитель выключен или отсутствует |
||||
|
от 10 МГц до 3 ГГц вкл. |
<-142 дБм |
||||
|
св. 3 до 7,2 ГГц вкл. |
<-138 дБм |
||||
|
св. 7,2 до 13,6 ГГц вкл. |
<-141 дБм |
||||
|
св. 13,6 до 20 ГГц вкл. |
<-137 дБм |
||||
|
св. 20 до 32 ГГц вкл. |
<-134 дБм |
||||
|
св. 32 до 44 ГГц |
<-130 дБм |
||||
|
предусилитель включен |
|||||
|
от 10 МГц до 3 ГГц вкл. |
<-162 дБм |
||||
|
св. 3 до 7,2 ГГц вкл. |
<-160 дБм |
||||
|
св. 7,2 до 13,6 ГГц вкл. |
<-162 дБм |
||||
|
св. 13,6 до 20 ГГц вкл. |
<-157 дБм |
||||
|
св. 20 до 32 ГГц вкл. |
<-154 дБм |
||||
|
св. 32 до 44 ГГц |
<-151 дБм |
||||
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне от минус 40 до 0 дБ (1 мВт), температуре окружающей среды от +20 до +30 °С, в диапазоне частот |
предусилитель выключен или отсутствует, ослабление входного СВЧ аттенюатора 10 дБ |
||||
|
от 10 МГц до 7.2 ГГц вкл. |
±1,0 дБ |
||||
|
св. 7,2 ГГц до 13,6 ГГц вкл. |
±1,5 дБ |
||||
|
св. 13,6 ГГц до 26,5 ГГц вкл. |
±1,8 дБ |
||||
|
св. 26,5 ГГц до 32 ГГц вкл. |
±2,0 дБ |
||||
|
св. 32 ГГц до 44 ГГц вкл. |
±2,3 дБ |
||||
|
предусилитель включен, ослабление входного СВЧ аттенюатора 30 дБ |
|||||
|
от 10 МГц до 7.2 ГГц вкл. |
±1,0 дБ |
||||
|
св. 7,2 ГГц до 13,6 ГГц вкл. |
±1,5 дБ |
||||
|
св. 13,6 ГГц до 26,5 ГГц вкл. |
±1,8 дБ |
||||
|
св. 26,5 ГГц до 32 ГГц вкл. |
±2,0 дБ |
||||
|
св. 32 ГГц до 44 ГГц вкл. |
±2,3 дБ |
||||
|
Уровень остаточных сигналов комбинационных частот, на нагрузке 50 Ом, ослаблении входного СВЧ аттенюатора 0 дБ, в зависимости от состояния предусилителя, в диапазоне частот |
предусилитель выключен или отсутствует |
||||
|
от 10 МГц до 13,6 ГГц вкл. |
<-90 дБм |
||||
|
св. 13,6 до 20 ГГц вкл. |
<-85 дБм |
||||
|
св. 20 до 44 ГГц |
<-80 дБм |
||||
|
предусилитель включен |
|||||
|
от 10 МГц до 32 ГГц вкл. |
<-100 дБм |
||||
|
св. 32 до 44 ГГц |
<-95 дБм |
||||
|
Относительный уровень интермодуляционных искажений 3-го порядка LИМ3, выраженный в виде точки пересечения 3-го порядка (TOI)*, при входном уровне минус 20 дБ (1 мВт), выключенном предусилителе, ослаблении входного СВЧ аттенюатора 0 дБ, в диапазоне частот: от 50 МГц до 44 ГГц где TOI = (2·L СМЕС- LИЗМ)/2, где: L СМЕС – уровень входного сигнала смесителя, дБ (1 мВт) |
≥ +7 дБм |
||||
|
Уровень гармонических искажений 2-го порядка при уровне входного сигнала смесителя минус 30 дБ (1 мВт), выключенном предусилителе, в диапазоне частот, дБ относительно сигнала на смесителе: от 50 МГц до 22 ГГц |
≤-60 дБ |
||||
|
Общие характеристики |
|||||
|
Входной ВЧ-разъем «RF in», 50 Ом, Р ВХ.МАКС.=1 Вт |
NMD 2,4 мм вилка |
||||
|
Вход GPS-антенны |
SMA-K гнездо |
||||
|
Вход внешнего источника опорной частоты/источника синхронизации Ref in/Trig in |
SMA-K гнездо |
||||
|
Выход внутреннего источника опорной частоты/источника синхронизации Ref out/Trig out |
SMB гнездо |
||||
|
Коммуникационные интерфейсы |
USB2.0, LAN, Type-C |
||||
|
Выход аудио |
3,5mm AUIDO JACK (STI-351XN) |
||||
|
Выход питания DC out |
SMB |
||||
|
Вход питания DC input |
DC Power JACK |
||||
|
Рабочие условия эксплуатации прибора |
Температура окружающей среды: от -10 ℃ до +50 ℃ |
||||
|
Требования к электропитанию |
Внешний адаптер переменного тока: вход 100/240 В переменного тока, 50/60 Гц; выход 15 В постоянного тока, 4 А Литий-ионный аккумулятор: 10,8 В, ≥ 9700 мАч |
||||
|
Напряжение питания постоянного тока |
12 В |
||||
|
Потребляемая мощность |
≤ 45 Вт |
||||
|
Экран |
Диагональ 7 дюймов, разрешение 800×480 |
||||
|
Габаритные размеры (ширина × глубина × высота) |
197 мм × 294 мм ×74 мм |
||||
|
Масса |
не более 5 кг (вкл. аккумуляторную батарею) |
||||
|
Время выхода на рабочий режим |
30 мин |
||||
|
Время работы |
2,5 часа (тип.), в зависимости от режима работы |
||||
|
Средняя наработка на отказ |
10 лет |
||||
