Основные сведения

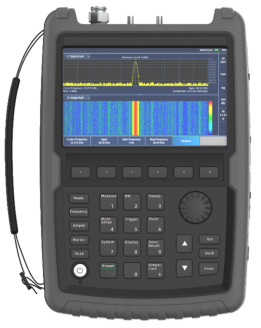

Анализаторы спектра портативные SW-HSA1013 предназначены для измерений частоты, уровня мощности непрерывных СВЧ сигналов и параметров сигналов с векторной модуляцией.

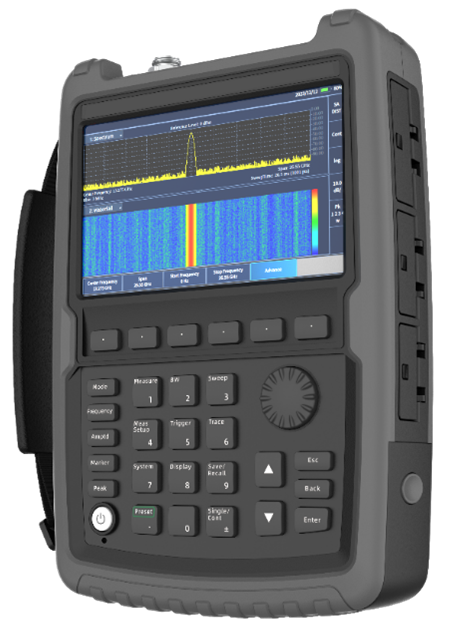

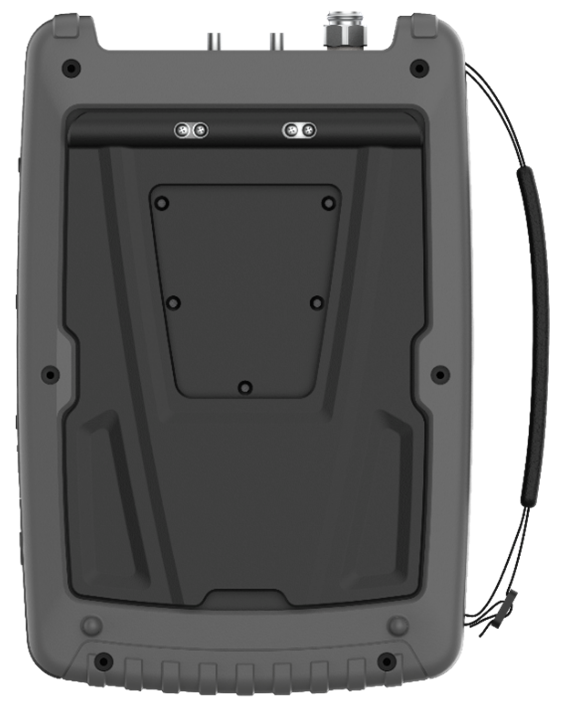

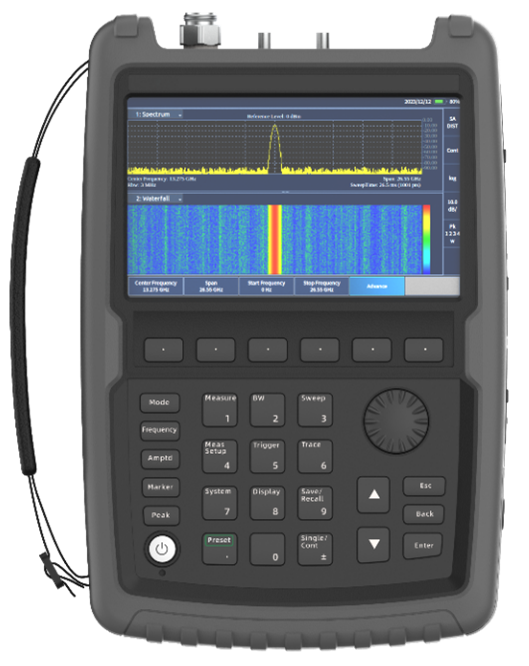

Конструктивно анализаторы спектра портативные SW-HSA1013 выполнены в виде портативного прибора в ударозащищённом корпусе, оснащены встроенной батареей для автономной работы. На передней панели анализаторов спектра портативных SW-HSA1013 расположены дисплей и клавиатура управления. На торцах анализатора расположены измерительный СВЧ-разъём, интерфейсы USB, LAN, разъём питания, разъём BNC входа внешней опорной частоты, аудиоразъём.
Благодаря небольшим размерам, малому весу и возможности автономного питания от аккумуляторной батареи, приборы могут использоваться для работы в полевых условиях. Основные сферы применения прибора – разработка и тестирование оборудования аэрокосмической и спутниковой связи, систем беспроводной передачи данных, радаров и систем РЭБ и др.
Применение
Общий анализ спектра (GPSA)
При включённом режиме GPSA возможно измерение частоты и мощности входного сигнала двумя методами – сканированием и БПФ с отображением результатов измерений в полном диапазоне частот работы прибора с помощью 6 трасс и 12 маркеров, рассчитанных различными методами
Режим сканирования
Анализ сигнала помехи (IFA)
Анализ параметров аналогового сигнала (ASA)
В режиме анализа сигнала с аналоговой модуляцией (ASA) обеспечивается демодуляция и анализа сигналов с амплитудной, частотной или фазовой модуляцией. Возможно одновременное отображение спектра и формы волны демодулированного сигнала во временной области, измерение глубины модуляции, частотной девиации и отклонение фазы модулирующего сигнала, погрешность несущей частоты, отношение сигнал/шум, мощность несущей и т.д
Режим демодуляции и анализа сигнала с аналоговой модуляцией
Анализ сигналов с векторной (цифровой) модуляцией（VSA）
Демодуляция и анализ сигналов с векторной модуляцией
- Разработка, производство, эксплуатация и ремонт широкополосных радаров и средств электронного противодействия
- Разработка, производство, эксплуатация и ремонт приемо-передающих устройств современных телекоммуникационных стандартов
- Научные исследования
- Обучение
Преимущества и особенности
- Многофункциональность: анализатора спектра общего назначения, анализатор сигналов помех, демодуляции и анализа сигнала с аналоговой модуляцией, демодуляции и анализа сигнала с цифровой модуляцией
- Компактность
- Автономное электропитание
- Максимальная рабочая частота 13,6 ГГц
- Разрешение по частоте 1 Гц
- Скорость сканирования < 20 мс
- Низкие фазовые шумы
- Возможность удалённого управления
Комплектация
- Анализатор спектра портативный SW-HSA1013– 1 шт.
- Адаптер питания – 1 шт.
- Аккумуляторная батарея – 1 шт.
- Руководство по эксплуатации – 1 экз.
Госреестр РФ
Регистрационный № 95102-25 от 04.04.2025Программные опции
|
P13 |
предусилитель до 13,6 ГГц |
|
ASA |
измерительный демодулятор АМ/ЧМ |
|
VSA |
анализ сигналов c квадратурной модуляцией |
|
HAS-B25 |
полоса анализа сигналов 25 МГц |
|
HAS-B40 |
полоса анализа сигналов 40 МГц |
|
HAS-B1H |
полоса анализа сигналов 100 МГц |
|
IFA |
анализ помеховых сигналов |
Аксессуары
|
HSA-GPS |
Встроенный GPS-модуль и дополнительные измерительные функции. Интерфейс для подключения внешней GPS антенны – SMA-K |
|
HSA-ECP |
Внешний USB-электронный компас, повышающий удобство при использовании программного обеспечения HAS-IFA. |
|
HSA-HTC |
Высокопрочный кейс для транспортировки прибора |
|
HSA-CBG |
Мягкая сумка для переноски |
|
HSA-BAT |
Дополнительный перезаряжаемый литий-ионный аккумулятор |
| Технические характеристики | |||||
| Наименование | Значение | ||||
| Диапазон рабочих частот | от 9 кГц до 13,6 ГГц | ||||
| Диапазон полос обзора, SPAN |
0 (нулевая) от 10 Гц до полного диапазона частот |
||||
| Номинальные значения полос пропускания RBW по уровню — 3 дБ | от 1 до 10 МГц | ||||
| Диапазон установки количества точек развертки спектрограммы SP | от 101 до 10001 | ||||
|
Пределы допускаемой абсолютной погрешности измерений частоты с помощью маркеров, Fизм, Гц |
± (FИЗМ*0,0000005 + 0,001*SPAN + 0,05*RBW + 2 + 0,5*SPAN/(SP-1)) |
||||
| Полоса анализа сигналов | Штатно | 10 МГц | |||
| Опция HAS-B25 | 25 МГц | ||||
| Опция HAS-B40 | 40 МГц | ||||
| Опция HAS-B1H | 100 МГц | ||||
| Значения уровня фазовых шумов в полосе 1 Гц относительно уровня несущей на частоте 1 ГГц при отстройке 10 кГц | <-102 дБн/Гц | ||||
| Диапазон измерений амплитуды | от DANL до +30 дБм | ||||
| Диапазон опорного уровня | от -170 дБм до +30 дБм | ||||
| Диапазон установки входного механического аттенюатора | от 0 до 50 дБ с шагом 10 дБ | ||||
| Значения среднего уровня собственных шумов в полосе 1 Гц, при ослаблении встроенного аттенюатора 0 дБ, в зависимости от состояния предусилителя, в диапазоне частот, DANL | предусилитель выключен или отсутствует | ||||
| от 10 МГц до 3 ГГц вкл. | <-142 дБм | ||||
| св. 3 до 7,2 ГГц вкл. | <-138 дБм | ||||
| св. 7,2 до 13,6 ГГц вкл. | <-141 дБм | ||||
| предусилитель включен | |||||
| от 10 МГц до 3 ГГц вкл. | <-162 дБм | ||||
| св. 3 до 7,2 ГГц вкл. | <-160 дБм | ||||
| св. 7,2 до 13,6 ГГц вкл. | <-162 дБм | ||||
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне от минус 40 до 0 дБ (1 мВт), температуре окружающей среды от +20 до +30 °С, в диапазоне частот | предусилитель выключен или отсутствует, ослабление входного СВЧ аттенюатора 10 дБ | ||||
| от 10 МГц до 7.2 ГГц вкл. | ±1,0 дБ | ||||
| св. 7,2 ГГц до 13,6 ГГц вкл. | ±1,5 дБ | ||||
| предусилитель включен, ослабление входного СВЧ аттенюатора 30 дБ | |||||
| от 10 МГц до 7.2 ГГц вкл. | ±1,0 дБ | ||||
| св. 7,2 ГГц до 13,6 ГГц вкл. | ±1,5 дБ | ||||
| Уровень остаточных сигналов комбинационных частот, на нагрузке 50 Ом, ослаблении входного СВЧ аттенюатора 0 дБ, в зависимости от состояния предусилителя, в диапазоне частот | предусилитель выключен или отсутствует | ||||
| от 10 МГц до 13,6 ГГц вкл. | <-90 дБм | ||||
| предусилитель включен | |||||
| от 10 МГц до 13,6 ГГц вкл. | <-100 дБм | ||||
|
Относительный уровень интермодуляционных искажений 3-го порядка LИМ3, выраженный в виде точки пересечения 3-го порядка (TOI)*, при входном уровне минус 20 дБ (1 мВт), выключенном предусилителе, ослаблении входного СВЧ аттенюатора 0 дБ, в диапазоне частот: от 50 МГц до 13,6 ГГц где TOI = (2·L СМЕС- LИЗМ)/2, где: L СМЕС – уровень входного сигнала смесителя, дБ (1 мВт) |
≥ +7 дБм | ||||
| Уровень гармонических искажений 2-го порядка при уровне входного сигнала смесителя минус 30 дБ (1 мВт), выключенном предусилителе, в диапазоне частот, дБ относительно сигнала на смесителе: от 50 МГц до 13,6 ГГц | ≤-60 дБ | ||||
| Общие характеристики | |||||
| Входной ВЧ-разъем «RF in», 50 Ом, Р ВХ.МАКС.=1 Вт | N-типа «розетка» | ||||
| Вход GPS-антенны | SMA-K гнездо | ||||
| Вход внешнего источника опорной частоты/источника синхронизации Ref in/Trig in | SMA-K гнездо | ||||
| Выход внутреннего источника опорной частоты/источника синхронизации Ref out/Trig out | SMB гнездо | ||||
| Коммуникационные интерфейсы | USB2.0, LAN, Type-C | ||||
| Выход аудио | 3,5mm AUIDO JACK (STI-351XN) | ||||
| Выход питания DC out | SMB | ||||
| Вход питания DC input | DC Power JACK | ||||
| Рабочие условия эксплуатации прибора | Температура окружающей среды: от -10 ℃ до +50 ℃ | ||||
| Требования к электропитанию | Внешний адаптер переменного тока: вход 100/240 В переменного тока, 50/60 Гц; выход 15 В постоянного тока, 4 А Литий-ионный аккумулятор: 10,8 В, ≥ 9700 мАч | ||||
| Напряжение питания постоянного тока | 12 В | ||||
| Потребляемая мощность | ≤ 45 Вт | ||||
| Экран | Диагональ 7 дюймов, разрешение 800×480 | ||||
| Габаритные размеры (ширина × глубина × высота) | 197 мм × 294 мм ×74 мм | ||||
| Масса | не более 5 кг (вкл. аккумуляторную батарею) | ||||
| Время выхода на рабочий режим | 30 мин | ||||
| Время работы | 2,5 часа (тип.), в зависимости от режима работы | ||||
| Средняя наработка на отказ | 10 лет | ||||
| : | 1 |
