Рупорная антенна A.H.Systems SAS-573

Рупорная антенна A.H.Systems SAS-573
Цена: По запросу
Производитель: A.H.Systems Flag
Рупорная антенна имеет стандартный коэффициент усиления, низкий КСВ и стабильный коэффициент калибровки, что делает данную модель идеальным решением, как для измерения эмиссии, так и для тестирования на помехоустойчивость.
  • Описание
  • Характеристики
  • Документация

Рупорная антенна SAS-573 A.H.Systems

Рупорная антенна SAS-573 A.H.Systems имеет стандартный коэффициент усиления, низкий КСВ и стабильный коэффициент калибровки, что делает данную модель идеальным решением, как для измерения эмиссии, так и для тестирования на помехоустойчивость.

Рупорная антенна SAS-573 со стандартным коэффициентом усиления разработана специально для проведения измерений/испытаний в частотном диапазоне от 26.5 ГГц до 40 ГГц.

Характеристики SAS-573 A.H.Systems:

  • Частотный диапазон: 26.5 ГГц – 40 ГГц
  • Коэффициент калибровки: от 39.8 до 40.5 дБ/м
  • Коэффициент усиления: от 18.9 до 21.8 дБи
  • Максимальная подводимая мощность (непрерыв. режим): 10 Вт
  • Максимальная напряженность поля: 150 В/м
  • Тип ДНА: направленная
  • Входной импеданс: 50 Ω
  • Тип разъема: коаксиально волноводный переход WR-28 to SMA(f) 2.9мм
  • Крепление: ¼ -20 резьба

Размеры SAS-573 A.H.Systems:

  • Высота: 3.6 см
  • Ширина: 2.8 см
  • Длина: 10.4 см
  • Масса: 0.05 кг

Особенности SAS-573 A.H.Systems:

  • Частотный диапазон: 26.5 ГГц – 40 ГГц
  • Низкий КСВ
  • Индивидуальная калибровка

Рекомендованные аксессуары:

Деревянный штатив ATU-510
Головка вращения (азимут и угол места) AEH-510
SAC-18G-3 кабель 3 метра
Предусилитель PAM-1826

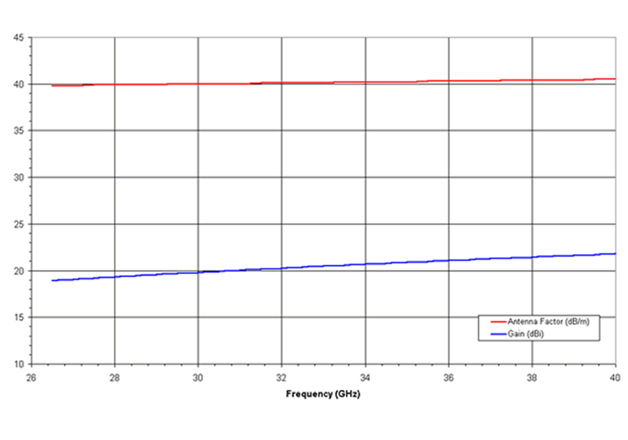

Модель SAS-573. Коэффициент калибровки и усиления


Модель SAS-573. КСВ


Диаграммы направленности

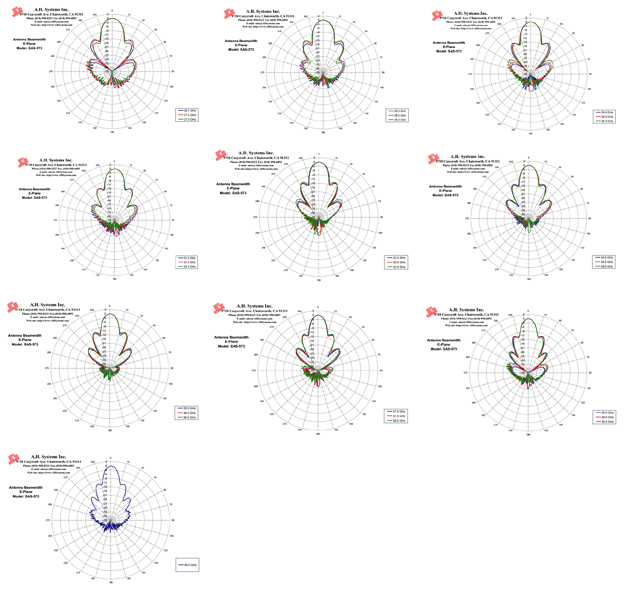

Модель SAS-573. ДН. E-плоскость

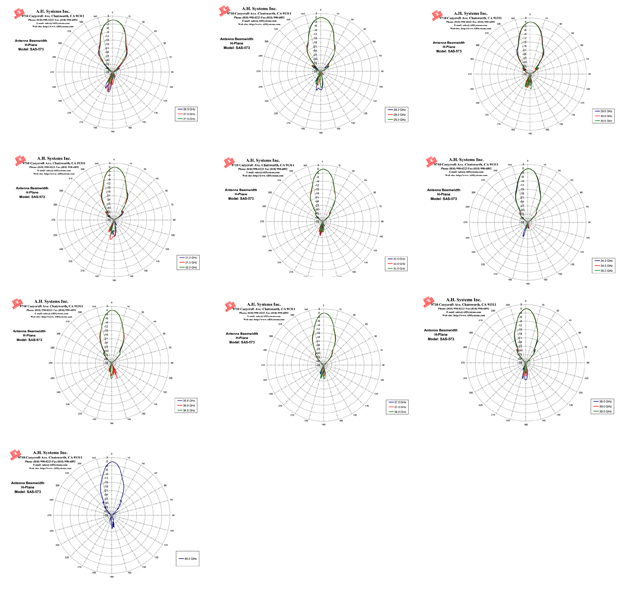

Модель SAS-573. ДН. H-плоскость




Нижняя частота: 26.5 ГГц
Верхняя частота: 40 ГГц
Тип ДН: направленная
