Рупорная антенна A.H.Systems SAS-572

Рупорная антенна A.H.Systems SAS-572
Цена: По запросу
Производитель: A.H.Systems Flag
Рупорная антенна имеет стандартный коэффициент усиления, низкий КСВ и стабильный коэффициент калибровки, что делает данную модель идеальным решением, как для измерения эмиссии, так и для тестирования на помехоустойчивость.
  • Описание
  • Характеристики
  • Документация

Рупорная антенна SAS-572 A.H.Systems

Рупорная антенна SAS-572 A.H.Systems имеет стандартный коэффициент усиления, низкий КСВ и стабильный коэффициент калибровки, что делает данную модель идеальным решением, как для измерения эмиссии, так и для тестирования на помехоустойчивость.

Рупорная антенна SAS-572 со стандартным коэффициентом усиления разработана специально для проведения измерений/испытаний в частотном диапазоне от 18 ГГц до 26.5 ГГц.

Характеристики SAS-572 A.H.Systems:

  • Частотный диапазон: 18.0 ГГц – 26.5 ГГц
  • Коэффициент калибровки: от 36.7 до 37.1 дБ/м
  • Коэффициент усиления: от 18.6 до 21.6 дБи
  • Максимальная подводимая мощность (непрерыв. режим): 50 Вт
  • Максимальная напряженность поля: 200 В/м
  • Тип ДНА: направленная
  • Входной импеданс: 50 Ω
  • Тип разъема: коаксиально волноводный переход WR-42 to SMA(f)
  • Крепление: ¼ -20 резьба

Размеры SAS-572 A.H.Systems:

  • Высота: 5.6 см
  • Ширина: 4.3 см
  • Длина: 13 см
  • Масса: 0.09 кг

Особенности SAS-572 A.H.Systems:

  • Частотный диапазон: 18.0 ГГц – 26.5 ГГц
  • Низкий КСВ
  • Индивидуальная калибровка

Рекомендованные аксессуары:

Деревянный штатив ATU-510
Головка вращения (азимут и угол места) AEH-510
SAC-18G-3 кабель 3 метра
Предусилитель PAM-1826

Модель SAS-572. Коэффициент усиления и калибровки


Модель SAS-572. КСВ


Модель SAS-572. Коэффициент обратного излучения


Модель SAS-572. Требуемая подводимая мощность (1 м).


Диаграммы направленности

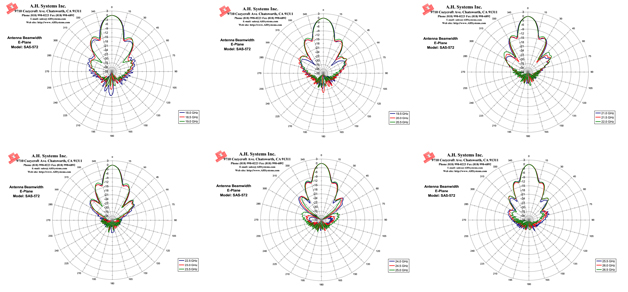

Модель SAS-572. ДН. E-плоскость

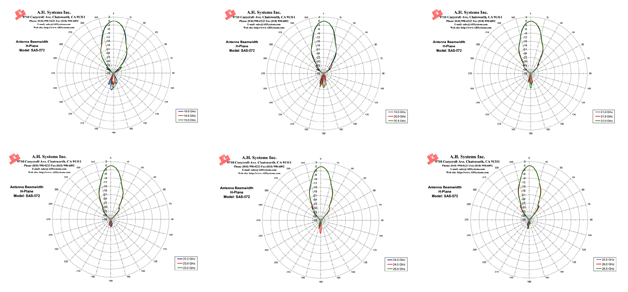

Модель SAS-572. ДН. H-плоскость

Нижняя частота: 18.0 ГГц
Верхняя частота: 26.5 ГГц
Тип ДН: направленная
