Модули расширения частоты и уровня сигналов СВЧ генераторов EMG-40A предназначены для расширения диапазона рабочих частот генераторов СВЧ сигналов, поддерживающих команды стандарта SCPI–99 и подключаемых по интерфейсу Ethernet к ПК, с последующей регулировкой выходного уровня сигнала и поддержкой режима импульсной модуляции от внешнего источника.
Основные сведения
Модули расширения частоты и уровня сигналов СВЧ генераторов EMG-40A предназначены для расширения диапазона рабочих частот генераторов СВЧ сигналов, поддерживающих команды стандарта SCPI–99 и подключаемых по интерфейсу Ethernet к ПК, с последующей регулировкой выходного уровня сигнала и поддержкой режима импульсной модуляции от внешнего источника.
Принцип действия EMG-40A основан на переносе входных сигналов, поступающих с выхода генератора СВЧ сигналов на вход «RF IN» из области диапазона рабочих частот от 0,1 до 20 ГГц в область диапазона частот от 20 до 40 ГГц. При этом частота сигналов умножается на два одним из трех умножительных каналов, и сигналы коммутируются на выход модуля «RF OUT». Регулировка уровня выходных сигналов обеспечивается путем применения электронно-управляемых аттенюаторов, малошумящего усилителя и усилителя мощности, работающих в широком диапазоне частот от 20 до 40 ГГц.

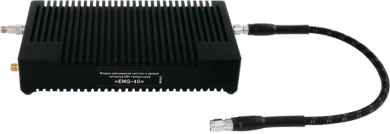

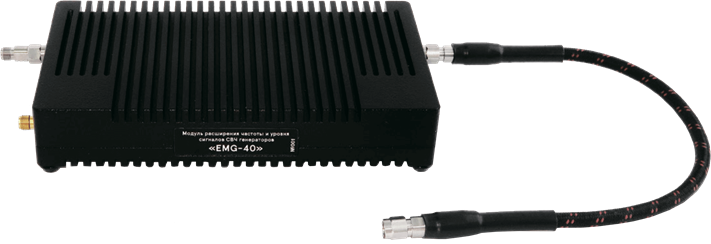

Конструктивно EMG-40A выполнены в моноблочном исполнении в корпусе прямоугольной формы, содержащим разъем питания «POWER» и набор интерфейсов. Разъем питания «POWER» предназначен для подключения EMG-40A к электрической сети переменного тока посредством через блок питания постоянного тока.
- соединителя входного сигнала «RF IN» с подключенным коаксиальным высокочастотным кабелем с разъемом 3,5 мм (вилка), предназначенным для подключения к генератору CВЧ сигналов;
- разъема выходного сигнала «RF OUT» с подключенным СВЧ переходником 2,92 мм (розетка) - 2,92 мм (вилка),
- разъема управления «Mini USB» для подключения к ПК и управления EMG-40A,
- разъема «PULSE» SMA (розетка) для подачи внешнего модулирующего сигнала от внешнего источника.
Управление EMG-40A осуществляется по интерфейсу USB с помощью внешнего ПК.

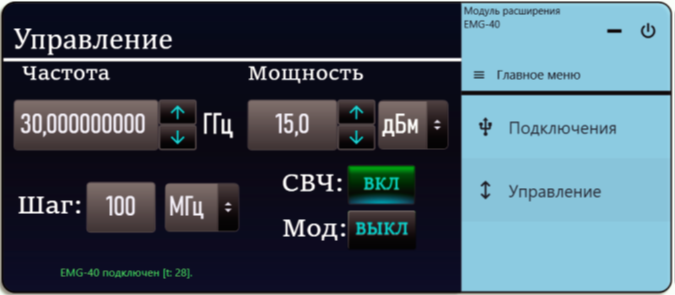

Измеритель мощности имеет интуитивно понятный для пользователя интерфей

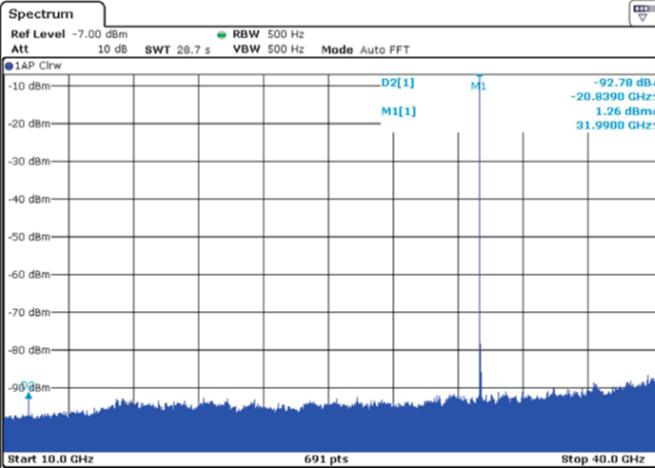

На выходе устройства обеспечивается высокая чистота спектра
Применение
- Разработка, производство, эксплуатация и ремонт радиоизмерительной и радиолокационной аппаратуры
- Лабораторные исследования
- Системы связи
- Спутниковые системы
Назначение
Модуль расширения частоты и уровня сигналов СВЧ генераторов EMG-40A предназначен для:
- расширения диапазона рабочих частот генераторов СВЧ сигналов, поддерживающих стандарт SCPI–99 и подключаемых к персональному компьютеру по интерфейсу Ethernet;
- формирования импульсной модуляции от внешнего источника;
- регулировки уровня выходного сигнала.
Преимущества и особенности
- управление через ПК посредством программного интерфейса
- совместимость с любыми СВЧ генераторами, поддерживающими SCPI-99 и Ethernet
- возможность применения в составе автоматизированных измерительных комплексов
- наличие «сквозного» канала для транзита сигналов СВЧ генератора до 20 ГГц
Комплектация
- Модуль расширения частоты EMG-40A - 1 шт.
- Кабель сетевой - 1 шт.
- Кабель USB USB A (m) - USB B (m) - 1 шт.
- Кабель LAN - 1 шт.
- Блок питания - 1 шт.
- USB-накопитель с ПО - 1 шт.
- Руководство по эксплуатации МТВГ.468159.003РЭ 1 экз.
- Паспорт МТВГ.468159.003ПС 1 экз.
Внесен в госреестр
| Диапазон частот входных сигналов | 100 МГц ~ 20 ГГц | ||
| Диапазон частот выходных сигналов | в режиме без изменения частоты | 100 МГц ~ 20 ГГц | |
| в режиме умножения частоты на 2 | 20 ГГц ~ 40 ГГц | ||
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | - в диапазоне частот св. 20 до 40 ГГц | ±δFген* | |
| - в диапазоне частот от 0,1 до 20 ГГц вкл. | ±(|δFген|•2+1·10-8) | ||
| Диапазон установки мощности выходного сигнала в поддиапазонах частот | в режиме без изменения частоты** | 100 МГц ~ 7 ГГц вкл. | -40 дБм ~ +19 дБм |
| 7 ГГц ~ 14 ГГц вкл. | -40 дБм ~ +15 дБм | ||
| 14 ГГц ~ 20 ГГц вкл. | -40 дБм ~ +12 дБм | ||
| в режиме умножения частоты на 2: | 20 ГГц ~ 30 ГГц вкл. | -40 дБм ~ +19 дБм | |
| 30 ГГц ~ 32 ГГц вкл. | -40 дБм ~ +18 дБм | ||
| 32 ГГц ~ 33 ГГц вкл. | -40 дБм ~ +15 дБм | ||
| 33 ГГц ~ 35 ГГц вкл. | -40 дБм ~ +13 дБм | ||
| 35 ГГц ~ 40 ГГц вкл. | -40 дБм ~ +10 дБм | ||
| Дискретность установки уровня мощности выходного сигнала | 0,1 дБ | ||
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходных сигналов | в режиме без изменения частоты | ±(|ΔPген***|+0,8) дБ | |
| в режиме умножения частоты на 2 | ±(|ΔPген|+1,2) дБ | ||
| Коэффициент стоячей волны по напряжению (КСВН) выхода в поддиапазонах частот | 100 МГц ~ 20 ГГц вкл. | <1,8 | |
| 20 ГГц ~ 30 ГГц вкл. | <2,2 | ||
| 30 ГГц ~ 40 ГГц | <2,5 | ||
| Уровень субгармонических составляющих в спектре выходных сигналов (при уровне выходных сигналов плюс 5 дБм) относительно несущей, в поддиапазонах частот | 20 ГГц ~ 28 ГГц вкл. | <-70 дБ | |
| 28 ГГц ~ 40 ГГц | <-60 дБ | ||
| Параметры выходных сигналов в режиме импульсной модуляции в поддиапазоне выходных частот от 20 до 40 ГГц | |||
| Минимальная длительность импульса | 20 нс | ||
| Длительность фронта | <10 нс | ||
| Диапазон частот повторения импульсов | 1 Гц ~ 25 МГц | ||
| Коэффициент подавления сигнала несущей в паузе между радиоимпульсами | > 60 дБ | ||
| Диапазон значений уровня мощности входных сигналов | в режиме без изменения частоты | -40 дБм ~ +26 дБм | |
| в режиме умножения частоты на 2 | +13 дБм ~ +15 дБм | ||
|
* δFген – относительная погрешность установки частоты выходного сигнала используемого генератора частот **- верхнее значение уровня выходной мощности в режиме без изменения частоты приведено для уровня входной мощности +26 дБм ***ΔPген – абсолютная погрешность установки уровня мощности выходных сигналов используемого генератора сигналов |
|||
| Параметры электрического питания | напряжение переменного тока | 200 В ~ 240 В | |
| частота переменного тока | 49,5 Гц ~ 50,5 Гц | ||
| Габаритные размеры (длина х ширина х высота) | 160 мм х 90 мм х 27 мм | ||
| Масса | ≤ 1,5 кг | ||
| Рабочие условия эксплуатации | температура окружающего воздуха | +18°С до +28°С | |
| относительная влажность окружающего воздуха при + 25 °С | 30% ~ 80% | ||
| атмосферное давление |
86 кПа ~ 106 кПа (от 645 мм рт.ст. ~ 795 мм рт.ст.) |
||
| Диапазон входных частот : | от 100 МГц до 20 ГГц |
| Диапазон выходных частот : | от 100 МГц до 40 ГГц |
| Диапазон установки мощности выходного сигнала : | от - 40 дБм до + 20 дБм (до 20 ГГц) |
| Шаг регулировки выходной мощности : | 0,1 дБ |
