Микрозонды Mesoscope серия FA - для зондовых станций Hamamatsu, Cascade, SUSS, Micromanipulater

Производитель
Количество на странице:
20

CЕРИЯ FA MESOSCOPE - ВОЛЬФРАМОВЫЕ МИКРОЗОНДЫ ДЛЯ ЗОНДОВЫХ СТАНЦИЙ Hamamatsu, Cascade, SUSS, Micromanipulater

Серия микрозондов FA Mesoscope предназначена для использования в зондовых станциях и анализа электрических характеристик. Зонды серии FA cовместимы с микроманипуляторами таких производителей как Hamamatsu, Cascade, SUSS, Micromanipulater и др. Все зонды серии прямого типа, изготовлены из вольфрама и не имеют покрытия.

Серия вольфрамовых микрозондов FA имеет большое количество модификаций для широкого диапазона применений в составе большинства зондовых станций. Модели различаются диаметром проволоки (0,25 мм, 0,5 мм и 0,6 мм) и углом конуса (A1, A2, A3), а также возможно изменение длины и диаметра зонда по требованию заказчика.

Для правильного выбора подходящей модификации ознакомьтесь с техническими особенностями и спецификацией серии FA  внизу страницы.

ОБЩИЕ СВЕДЕНИЯ О СЕРИИ FA MESOSCOPE

Серия

Диаметр стержня зонда (WD)

Общая длина зонда (TPL)

Длина конуса схождения к острию (TC)

Тип угла острия

Радиус кривизны (CR)

Предварительный изгиб иглы под 45 ⁰

FA**

0,25, 0,5, 0,6 мм

26-38 мм

6 мм

А1-А3*

<4000,

<3000<2000,

<1000,<500 и <250 нм

+

*А1= 5=8⁰; А2=9-12⁰; А3=13-16⁰

**Перед упаковкой произведен осмотр с помощью СЭМ.
**Использован уникальный процесс MESOSCOPE MST (Micro Surface Treatment) для повышения однородности наконечника.

ПРЕИМУЩЕСТВА МИКРОЗОНДОВ СЕРИИ FA MESOSCOPE

  • подходят для большинства зондовых станций (в т.ч. Hamamatsu, Cascade, SUSS, Micromanipulator);
  • сопротивление наконечника относительно ниже, чем у других поставщиков.
  • диаметр проволоки (опция): 0,25 мм, 0,5 мм и 0,6 мм
  • угол конуса (опция): A1, A2, A3
  • изготовление зондов по индивидуальным параметрам заказчика

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ СЕРИИ FA MESOSCOPE

В серии FA представлены зонды прямого типа (без изгиба) с различными параметрами диаметра стержня (WD), типа угла острия (А1, А2, А3) и радиуса кривизны (CR) острия иглы.

Типовая форма зонда

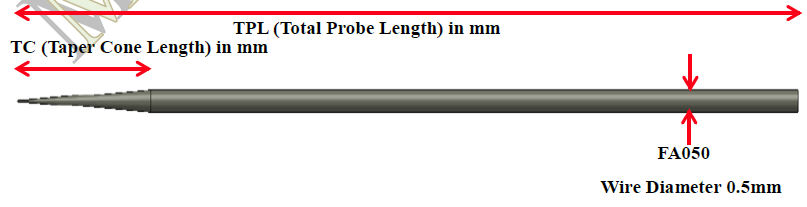

Обозначения на схемах зондов:

1. TС - длина конуса, в мм
2. TPL - общая длина зонда, в мм
3. Wire Diameter - диаметр проволоки зонда, в мм

Типы угла конуса

Серия микрозондов FA Mesoscope имеет большое количество модификаций по признаку комбинации радиуса кривизны острия (CR) и угла конуса наконечника зонда (А1= 5=8⁰; А2=9-12⁰; А3=13-16⁰).

FA_типы зонда.JPG

СПЕЦИФИКАЦИЯ СЕРИИ FA MESOSCOPE

Серия FA Mesoscope подходит для системы микрозондов на основе ОМ. Все зонды изготовлены из вольфрама и не имеют покрытия.
Информация о коде детали:

MSCT

FA

050

TPL038

TC06

A1

CR250

B





(1)

(2)

(3)

(4)

(5)



(6)

(7)


(1) Тип применения: FA предназначен для электрических микрозондов на основе ОМ.
(2) Диаметр стержня зонда (WD): 0,5 мм. доступный вариант: 0,6 мм
(3) Общая длина зонда (TPL): 38 мм. Доступные варианты: 20 мм, 25 мм, 30 мм и 38 мм.
(4) Длина конуса (TC): 6 мм.
(5) Тип угла конуса: A1. Доступный вариант: А2 и А3.
A1: угол конуса 5 ° ~ 8 °
A2: угол конуса 9 ° ~ 12 °
A3: угол конуса 13 ° ~ 16 °
(6) Радиус кривизны наконечника (CR): 250 нм. Доступные варианты: 500нм, 1000нм, 2000нм, 3000нм, 4000нм и 5000нм
(7) B означает «с изгибом». Спецификация изгиба по умолчанию - под углом 45 градусов ниже вершины наконечника на 7 мм.
