Обзор антенных мачт и штативов

Обзор антенных мачт и штативов Обзор антенных мачт и штативов Обзор антенных мачт и штативов Обзор антенных мачт и штативов
Антенные мачты и штативы, производители: ETS-Lindgren, A.H.Systems

Антенные мачты VS штативы

Антенные мачты и штативы применяются для крепления различного типа антенн при проведении испытаний на ЭМС и других измерений.

В настоящее время крупные производители антенных аксессуаров предусматривают различные варианты конструкций антенных мачт и штативов для проведения испытаний в камерах  закрытого и открытого типов.

Как правило, все мачты и штативы выполняются из прочного радиопрозрачного материала, что гарантирует надежную и долговечную эксплуатацию. Управление антенными мачтами может осуществляться как в ручном режиме, так и дистанционно, что значительно уменьшает время проведения испытания.

Антенные мачты и штативы ETS-Lindgren, A.H.Systems

Ручное и дистанционное управление антенных мачт

Для автоматизированного контроля перемещения антенны применяется система ETS-Lindgren EMCenter с дополнительным модулем EMControl, отвечающим за управление позиционным оборудованием.

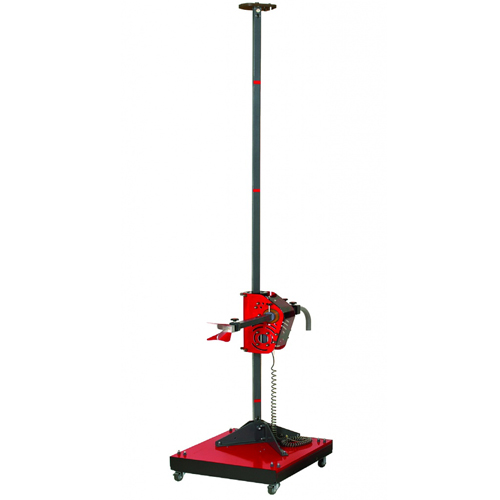

Модель 2175  - антенная мачта с дистанционным управлением ETS-Lindgren

2175 антенная мачта ETS-LindgrenМодель 2175 MiniMast представляет собой компактную мачту, выполненную из стекловолокна, с номинальной высотой 4.6 м, предназначенную для проведения испытаний на ЭМС. На мачту возможна установка практически любых видов антенн весом до 10кг. Благодаря наличию колесной базы мачта подвижна и может применяться не только в закрытых камерах, но и на открытых площадках.




  • Высота мачты: 4.6м (различная под заказ)
  • Масса: 81.2кг ·
  • Размеры основания: 0.9м x 0.9м
  • Максимальная грузоподъемность: 10 кг
  • Высота сканирования: от 1 до 4м
  • Скорость изменения поляризации антенны: от 3 до 30 град/с
  • Ограничители при подъеме и опускании антенны выше/ниже предельных значений, которые  задаются при помощи EMCenter.
  • Исключение РЧ шумов оптоволоконными линиями связи.
  • Возможность использования внутри и вне помещений.

Модель 2070B  - антенная мачта с дистанционным управлением ETS-Lindgren

2070B антенная мачта ETS-LindgrenВ моделе 2070B направляющая антенны приводится в действие электродвигателем с зубчатым редуктором и электрическими торомозами. Вся электронная аппаратура заключена в экранированный корпус и подключается посредствам волоконнооптического кабеля.





  • Высота мачты: 4.6м
  • Масса: 79.38кг
  • Размеры основания: 1.1м x 0.9м
  • Максимальная грузоподъемность: 10.4кг
  • Высота сканирования: от 1 до 4м
  • Скорость изменения поляризации: от 3 до 30град/с

Модель 1052 - антенная мачта ETS-Lindgren с ручным управлением

1052 антенная мачта ETS-LindgrenМачта 1052 изготовлена из полимера, армированного стекловолокном.Основание в виде 4 алюминиевых ножек гарантирует устойчивость инадежность конструкции. В комплект входит ручная лебедка.






  • Высота мачты: 7м
  • Масса: 34.47кг
  • Максимальная грузоподъемность: 11.3кг
  • Высота сканирования: от 1 до 4м

Модель 7-TR - штатив ETS-Lindgren

7-TR штатив ETS-LindgrenМодель 7-TR применяется для крепления сверхширокополосных антенн с большими физическими размерами таких, как BiConiLog. Штатив выполнен из ПВХ со стекловолоконными компонентами и может применяться как внутри, так и вне помещений. Отличие штатива от мачты модели 1052 заключается в наличии колесной базы и пневмопривода для изменения поляризации (в модели 7-TR/POL Pneumatic). В комплект при поставке модели 7-TR входит направляющая антенны (кронштейн) с классическим креплением (EMCO).



  • Мин/макс высота: 0.8м/2.18м
  • Масса: 26кг
  • Максимальная грузоподъемность: 13.5кг

Функция "Boresight"

Использование стандартных мачт подразумевает жесткое крепление антенн параллельно основанию. При перемещении антенны вверх по мачте, т.е. при увеличении расстояния между ИТС и антенной, возникает рассогласование измеренных и истинных значений напряженности поля (измеренное значение, как правило, меньше истинного) создаваемого ИТС. Таким образом, становится труднее определить максимум излучения.

Функция Boresight устраняет данную проблему, изменяяугол между мачтой и антенной так, чтобы испытуемое техническое средство находилось на направлении максимума диаграммы направленности антенны на протяжении всего времени сканирования. Кроме этого, для получения точных результатов необходимо не только автоматически изменять угол антенны, но и перемещать антенную мачту относительно ИТС.

Boresight отвечает требованиям ANSI C63.4.2003 и 2009 для измерений, проводимых на частотах свыше 1ГГц.

мачта со стандартным креплением

    мачта с функцией Boresight






Модель 2071B с функцией "Boresight" - антенная мачта с дистанционным управлением ETS-Lindgren

2071B антенная мачта ETS-LindgrenЭта модель отличается от 2070B только наличием функции «Boresight».





Модель 2171B с функцией "Boresight" - антенная мачта с дистанционным управлением ETS-Lindgren

2171B антенная мачта ETS-Lindgren.

Контроль скорости перемещения антенны осуществляется при помощи EMCenter с дополнительным модулем EMControl. Мачта выполнена из полимера, армированного стекловолокном и особенно эффективна при использовании логопериодических вибраторных и рупорных антенн.




  • Высота мачты: 4.9м

  • Масса: 90кг

  • Размеры основания: 1.1м x 0.9м

  • Максимальная грузоподъемность: 90.9Н*м

  • Питание: 220В, 50/60Гц, одна фаза

  • Крепление: классическое (EMCO) и стингер (Stinger)

  • Скорость изменения положения антенны: от 3см/с до 22см/с

  • Высота сканирования: от 1 до 4м

  • Скорость изменения поляризации: от 3 до 30град/с


Материалы для изготовления

В качестве материалов, используемых при изготовлении антенных мачт и штативов применяются высококачественные неметаллические и неотражающие материалы, такие как стекловолокно, полимер, дерево, ПВХ и делрин.

Модель ATU-510 изготавливается из дерева, ATU-512 - из полиамида. Обе модели подходят для всех типов антенн производства A.H. Systems и других производителей. Каждая из ножек штативов может быть отрегулирована независимо от остальных. Штативы могут использоваться для проведения испытаний как внутри, так и вне помещений.

Модель ATU-510 - штатив A.H.Systems

ATU 510 штатив A.H.Systems







  • Мин/мак высота: 1.01м/1.63м
  • Масса: 5.1кг
  • Максимальная грузоподъемность: 13.6кг


Модель ATU-512 - штатив A.H.Systems

ATU 512 штатив A.H.Systems







  • Мин/мак высота: 0.64м/1.58м
  • Масса: 4.6кг
  • Максимальная грузоподъемность: 7.25кг

Модель 4-TR - штатив ETS-Lindgren

4-TR штатив ETS-Lindgren







  • Мин/макс высота: 0.9м/2м
  • Масса: 3.2кг
  • Максимальная грузоподъемность: 11.8кг
