AK-521F-2 - билогопериодическая антенна A.H.Systems

AK-521F-2 - билогопериодическая антенна A.H.Systems
Цена: По запросу
Производитель: A.H.Systems Flag

Модель SAS-521F-2 - одна из последних разработок в серии недорогих гибридных антенн для широкого применения. Вне зависимости от того, будет ли тестирование проводиться внутри безэховой камеры или на открытой площадке, данная модель продемонстрирует отличные рабочие характеристики на всем частотном диапазоне от 25 МГц до 2 ГГц.

  • Описание
  • Характеристики
  • Документация
  • Частотный диапазон: 25 МГц – 2 ГГц
  • Коэффициент усиления: 6 дБи
  • Максимальная подводимая мощность (непрерыв. режим): 400 Вт
  • Максимальная напряженность поля: 100 В/м
  • Входной импеданс: 50 Ω
  • Тип разъема: N(f)
  • Крепление: резьба ¼-20 female

Размеры:

  • Высота: 56.4 см
  • Ширина: 97.8 см
  • Длина: 94.7 см
  • Масса: 2.04 кг
  • Размер кейса: 71 см x 58 см x 25 см
  • Общая масса: 11.8 кг

Особенности:

  • Частотный диапазон: 25 МГц – 2 ГГц
  • Используется как для приема, так и для излучения сигнала
  • Индивидуальная калибровка (в комплекте поставляется значения коэффициента калибровки на расстоянии 1, 3 и 10 м при горизонтальной поляризации
  • Для тестирования согласно: FCC, MIL-STD, VDE и TEMPEST
  • Прочная конструкция

Базовая комплектация:

  • Антенна SAS-521F-2
  • Кабель N-N 3 метра (до 5 ГГц)
  • Удлиняющая штанга для штатива. BTE-510
  • Кейс для переноски TSC-521

Рекомендованные аксессуары:

  • Деревянный штатив ATU-510
  • Головка вращения (азимут и угол места) AEH-510
  • Предусилитель PAM-0202 30 дБ

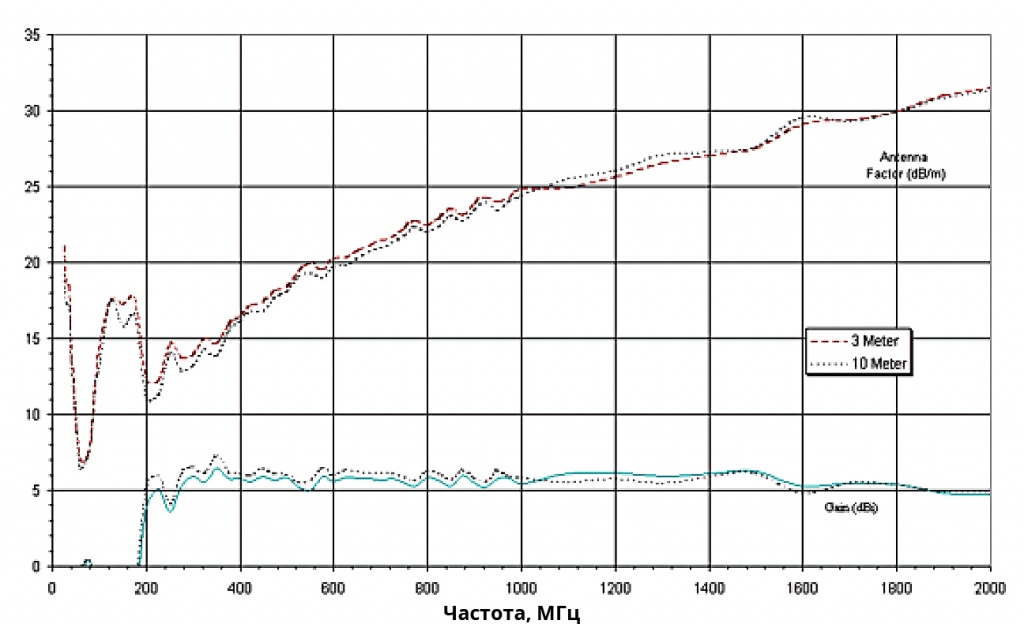

Коэффициент усиления и калибровки:

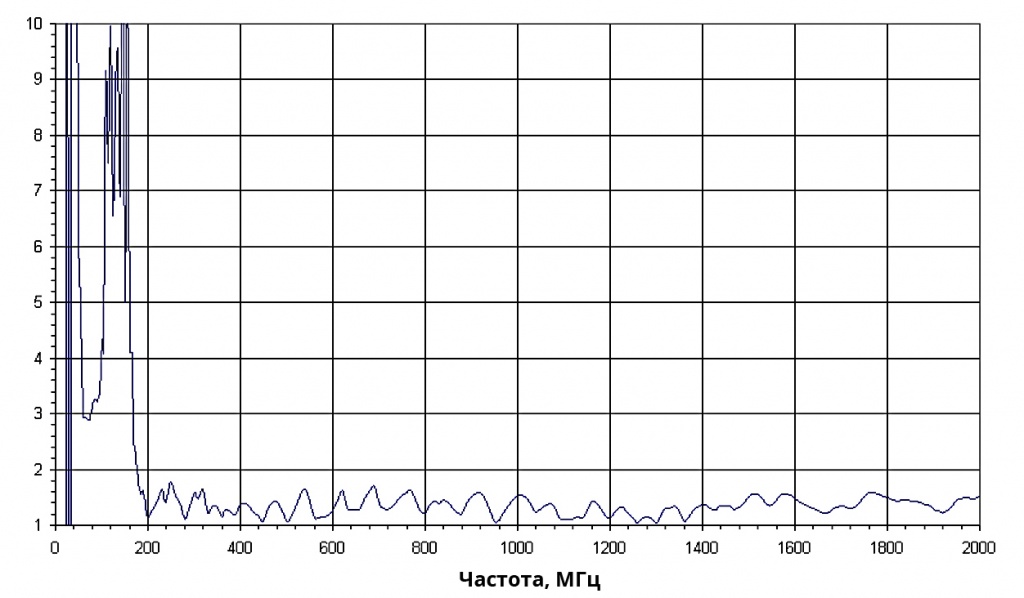

КСВН:


Нижняя частота: 25 МГц
Верхняя частота: 2 ГГц
Тип ДНА: направленная
Поляризация: линейная
